Тележка мостового крана

Санкт-Петербургский Государственный Университет им. Петра великого.
Кафедра транспортных и технологических систем.
Курсовая работа по дисциплине "Конструкция наземных транспортно-технологических машин"
на тему "Проектирование тележки мостового крана"
Санкт-Петербург 2018 г.

Исходные данные для проектирования крановой тележки: грузоподъемность 10т, высота подъема 16 м, питание: переменный ток 380В.
Группа режима работы механизма подъема тележки М3, продолжительность включения 40%, скорость 6 м/мин.
Группа режима работы механизма передвижени тележки М3, продолжительность включения 40%, скорость 40 м/мин.

Содержание
1. Введение 4
1. Исходные данные 5
2. Проектировочный расчет механизма подъема 6
2.1. Описание схемы механизма 6
2.2. Выбор полиспаста 6
2.3. Выбор каната 7
2.4. Параметры блоков и барабана 8
2.5. Выбор двигателя 12
2.6. Выбор редуктора 13
2.8. Выбор упругой втулочно-пальцевой муфты с тормозным шкивом 19
2.9. Выбор тормоза 20
2.9. Проверка механизма по времени пуска и торможения 21
3. Проектировочный расчет механизма передвижения тележки 23
3.1. Описание схемы механизма передвижения тележки 23
3.2. Определение массы тележки 24
3.3. Выбор ходовых колес 24
3.4. Определение сопротивления передвижению 25
3.5. Проверка времени разгона тележки с грузом, проверка отсутствия буксования при разгоне 27
4. Проверка элементов крана на прочность 30
4.1. Расчет крепления конца каната на барабане прижимными планками 30
4.2. Проверка оси барабана 32
4.3. Проверка подшипников оси барабана 34
4.4. Расчет втулок фланцевого соединения барабана и зубчатого 36
колеса 36
4.4 Вывод……………………………………………………………………....37
Список литературы 38

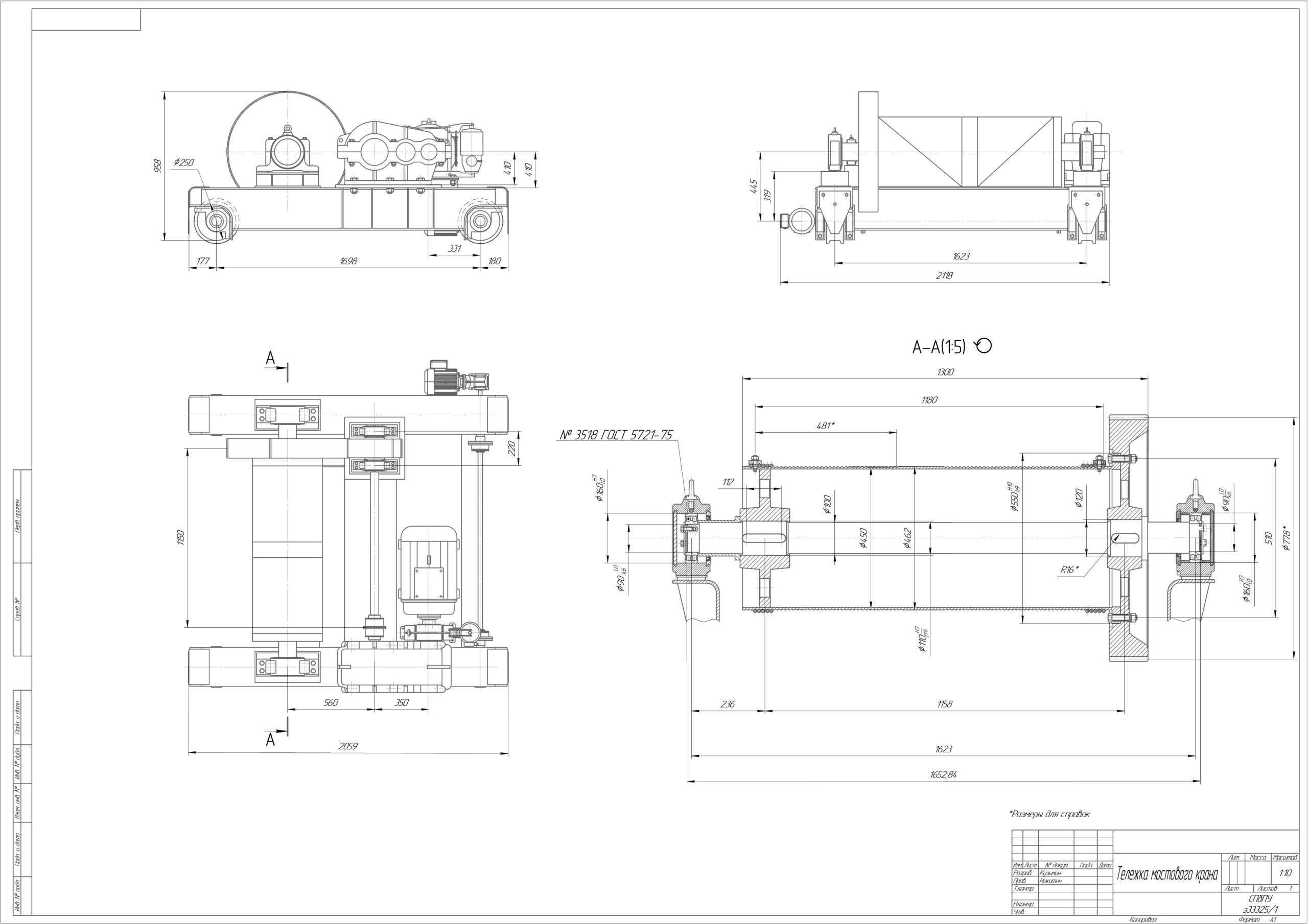

Состав: Компоновка тележки (общие виды тележки и разрез барабана), ось барабана, пояснительная записка Язык документа

Софт: КОМПАС-3D 18.1

Файлы:
Компоновка.cdw
Ось.cdw
ПЗ.docx
