Установка мостового электрического крана грузоподъёмностью 10т

Установка мостового электрического крана грузоподъёмностью 10 т

Данный проект разработан на основании технического задания

Техническая характеристика
1.Тип крана мостовой электрический
2.Грузоподъёмность нетто, т 10 3. Высота подъёма, м 7,5
4. Пролёт крана, м 22.5
5 .База крана, м 4.9
6. Скорость, м/с (м/мин) подъёма (18.4)
передвижения тележки (37.05)
передвижения крана 1.6 (96)
7. Группа классификации (режима) крана по ИСО 4301/1 А7
(тяжелый)
8. Токоподвод троллеи
9. Род тока, напряжение, В переменный, 380
10. Тип подкранового рельса КР-70
11. Масса крана, т 30
12.Давление колеса крана на рельc, т 16 13. Место управления из кабины
14.Температура окружающей среды, С мах +40
мин -20

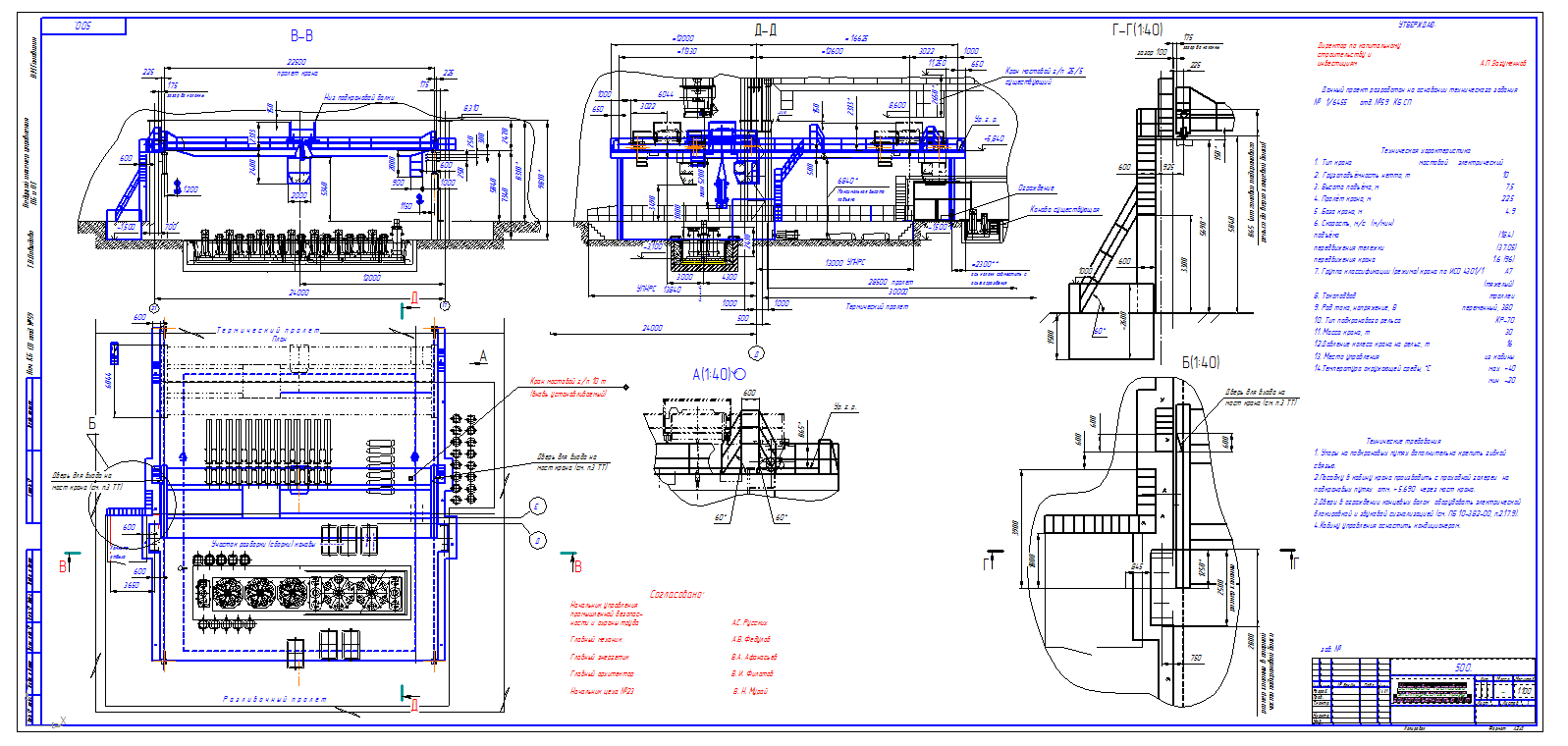

Состав: Установочный чертеж Язык документа

Софт: КОМПАС-3D V14
