КОМПАС 3D 18

Мостовой кран Q=10т

Полтавський національний технічний університет імені Юрія Кондратюка
Кафедра будівельних машин і обладнання
Курсовий проект з дисципліни “Підйомно-транспортні машини”
Розрахунок мостового крану

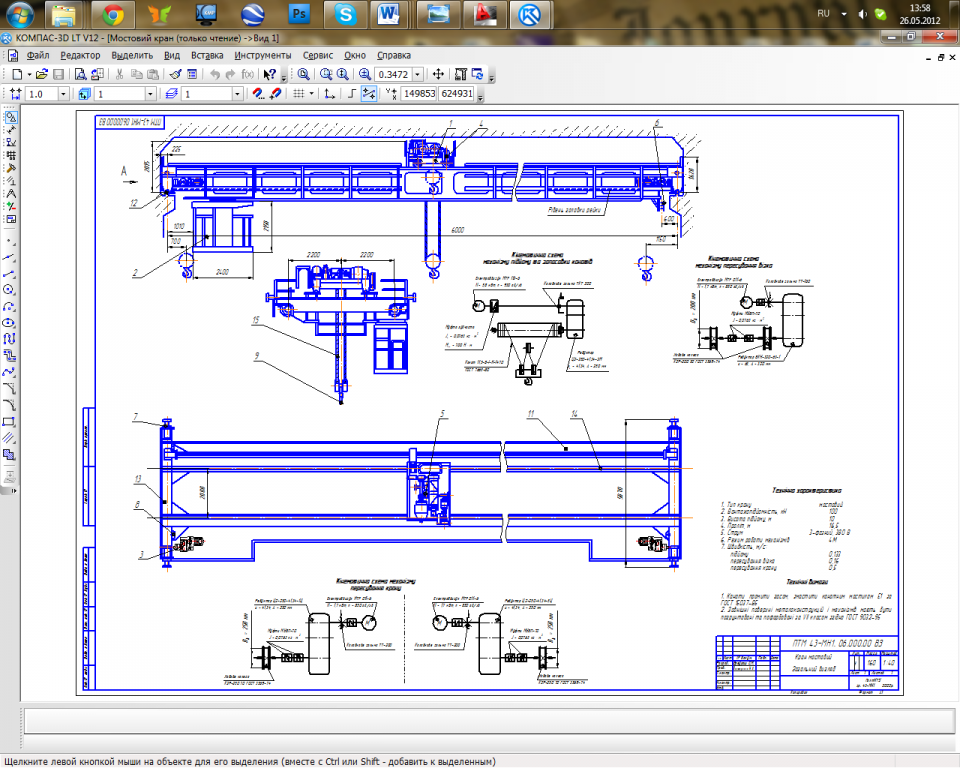

Загальний вигляд мостового крану. Кінематичні схеми пересування візка, мосту, підйома. Механізм пересування крану. Специфікація на кран та механізми. Хар-ка Вантажопідйомність-100кН, Висота підйому-10м, Проліт-16,5м, Живлення-380В, з-х фазне. Режим работи м4

Состав: Общий вид, Спецификация, Механизм передвижения, Записка Язык документа

Софт: Компас-3D

Просмотр файлов
Кран мостовий 10т\Koleso.cdw
Кран мостовий 10т\Ведомость.cdw
Кран мостовий 10т\МеханПересКрану.cdw
Кран мостовий 10т\Мостовий кран.cdw
Кран мостовий 10т\ПояснЗаписка.kdw
Кран мостовий 10т\Спецификация на кран.cdw
Кран мостовий 10т\Спецификация на механизм.cdw
Кран мостовий 10т\Спецификация на механизм2.cdw
Кран мостовий 10т
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1
2013-10-29 в 14:04 Ответить

красиво все))

2
2016-02-03 в 20:57 Ответить

Чертеж не в масштабе
