Расчетно-графическая работа по мостовому крану Q=10т

Московский Государственный Технический
университет им. Н.Э. Баумана Калужский филиал Кафедра К3-КФ
Расчетно-пояснительная записка к курсовому проекту
“Строительная механика и металлические конструкции”

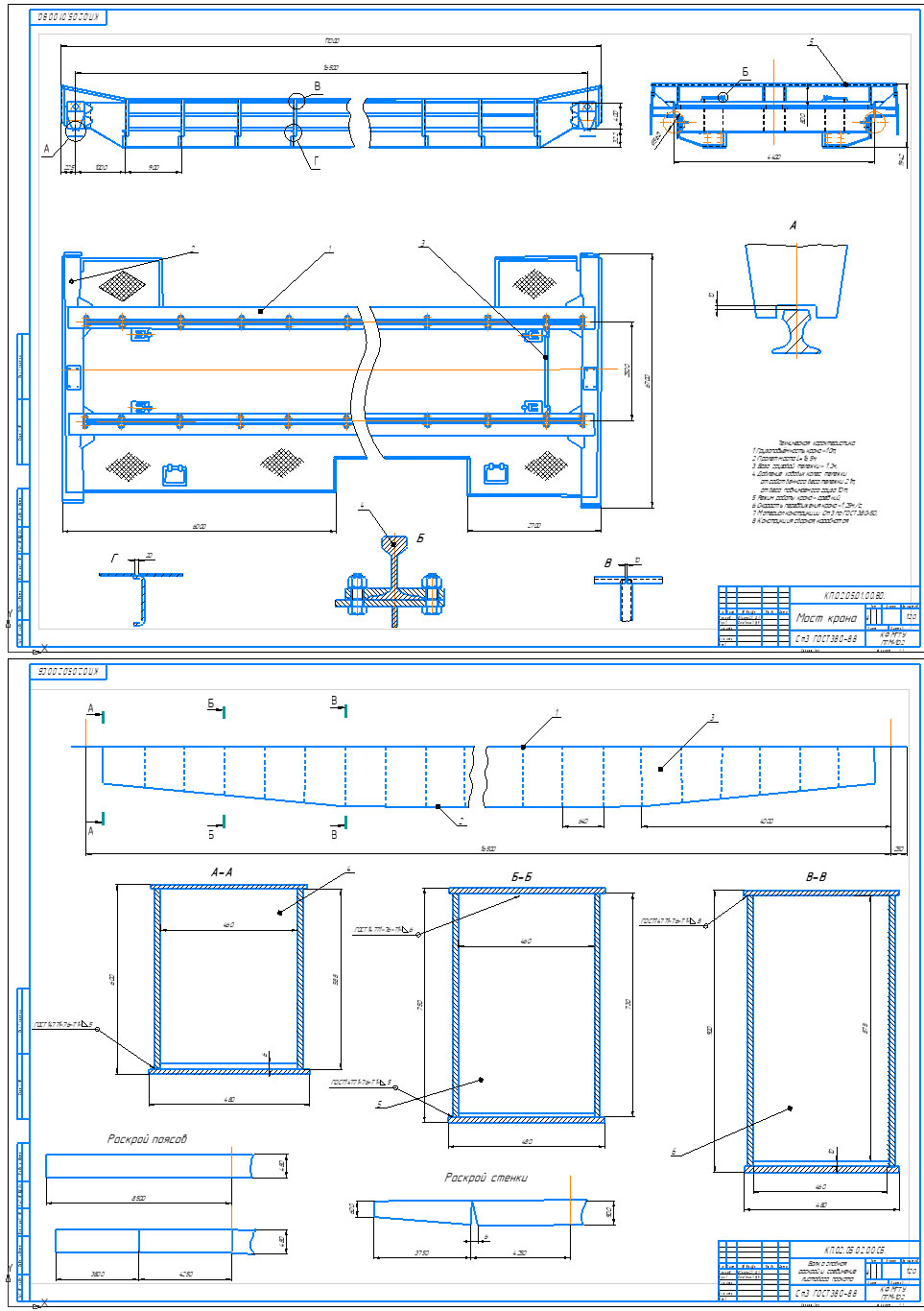

Двухбалочный мостовой кран Q=10 т.
2005 г.

Исходные данные:
Грузоподъемность Q=10 т
Пролет моста L=16,5 м
Высота подъема Н=12 м
База грузовой тележки Вт=1200мм
Колеи грузовой тележки к=2000мм
Скорость передвижения крана Vк=1,25м/с
Скорость подъема Vn=0,125м/с
Вес тележки с грузом Gq=121000 Н
Вес тележки Gт=21000Н
Давление ходовых колес тележки
D1т=D2т=38500 Н.
Режим работы крана – средний.
Конструкция сварная, коробчатая.
Материал конструкции сталь 09Г2С-12 ГОСТ 19282-73

1. Расчет моста крана 3
Исходные данные 3
1. Выбор основных геометрических параметров конструкции 4
2. Выбор геометрических параметров узлов конструкции 4
Главная балка 4
Концевая балка 5
3. Определение расчетных нагрузок на узлы
металлоконструкции и усилий в них 11
2. Технологическая часть 15
1. Назначение 15
2. Условие работы 15
3. Описание конструкции 15
4. Обоснование технических требований 17
5. Анализ технологичности конструкции 18
6. Разработка технологической схемы сборки 19
7. Разработка технологического процесса изготовления
элементов балки 20
8. Выбор метода и режима сварки 22
3. Литература 27
4. Спецификация 28
