Мостовой кран грузоподъемностью 10т

Белорусско-Российский университет
Кафедра Подъемно-транспортных, строительных машин и оборудования
Курсовой проект по дисциплине "Подъемно-транспортные машины"
На тему: "мостовой кран грузоподъемностью 10т"
Могилев 2013

В данном проекте разрабатывается мостовой кран грузоподъемностью 10 т. Произведены расчеты механизмов передвижения крана и тележки, механизма подъема, прочностные расчеты. графическая часть содержит общий вид крана, механизм передвижения крана, механизм подъема и подвеска крюковая. Курсовой проект содержит 4 листа формата А1, 40 страниц пояснительной записки, содержащей 10 рисунков, 1 таблицу и 6 источников.

Техническая характеристика:
Грузоподъемность 10т
Высота подъема 17м
Пролет 29м
Скорость подъема груза 31м/мин
Скорость передвижения тележки 40м/мин
Скорость передвижения крана 18м/мин
Группа режима работы А8

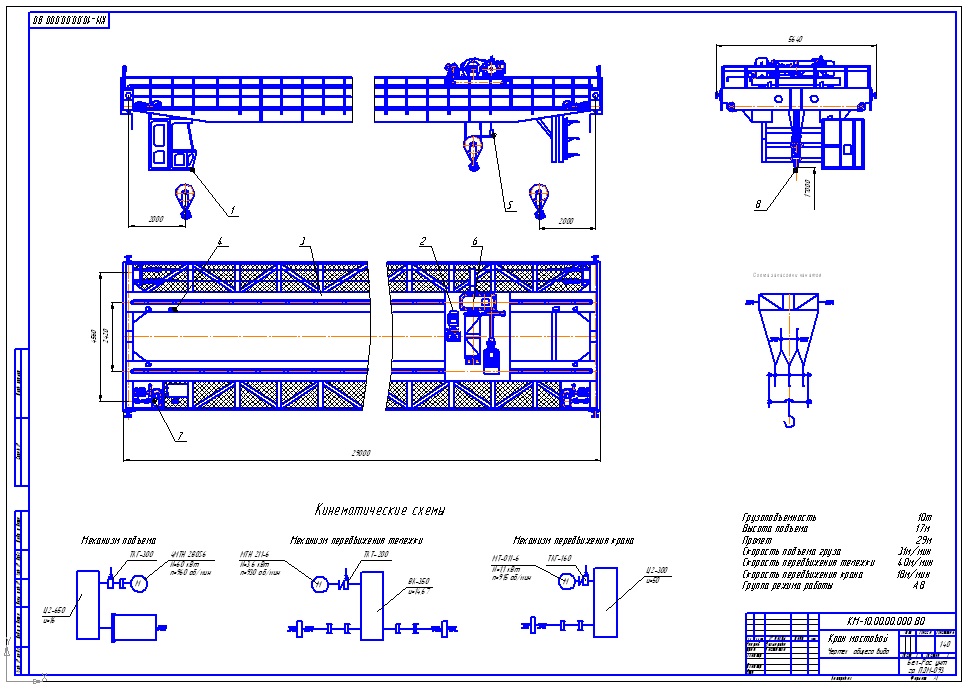

Состав: Общий вид крана (ВО), Механизм передвижения крана (СБ), механизм подъема (СБ), Крюковая подвеска (СБ), Спецификация, Спецификация, Спецификация, Перечень составных частей, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2

Просмотр файлов
Мостовой кран грузоподъемностью 10т\~$аписка.docx
Мостовой кран грузоподъемностью 10т\~$щийВид.cd~
Мостовой кран грузоподъемностью 10т\Записка.docx
Мостовой кран грузоподъемностью 10т\Механизм передвижения крана.bak
Мостовой кран грузоподъемностью 10т\Механизм передвижения крана.cdw
Мостовой кран грузоподъемностью 10т\Механизм подъема.bak
Мостовой кран грузоподъемностью 10т\Механизм подъема.cdw
Мостовой кран грузоподъемностью 10т\ОбщийВид.bak
Мостовой кран грузоподъемностью 10т\ОбщийВид.cdw
Мостовой кран грузоподъемностью 10т\Подвеска новая.bak
Мостовой кран грузоподъемностью 10т\Подвеска новая.cdw
Мостовой кран грузоподъемностью 10т\Спец
Мостовой кран грузоподъемностью 10т\Спец
Мостовой кран грузоподъемностью 10т\Спец
Мостовой кран грузоподъемностью 10т\Спец
Мостовой кран грузоподъемностью 10т\Спец
Мостовой кран грузоподъемностью 10т\Спец
Мостовой кран грузоподъемностью 10т\Спец.подвески.bak
Мостовой кран грузоподъемностью 10т\Спец.подвески.spw
Мостовой кран грузоподъемностью 10т
