Башенный кран грузоподъёмностью 25 тон. Расчет механизма подъёма и передвижения крана

Донбасская государственная машиностроительная академия
Кафедра подъёмно-транспортных машин
Дисциплина: "специальные подъёмно-транспортные машины"
Тема курсового проекта: "Башенный кран грузоподъемностью 25 тонн"
Специальная часть: механизм подъема груза, механизм передвижения крана.
Научно-исследовательская часть: Формирование и действие нагрузок на стрелу крана.
Краматорск, 2013 год.

Исходные данные:
1. Тип крана Башенный
2. Грузовой момент 625 т ∙ м;
3. Грузоподъёмность 25 т;
4. Высота подъема
На максимальном вылете 33 м;
На минимальном вылете 41 м;
5. Вылит стрелы
Наибольший 25 м;
Наименьший 13 м;
6. Глубина опускания 0 м;
7. Режимы работы механизмов 4 М
8. Скорости:
Подъема - 0,35м / с;
Изменения вылета - 0,4 м / с;
Передвижения крана - 0,25 м / с;
9. Частота вращения - 0,7 об / мин;

Содержание
1. Общая часть
2. Специальная часть
2.1. Расчет механизма подъёма груза.
2.2. Проверочные расчеты механизма подъёма
2.3. Расчет механизма передвижения крана.
2.4. Проверочные расчеты механизма передвижения крана.
3. Научно-исследовательская часть
3.1 Входные данные
3.2 Определение основных геометрических размеров фермы
3.3 Порядок проведения опыта
3.4 Модель стрелы
3.5 Нагрузка стрелы
3.6 Определение усилий в первом расчетном положении
3.7 Определений усилий во втором расчетном положении
3.8 Определение усилий в третьем расчетном положении
3.9 Обработка результатов
Выводы к разделу
Выводы к курсовому проекту
Список литературы
Додатки
Графическая часть:

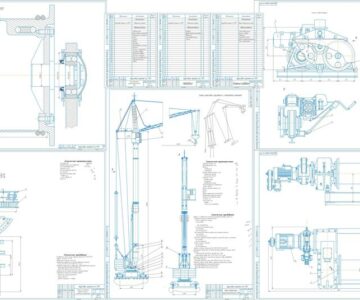

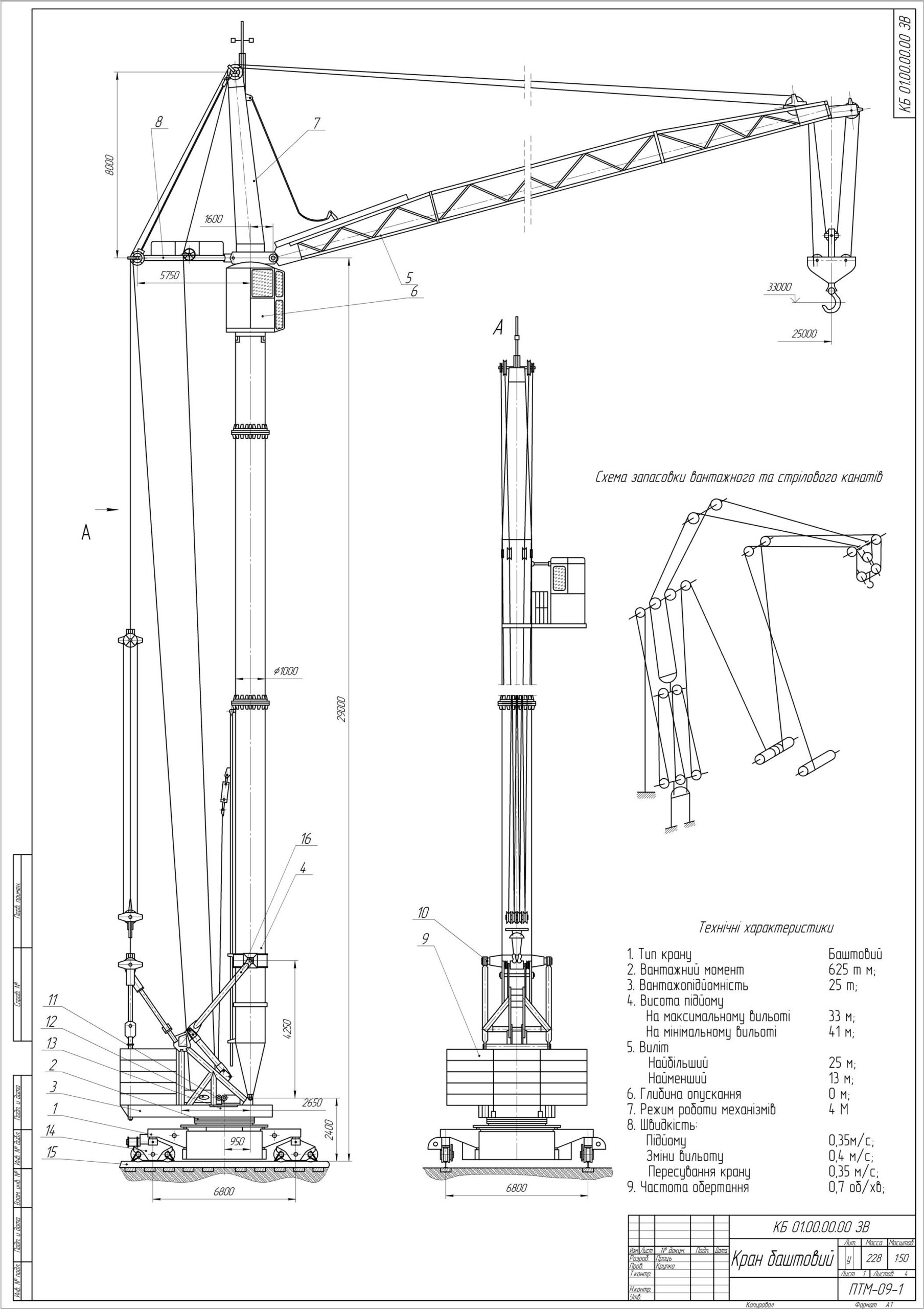

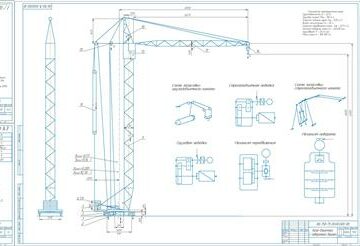

1 Лист: Общий вид башенного крана;

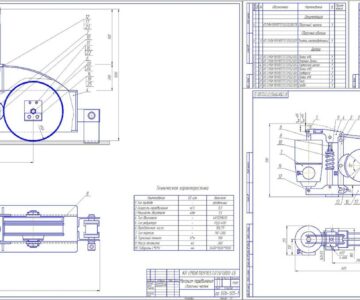

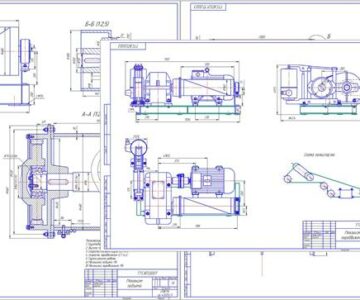

2 Лист: Механизм подъёма груза;

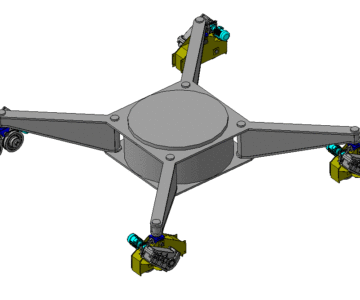

3 Лист: Приводная ходовая тележка крана;
4 Лист: Плакат результатов по научно-исследовательскому разделу.

Состав: Башенный кран (ВО), Механизм подъёма груза (СБ), Ходовая тележка (СБ), Спецификации, Плакат с результатами исследования и расчетов Язык документа

Софт: КОМПАС-3D V16

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Башенный кран грузоподъёмностью 25 тон. Расчет механизма подъёма и передвижения крана

КР\Курсовая работа спец птм.docx
КР\ЛИСТ 1 - ВО КБ.cdw
КР\ЛИСТ 1 - спецификация.cdw
КР\ЛИСТ 2 - Мех подъёма.cdw
КР\ЛИСТ 2 - спецификация.cdw
КР\ЛИСТ 3 - Приводная ходовая тележка.cdw
КР\ЛИСт 3 - спецификация.cdw
КР\Лист 4 - Плакат результаты.cdw
КР
