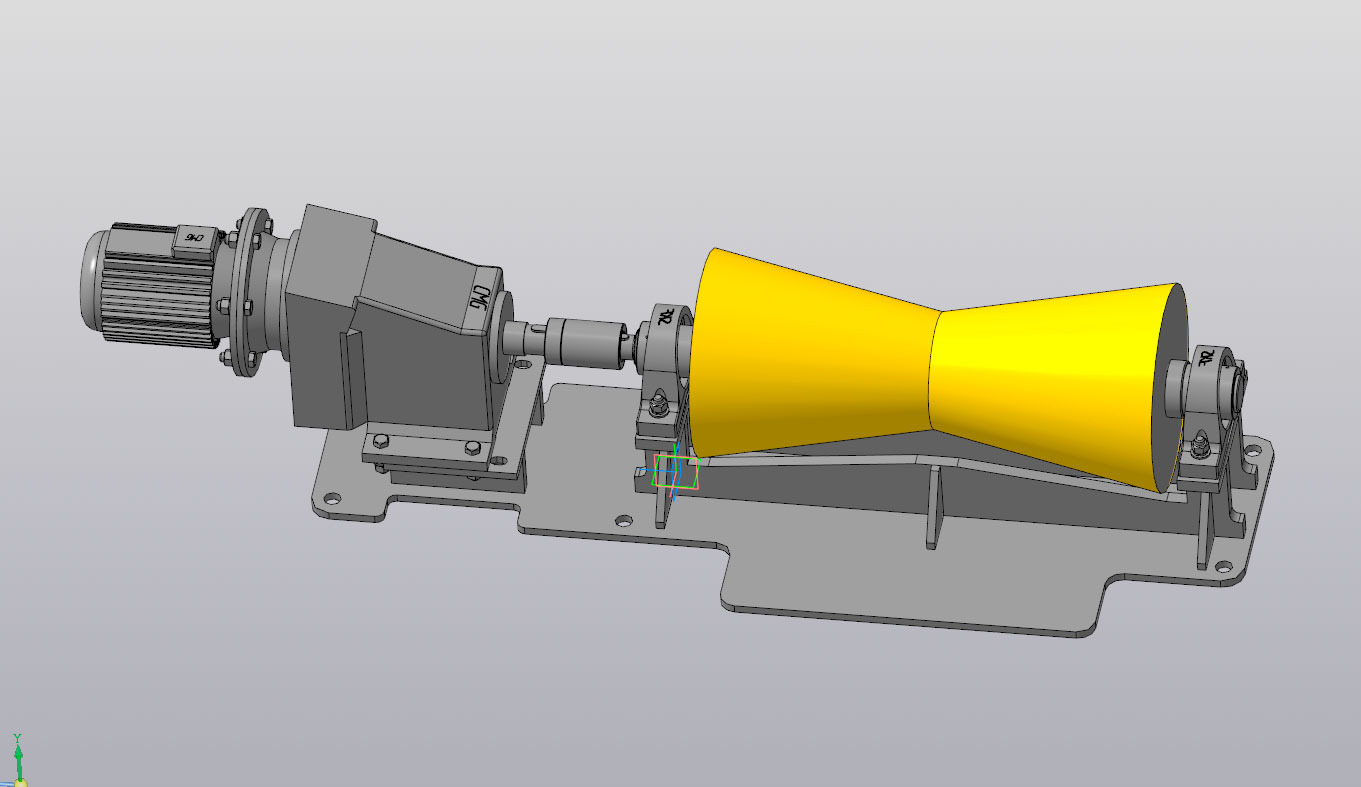

Опора биконическая для перемещения труб диаметром до 630мм
Предназначено для расположения и перемещения стальных труб и оболочек в осевом направлении. Диаметр стальных труб 57...630 мм, диаметр оболочек - 125...800мм, длина труб - 12м, масса труб (максимальная) - 3600кг.
Привод цилиндрический мотор-редуктор CMG 033.H120.72.83.D30.B3
мощность, кВт- 0,75
крутящий момент , Nm- 350
передаточное число, i - 72,83
обороты выходного вала, об/мин - 19,2
электродвигатель- фланцевого присоединения, тип-размер 80В4
мощность, кВт- 0,75
число оборотов, об/мин - 1400
напряжение, V- 380
Осевая скорость перемещения трубы ∅57мм, м/мин- 8,6
число оборотов роликов для трубы ∅57мм, об/мин- 19,2
Осевая скорость перемещения трубы ∅630мм, м/мин- 9,9
число оборотов роликов для трубы ∅630мм, об/мин- 19,2
Подшипниковый узел фирмы SKF
тип- Y
посадочный диаметр, мм 45
стопорение - эксцентриковое стопорное кольцо
Состав: 3D Сборка
Софт: STEP / IGES
