Стойка рольганга для перемещения труб

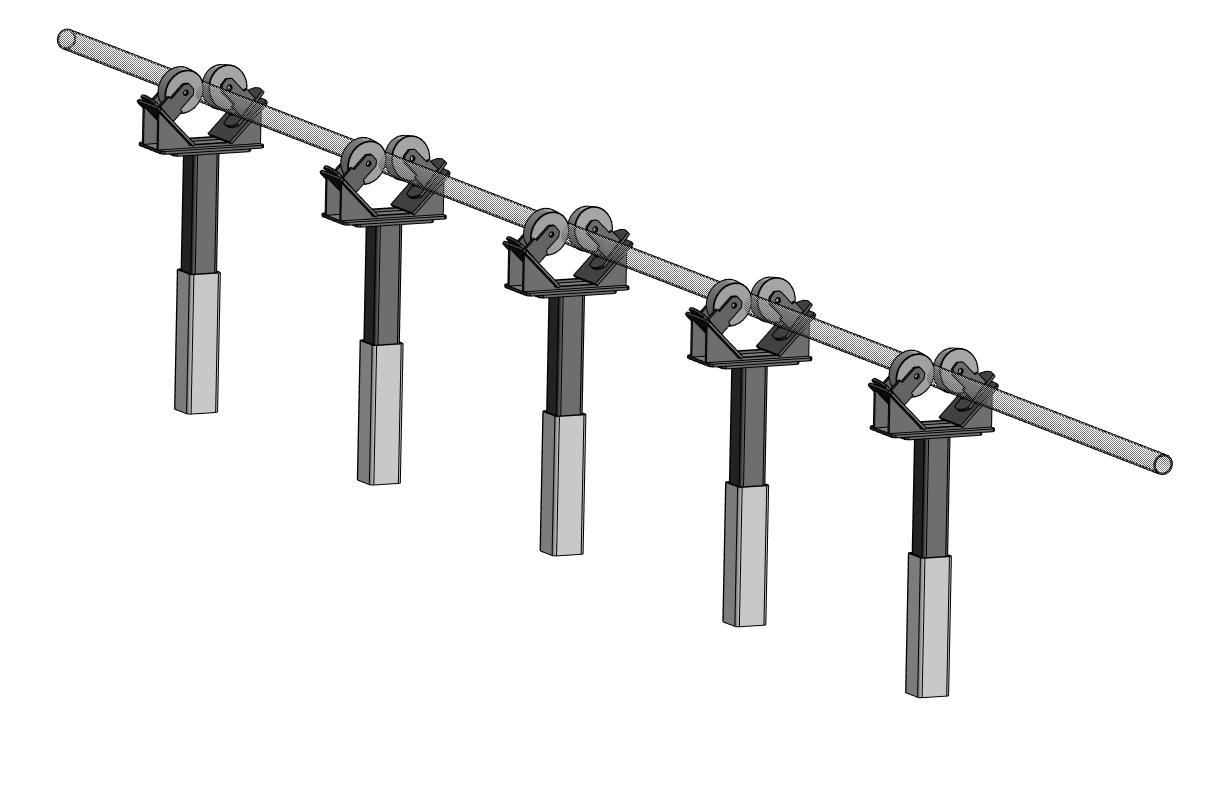

Стойка для транспортировки применяется в рольгангах для перемещения труб при совершении вращательно-поступательного движения. Габаритные размеры 200х400 мм, высота от основания до оси роликов регулируется от 730 до 1150 мм.

Состав: 3D Сборка

Софт: КОМПАС-3D 18

Файлы:
Труба НК 73.m3d
15.23.0000.00.006 - Кронштейн.m3d
15.23.0000.00.005 - Пластина.m3d
15.23.0000.00.003 - Пластина.m3d
15.23.0000.00.002 - Труба стойки верхняя.m3d
15.23.0000.00.004 - Основание.m3d
Ролик.m3d
15.23.0000.00.001 - Труба стойки нижняя.m3d
15.23.0000.00.008 - Пластина нижняя.m3d
15.23.0000.00.200 - Кронштейн ролика.a3d
15.23.0000.00.007 - Пластина боковая.m3d
15.23.0000.00.100 - Стойка в сборе.a3d
