Рольганг 2000х452х650 мм

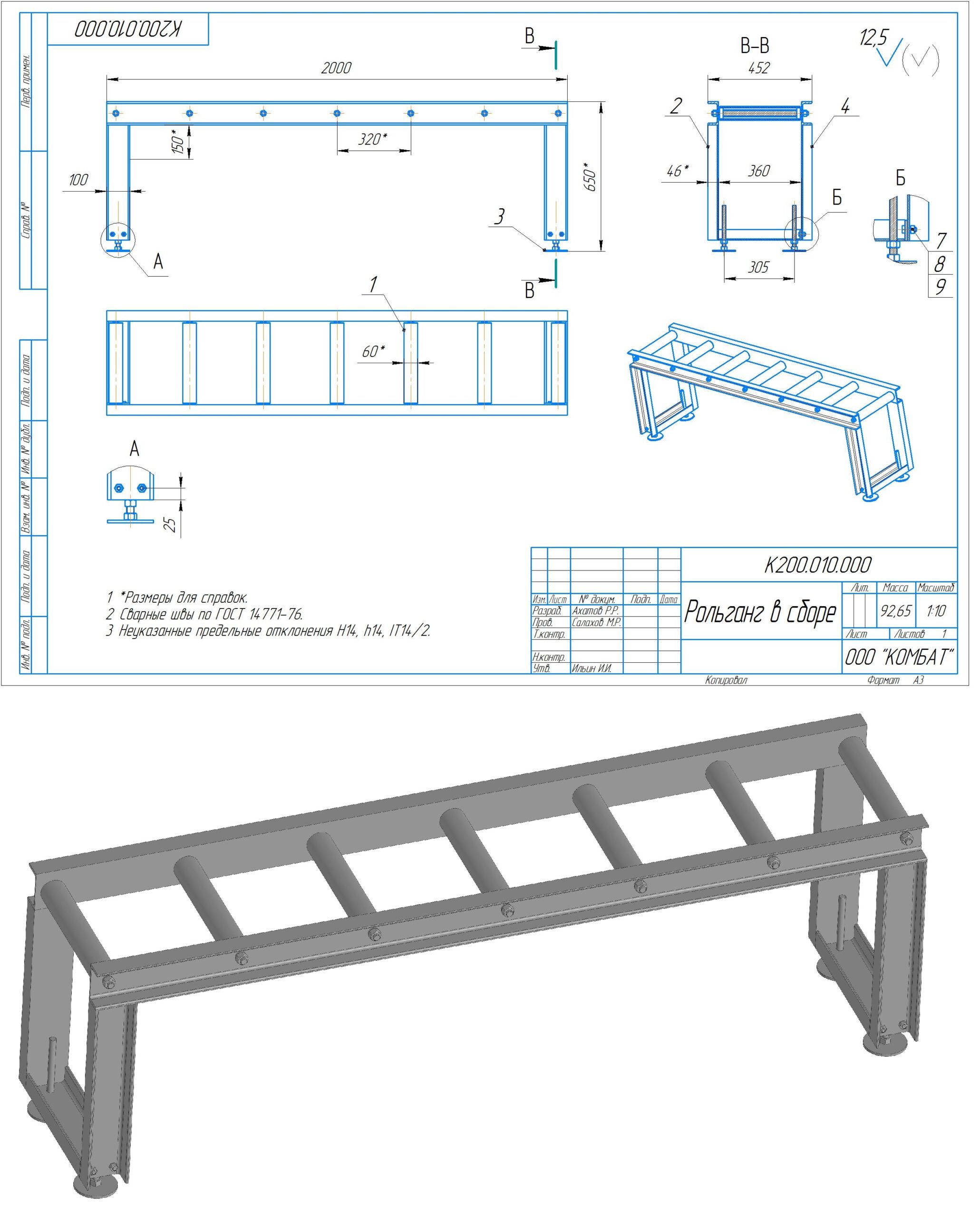

Роликовый конвейер (рольганг) состоит из группы роликов, оси которых закреплены в раме, устанавливаемой на стойках. На неподвижных осях рамы конвейера в подшипниках вращаются ролики. В некоторых конструкциях применяются сварные ролики, вращающиеся в подшипниковых узлах, установленных на раме рольганга.

Состав: 3D сборка (в дереве предупреждения), деталировка, спецификация

Софт: КОМПАС-3D 20

Файлы:
_Швеллер 100 СБ.a3d
К200.010.000 Рольганг в сборе.a3d
К200.011.000 Ролик d60-350.a3d
К200.012.000 Рама лев.a3d
К200.013.000 Опора.a3d
К200.014.000 Рама прав.a3d
К200.010.000 Рольганг СБ.cdw
К200.011.000 Ролик d60-350 СБ.cdw
К200.011.001 Труба d60х4.5-350.cdw
К200.011.0002 Вал d30-420.cdw
К200.012.000 Рама лев.cdw
К200.012.001 Швеллер 10П-2000.cdw
К200.012.001 Швелллер 10П-360.cdw
К200.012.004 Пластина крепежная.cdw
К200.012.005 Швеллер 10П-500.cdw
К200.013.000 Опора.cdw
К200.013.001 Шпилька М16-200.cdw
К200.013.002 Пята.cdw
К200.014.000 Рама прав.cdw
К200.020.006 Пластина 100х45х6.cdw
К200.011.001 Труба d60х4.5-350.m3d
К200.011.002 Вал d30-420.m3d
К200.012.001 Швеллер 10П-2000.m3d
К200.012.001 Швеллер 10П-20000.m3d
К200.012.002 Швеллер 10П-450.m3d
К200.012.003 Швелллер 10П-360.m3d
К200.012.004 Пластина крепежная.m3d
К200.012.005 Швеллер 10П-500.m3d
К200.013.002 Пята.m3d
К200.020.006 Пластина 100х45х6.m3d
К200.010.000 Рольганг в сборе СП.spw
К200.011.000 Ролик d60-350 СП.spw
К200.012.000 Рама лев СП.spw
К200.013.000 Опора СП.spw
К200.014.000 Рама прав СП.spw
