Рольганг используются для перемещения штабелей плитных и листовых материалов, длинномерных грузов, например металлопроката.
Габаритные размеры:
Длина - 1110 мм;
Ширина - 696 мм;
Высота - 951 мм;
Грузоподъемность Q=2т.
Рольганг роликовый
0
11
2357
15
0
60
Сообщить о проблеме
Автор
Василий
Дата
11.07.2018
Язык
Русский
Состав

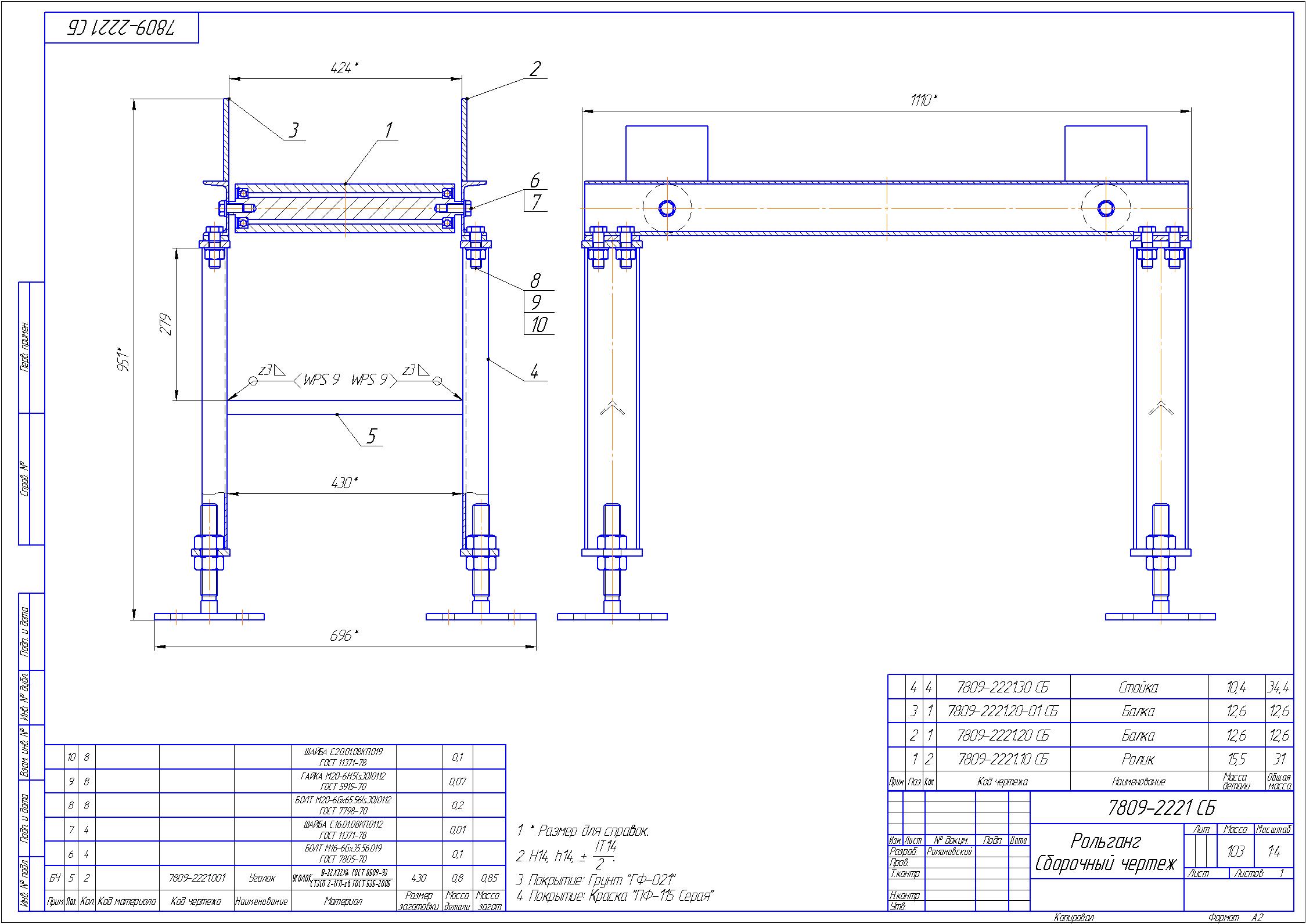

Сборочный чертеж (СБ), Спецификация, Вид общий (ВО), Подсборки (ролик, балка, стойка) , деталировка.
