Ролик рольганга 3D d=108

"Ролик рольганга" используется в роликовых конвейерах. Роликовый конвейер, предназначенный для транспортировки самых разных грузов. В основе функционирования рольгангов лежат транспортёрные ролики, позволяющие грузам свободно скользить по образуемой роликами поверхности. Сами ролики закреплены на неподвижной металлической раме, словно ступени у лесенки, только в отличие от них – ролики вращаются вокруг своей оси.

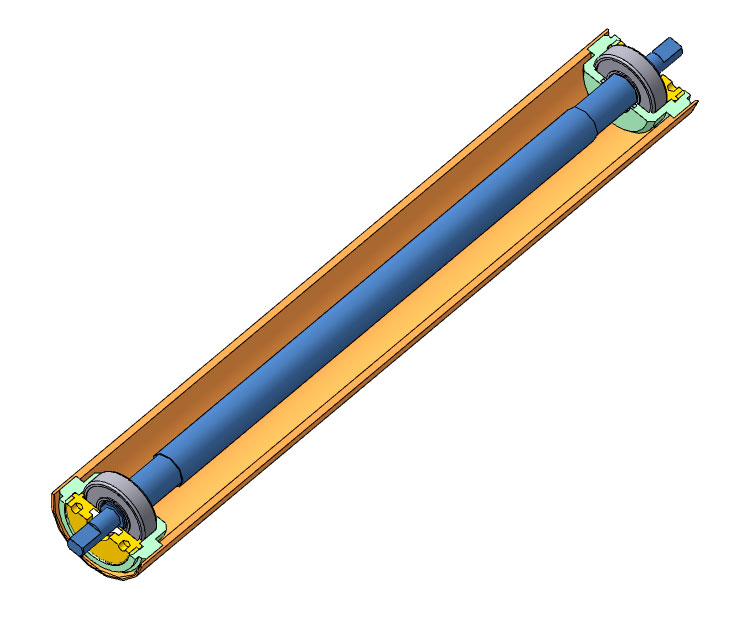

Ролик рольганга состоит из следующих деталей: 1-труба, 2 - гайка, 3 - корпус, 4 - вал, 5 - пыльник
Габаритные размеры: диаметр 108, длина 810
Работа была сделана для высшего профессионального образования "Национальный исследовательский технологический университет "МИСиС" Новотроицкий филиал;
Предмет: САПР металлургических машин

Состав: 3D Сборка, Модель каждой детали, Сборочный чертеж, Спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:
Труба.m3d
Вал.m3d
Гайка.m3d
Корпус.m3d
Пыльник.m3d
Ролик рольганга.spw
Сборка.a3d
Ролик рольганга.cdw
