Патрон трехкулачковый клиновой с пневмоприводом для сверления

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра “Технология машиностроения”
по дисциплине “Технологическая оснастка”
Тема: “Приспособление с пневмоприводом для сверления отверстия Ø30 в корпусе”
Минск 2020

Исходные данные : Эскиз детали с указанием подлежащих обработке поверхностей. Объем выпуска деталей в год - 25000. Режим работы - 2-х сменный при 40 часовой рабочей неделе.

В данной работе в качестве за основу взять трехкулачковый патрон с пневмо приводом. Проведен выбор оборудования, расчет режимов резания и технических норма времени а также силовой и точностной расчет.

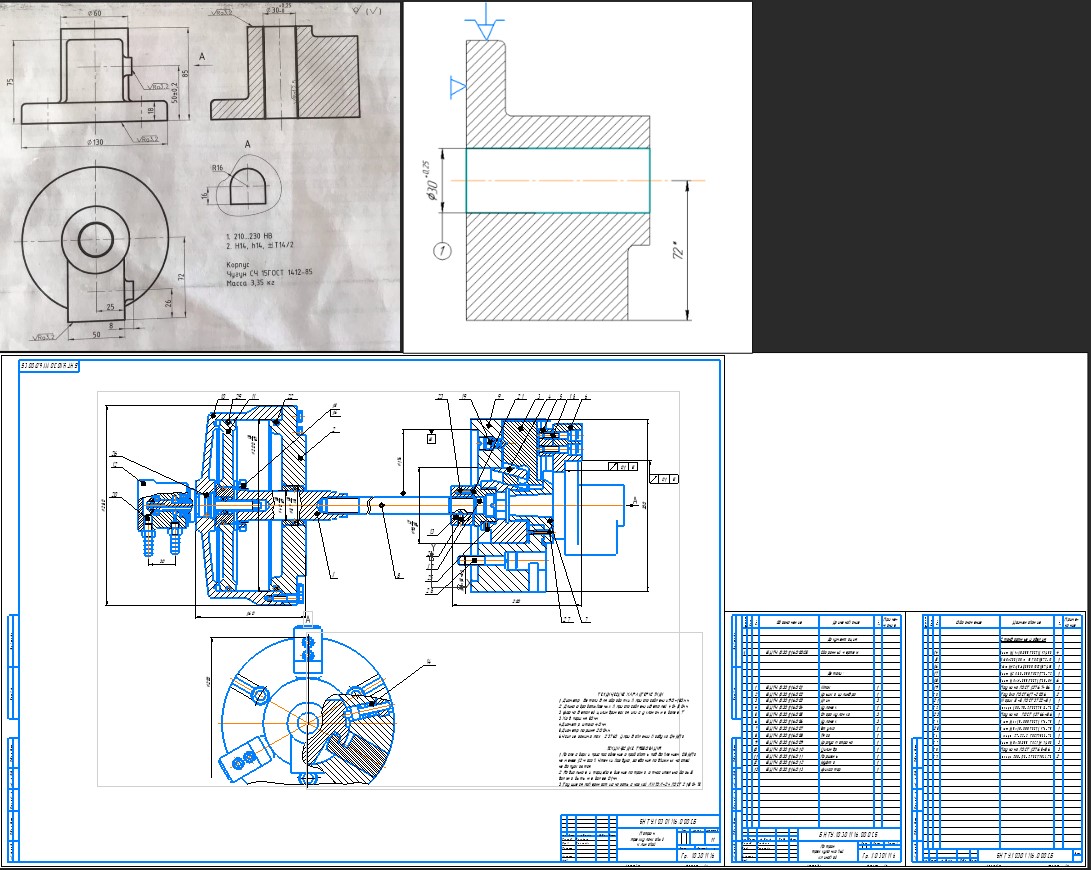

Графическая часть содержит патрон трехкулачковый со спецификацией.

Содержание
Введение
1. Выбор оборудования, расчёт режимов резания и технических норм времени
2. Описание принципа работы приспособления
3. Силовой расчет приспособления
4. Точностной расчёт станочного приспособления
5 Расчет технологической себестоимости обработки в приспособлении
Заключение
Литература
