3D модель модуля проектора для захвата изображения в космосе. Работа состоит из 3D модели модуля и входящих частей, что можно увидеть на структурной схеме.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Приборостроение -
- 3D модель модуля проектора

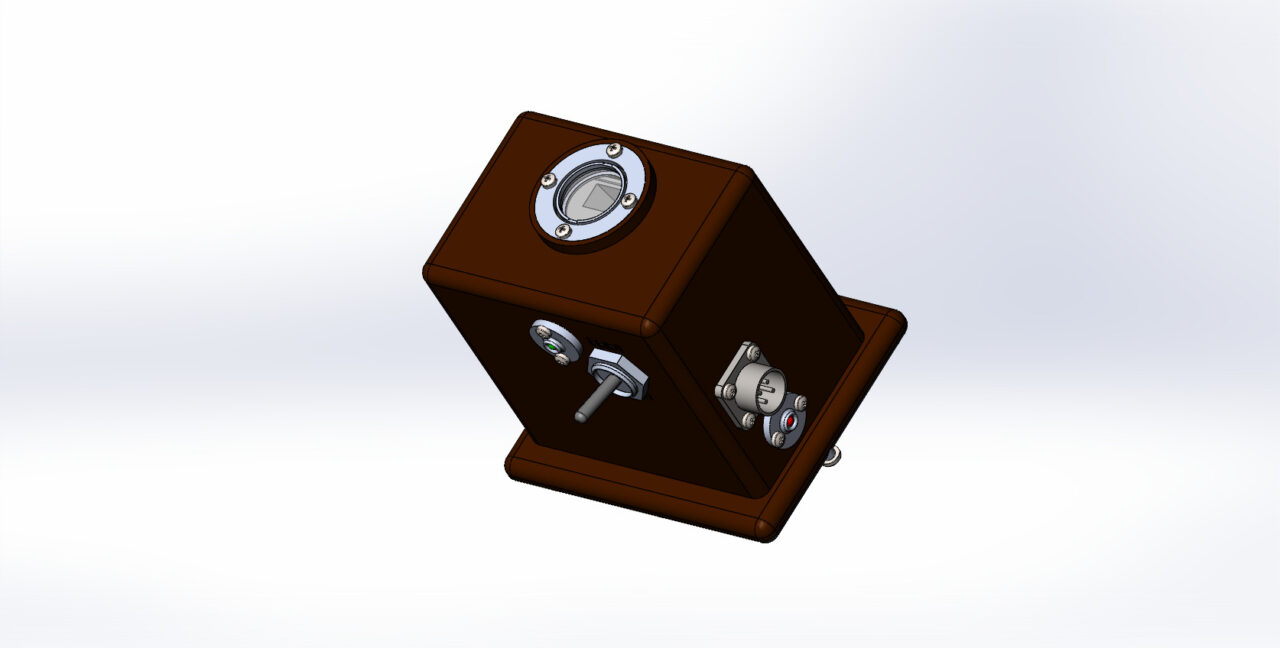

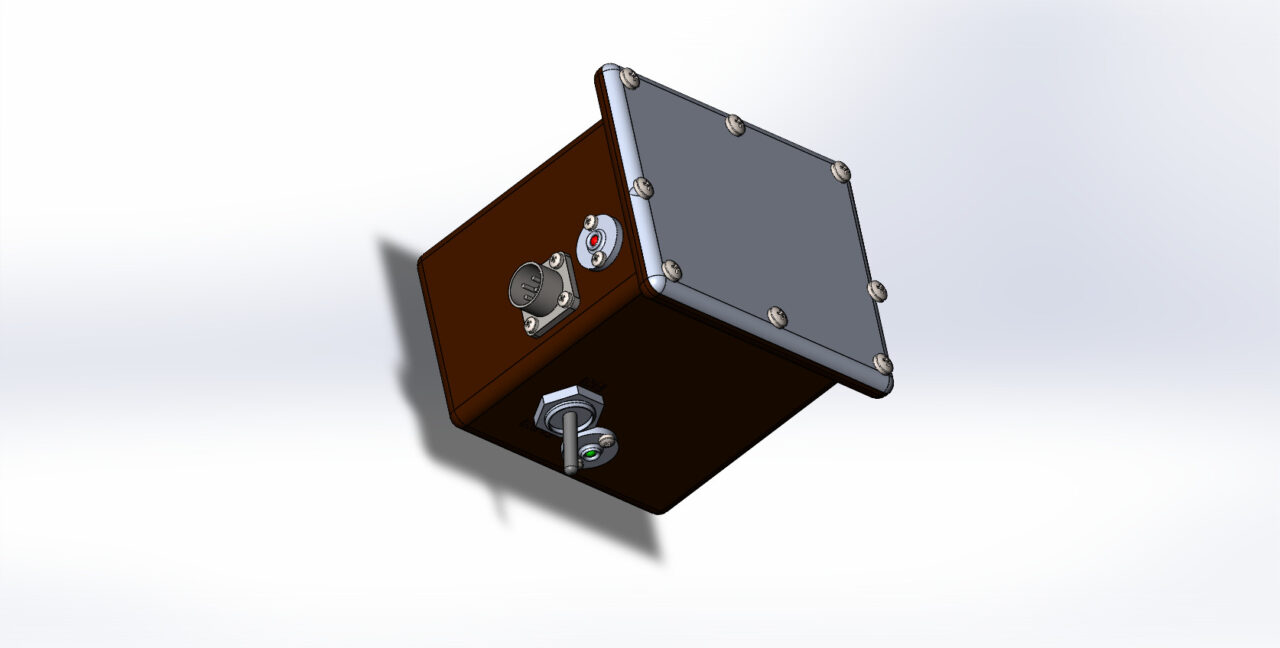

3D модель модуля проектора
0
0
36
0
0
100
Сообщить о проблеме
Автор
user-8908707
Дата
26.11.2024
Язык
Русский
Состав
3D сборка модуля проектора, структурная схема, габаритный чертеж
Софт
SolidWorks 17
Как открыть?
Отзывов пока нет
Содержимое архива
-
Аккумулятор.SLDPRT
-
Герметик диода.SLDPRT
-
Герметик зарядного разъема.SLDPRT
-
Герметик крышки модуля.SLDPRT
-
Герметик оправы.SLDPRT
-
Герметик тумблера.SLDPRT
-
Диод зеленый.sldprt
-
Диод красный.sldprt
-
Защитное стекло.SLDPRT
-
Корпус.SLDPRT
-
Корпус_аккумулятора.SLDPRT
-
Корпус аккумулятора.SLDPRT
-
Крепление аккумулятора.SLDPRT
-
Крепление диода.SLDPRT
-
Крепление проектора.SLDPRT
-
Крышка модуля.SLDPRT
-
Модуль проектора.SLDASM
-
Модуль проектора.SLDDRW
-
Модуль проектора1.SLDDRW
-
Модуль проектора1.TIF
-
Оправа.SLDPRT
-
Плата питания.SLDPRT
-
Проектор.SLDPRT
-
Разъем зарядки.SLDPRT
-
Резьбовое кольцо.SLDPRT
-
Сборка.STEP
-
Тумблер.SLDPRT
-
Уплотнитель защитного стекла.SLDPRT
-
Уплотнитель проектора.SLDPRT
-
резиновая подкладка для платы питания.SLDPRT
-
схема деления структурная.png
-
