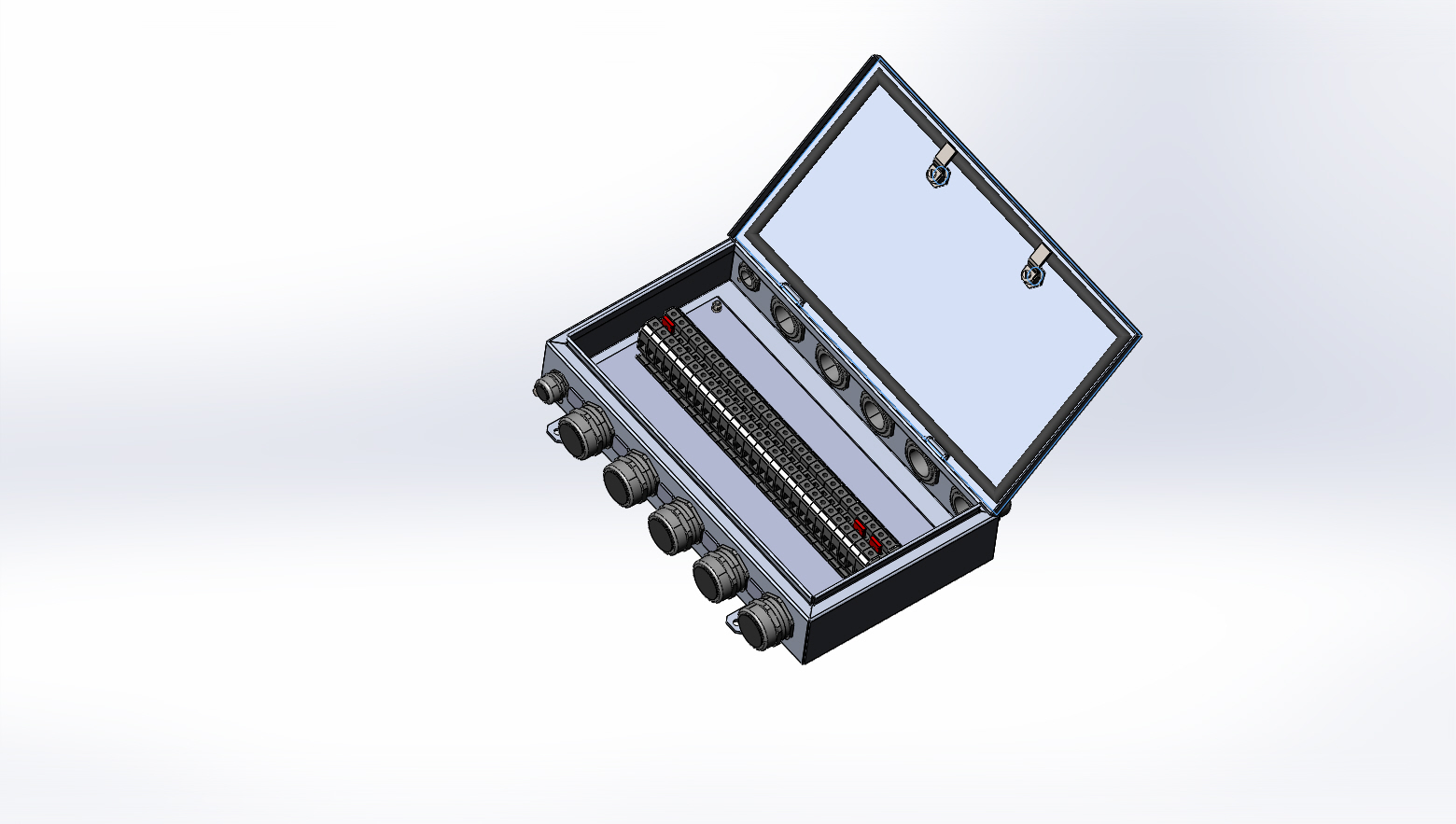

Соединительная коробка из листового с откидной крышкой 530х390х125 IP54 из листового АМг5М с зарубежными клеммными блоками на Din-рейке (заместо отечественных соединительных плат).
Без истории построения - Применяемые клеммы-Клеммник винтовой проходной Schneider Electric Linergy TR 1,5 мм², серый, NSYTRV352
Перемычки-ПЕРЕМЫЧКА ДЛЯ КЛЕММНИКОВ СЕЧЕНИЕМ 35ММ2, 2 ПОЛЮСНАЯ NSYTRAL352
Клеммные крышки для NSYTRV352
Замки поворотные пыле-влагозащищенные прижимные- YZK21-00
Ввод кабельный латунный SZ 2411.841 М32х1,5/ Ввод кабельный латунный SZ 2411.861 М50х1,5 и резиновые заглушки к ним SPR-178-B/ SPR-333-B
- Главная -
- Чертежи -
- Машиностроение и механика -
- Приборостроение -
- Альтернативная соединительная коробка с крышкой на петлях 530х390х125 IP54
Альтернативная соединительная коробка с крышкой на петлях 530х390х125 IP54
0
2
163
0
0
50
Сообщить о проблеме
Автор
Станислав Гуров
Дата
22.12.2020
Язык
Русский
Состав
3Д Сборка
Софт
SolidWorks 15
Как открыть?
Отзывов пока нет
Содержимое архива
-
2411_841_21__3.sldprt
-
2411_841_21__5.sldprt
-
2411_861_38__3.sldprt
-
2411_861_38__5.sldprt
-
Din рейка 0.5м.SLDPRT
-
M50.sldasm
-
SPR-178-B (17.8).SLDPRT
-
SPR-333-B (33,3).SLDPRT
-
Бонка заземления БА 10-15.SLDPRT
-
Втулка БА9.1130.147-04.SLDPRT
-
Замок YZK21-00.SLDASM
-
Клемма шнейдер.SLDPRT
-
Корпус.SLDPRT
-
Корпус замка YZK21-00.SLDPRT
-
Корпус с платами.SLDASM
-
Крышка.SLDPRT
-
Крышка с петлями.SLDASM
-
М32.sldasm
-
Монтажная панель.SLDPRT
-
Наклейка земля.SLDPRT
-
Наклейка напряжение.SLDPRT
-
Ось.SLDPRT
-
Ответка петли 2.SLDPRT
-
Перемычка.SLDPRT
-
Пломба.SLDPRT
-
Прижимной лепесток YZK21-00.SLDPRT
-
Прокладка.SLDPRT
-
Прокладка пористая резина.SLDPRT
-
Разделитель клемм.SLDPRT
-
Скоба для петли.SLDPRT
-
Стопор прямоугольник.SLDPRT
-
Ушко.SLDPRT
-
Шайба YZK21-00.SLDPRT
-
Шпилька резьбовая запрессовочная СНА М6х25.SLDPRT
