АС Radiotehnika S30B Сг3.843.055 ТУ (10.1991г.)

0
0
57
0
0
100

Акустическая система Radiotehnika S-30B, изготовленная по Сг3.843.055ТУ-86 имеет следующие составные части:
- Динамическая головка громкоговорителя 25ГДН-1-8-80 (по ОСТ4.383.001-85);
- Динамическая головка громкоговорителя 6ГДВ-1-16 (по ОСТ4.383.001-85);
- Плата фильтра (Сг.5.067.051);
- Дроссель ПФ;
- Фазоинвертор;
- Скоба (для крепления на стену);
и др., согласно спецификации.

Размеры для модели сняты вручную, требуют проверки.
Дата изготовления, указанная на АС: 10.1991г.

Основные технические характеристики АС:
Номинальная электрическая мощность - 10 Вт;
Паспортная электрическая мощность не менее 30 Вт;
Номинальное электрическое сопротивление - 8 Ом;
Диапазон воспроизводимых частот - 50...18000 Гц;
Номинальное среднее звуковое давление в диапазоне 100...4000 Гц;
Габаритные размеры АС: 364 - 214 - 195 мм, масса не более 6 кг.


Сообщить о проблеме
Автор
user-avatar cs_off
Дата
25.08.2025
Язык
Русский
Состав

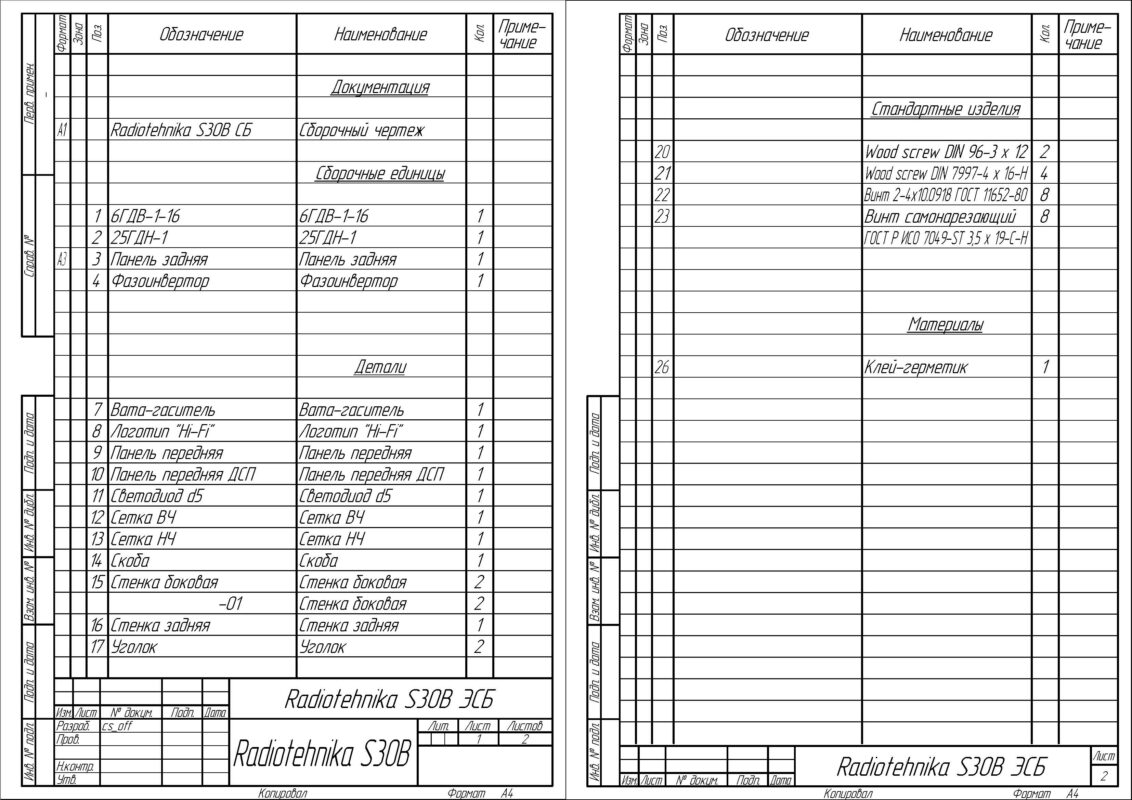

Спецификация, Radiotehnika S30B (СБ), Панель задняя (СБ), 3D Сборка, Проект платы фильтра Altium Designer (v24) с библиотекой компонентов, 3D модели ЭРИ платы фильтра
Софт
КОМПАС-3D 21 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Материалы
    • Виброгаситель поролоновый.m3d
    • Клей-герметик.m3d
  • Детали
    • Панель передняя
      • Hi-Fi.m3d
      • Панель передняя.m3d
      • Светодиод d5.m3d
      • Сетка ВЧ.m3d
      • Сетка НЧ.m3d
      • ЭСБ Панель передняя.a3d
    • Панель задняя
      • Панель задняя съемная.m3d
      • ЭСБ Панель задняя.a3d
      • Плата фильтра
        • Сг5.067.051ЭСБ Плата фильтра.a3d
        • Altium
          • RUS_LIB
            • RUS_LIB.pcblib
            • RUS_LIB.schlib
            • Компоненты 3D
              • K73-11.m3d
              • RES_МЛТ-2.m3d
              • Заклепка d2.m3d
              • К50-12.m3d
              • Корпус штырей.m3d
              • КТ-13.m3d
              • Лепесток штыревой d1.m3d
              • Лепесток штыревой.m3d
              • МЛТ-0,5.m3d
              • Разъем штыревой.a3d
              • С5-37В-8.m3d
              • СП5-28Б.m3d
          • PCB_MAIN_S30B_LATE
            • RRR_S30B_MAIN_LATE.OutJob
            • RRR_S30B_MAIN_LATE.PcbDoc
            • RRR_S30B_MAIN_LATE.PrjPcb
            • RRR_S30B_MAIN_LATE.SchDoc
            • PDF
              • RRR_S30B_MAIN_LATE.PDF
            • PCB 3D Print

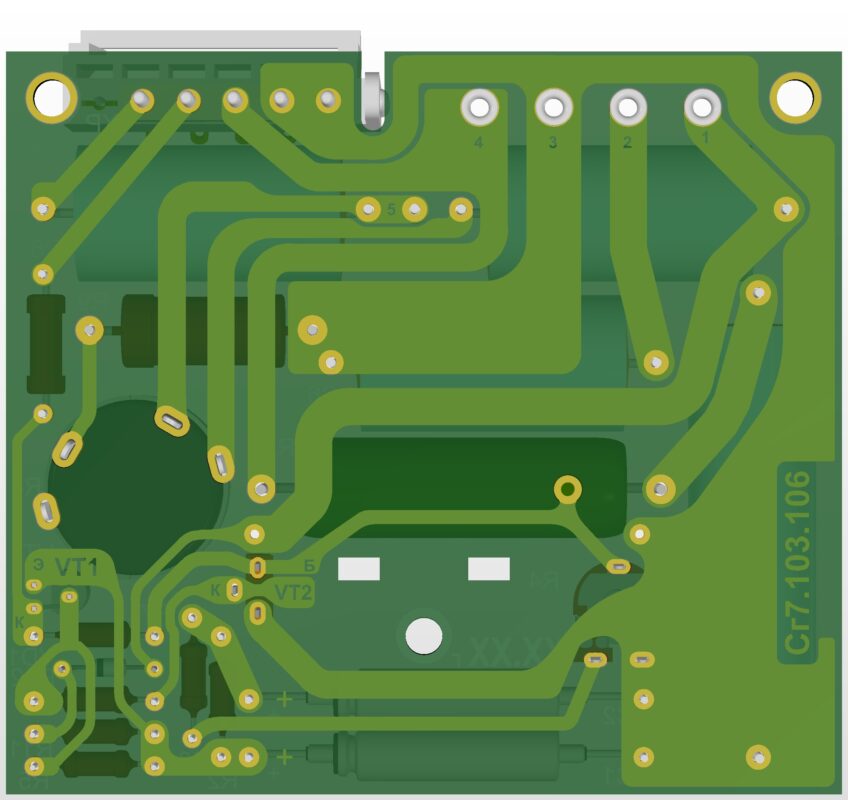

              • PCB 3D Print BOT.jpg

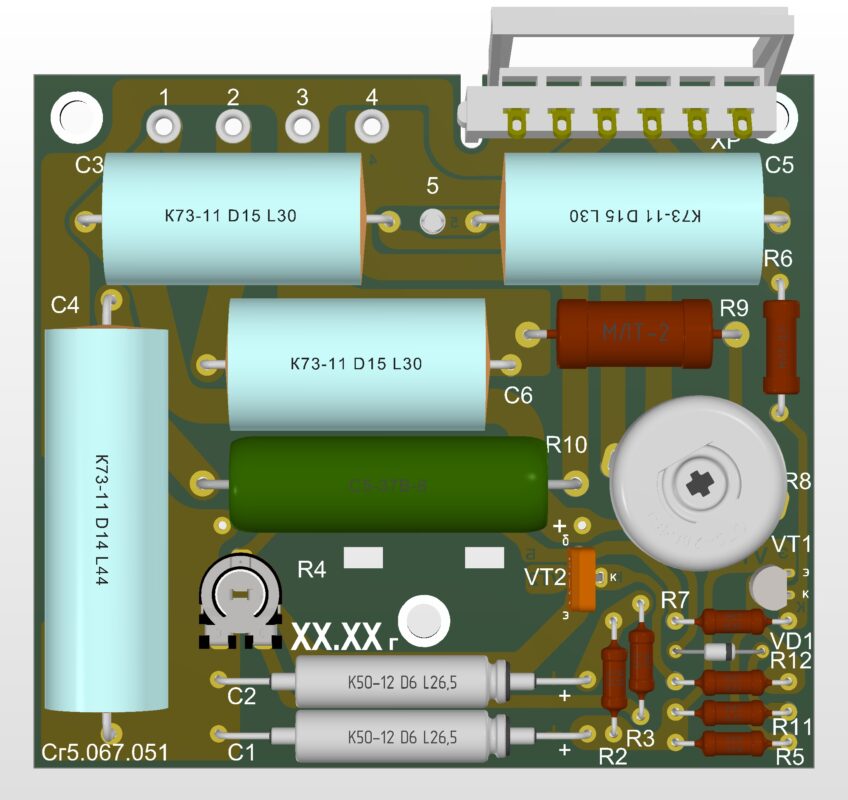

              • PCB 3D Print TOP.jpg
      • Клеммник
        • Кнопка.m3d
        • Контакт клеммника.m3d
        • Корпус.m3d
        • Пружина 6.5-16.m3d
        • ЭСБ Клеммник.a3d
      • Дроссель ПФ
        • Каркас фильтра.m3d
        • Катушка 2-0,6.m3d
        • Катушка 3-1,0.m3d
        • ЭСБ Дроссель ПФ.a3d
      • Гнездо 6К
        • Контакт гнезда.m3d
        • Корпус гнезда.m3d
        • ЭСБ Гнездо 6К.a3d
    • Корпус
      • Вата-гаситель.m3d
      • Панель передняя.m3d
      • Скоба.m3d
      • Стенка боковая.m3d
      • Стенка задняя.m3d
      • Уголок.m3d
      • ЭСБ Корпус.a3d
      • Фазоинвертор
        • Крышка фазоинвертора.m3d
        • Основание фазоинвертора.m3d
        • Удлинитель фазоинвертора.m3d
        • ЭСБ Фазоинвертор.a3d
    • 6ГДВ-1-16
      • 6ГДВ-1-16 Диффузор.m3d
      • 6ГДВ-1-16 Контакт.m3d
      • 6ГДВ-1-16 Крышка.m3d
      • 6ГДВ-1-16 Основание.m3d
      • ЭСБ 6ГДВ-1-16.a3d
    • 25ГДН-1
      • Диффузор.m3d
      • Катушка.m3d
      • Колпак.m3d
      • Кольцо уплотнительное.m3d
      • Контакт.m3d
      • Корзина.m3d
      • Основание контакта.m3d
      • Подвес.m3d
      • Шайба центрирующая.m3d
      • ЭСБ 25ГДН-1.a3d
      • Система магнитная
        • Магнит.m3d
        • Фланец верхний.m3d
        • Фланец нижний.m3d
        • ЭСБ Система магнитная.a3d
  • Radiotehnika S30B.spw

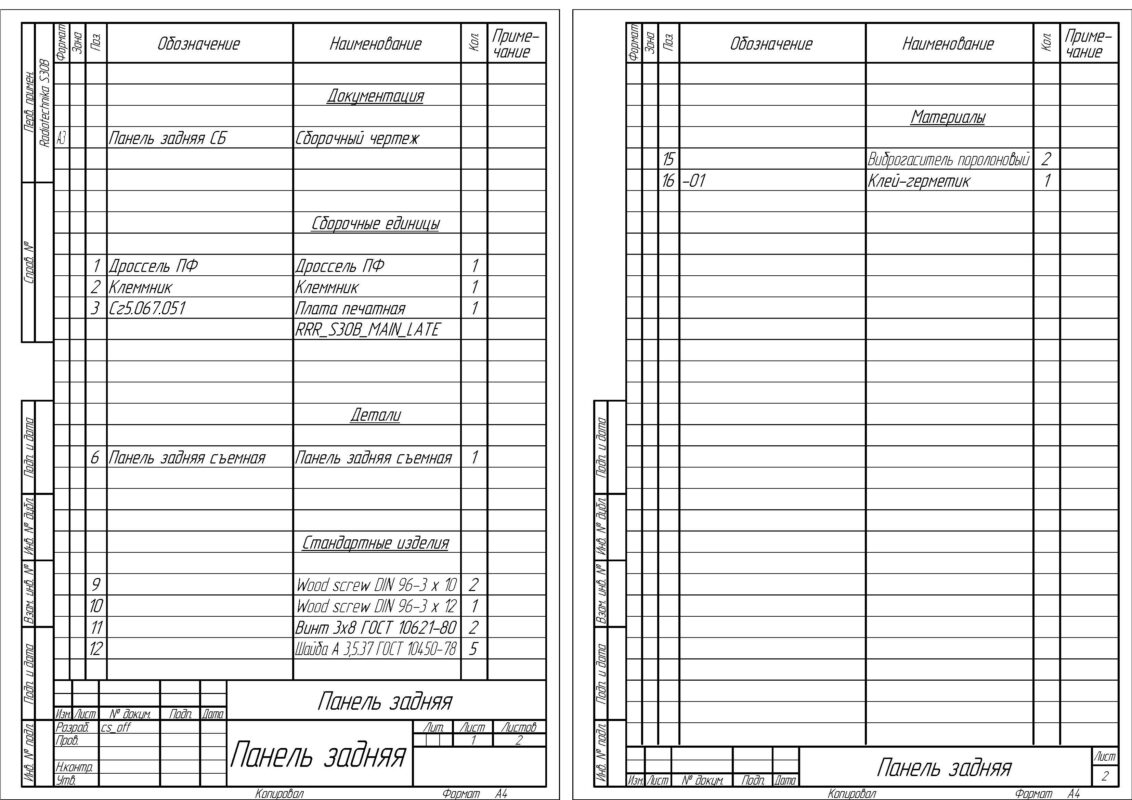

  • Панель задняя.spw

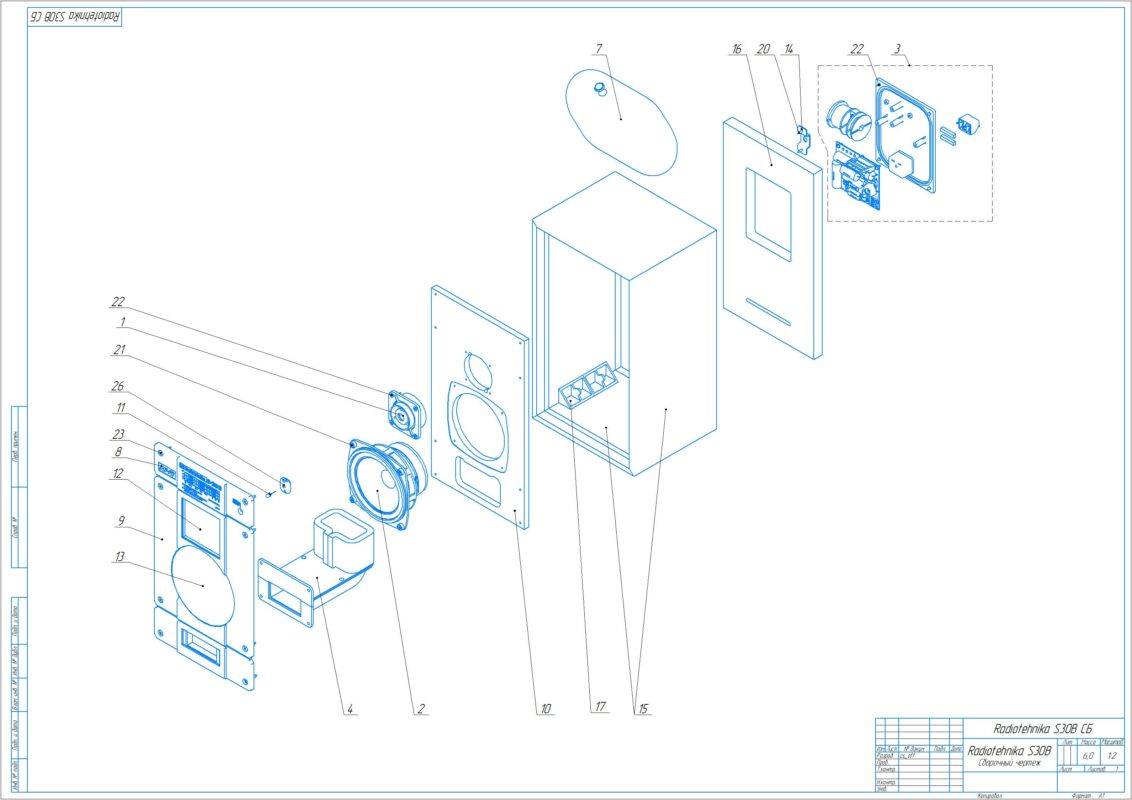

  • СБ Radiotehnika S30B.cdw
  • СБ Панель задняя.cdw

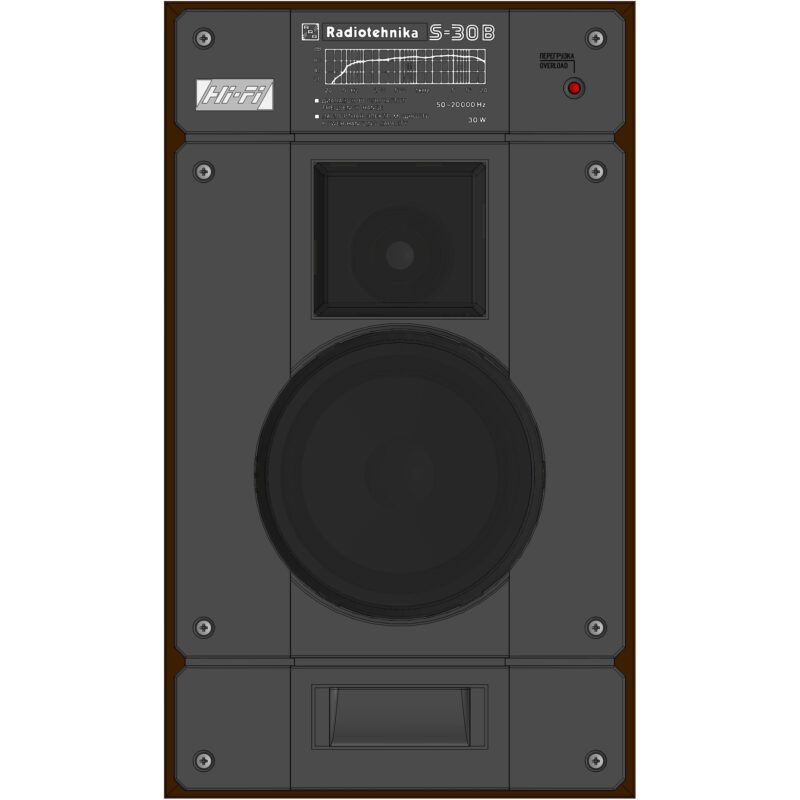

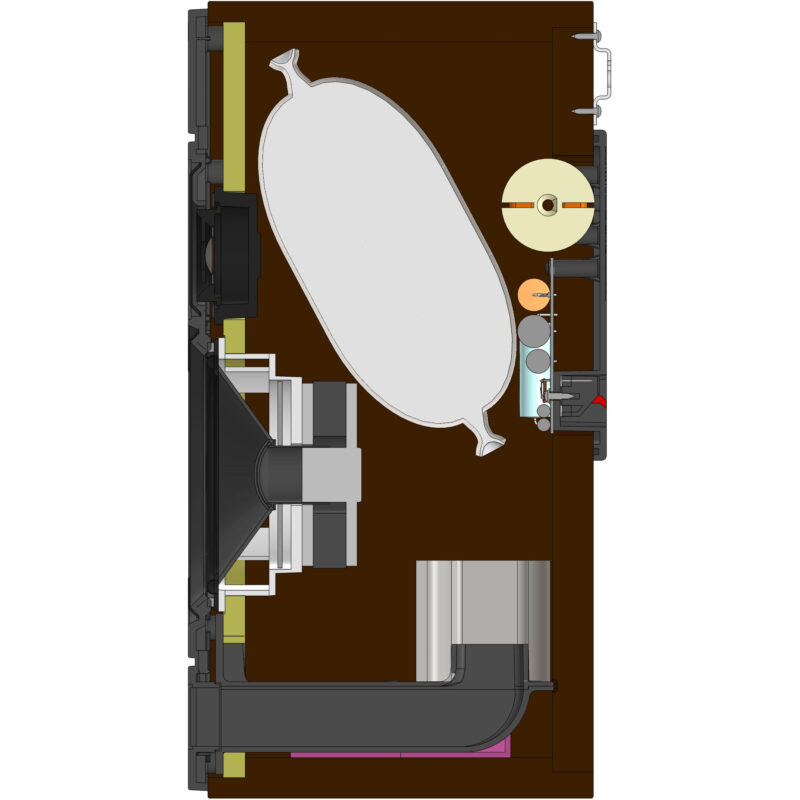

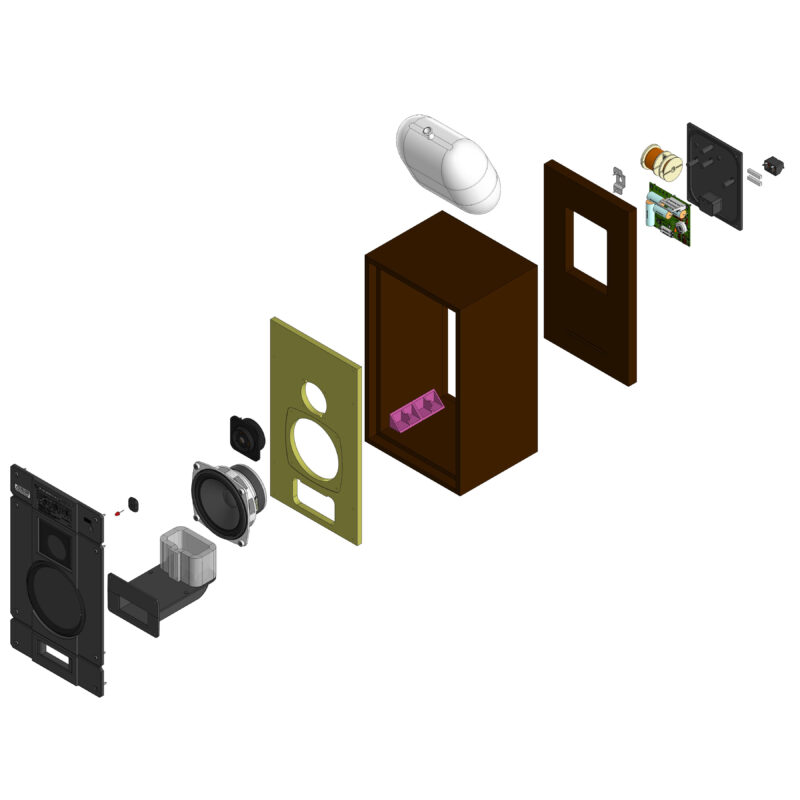

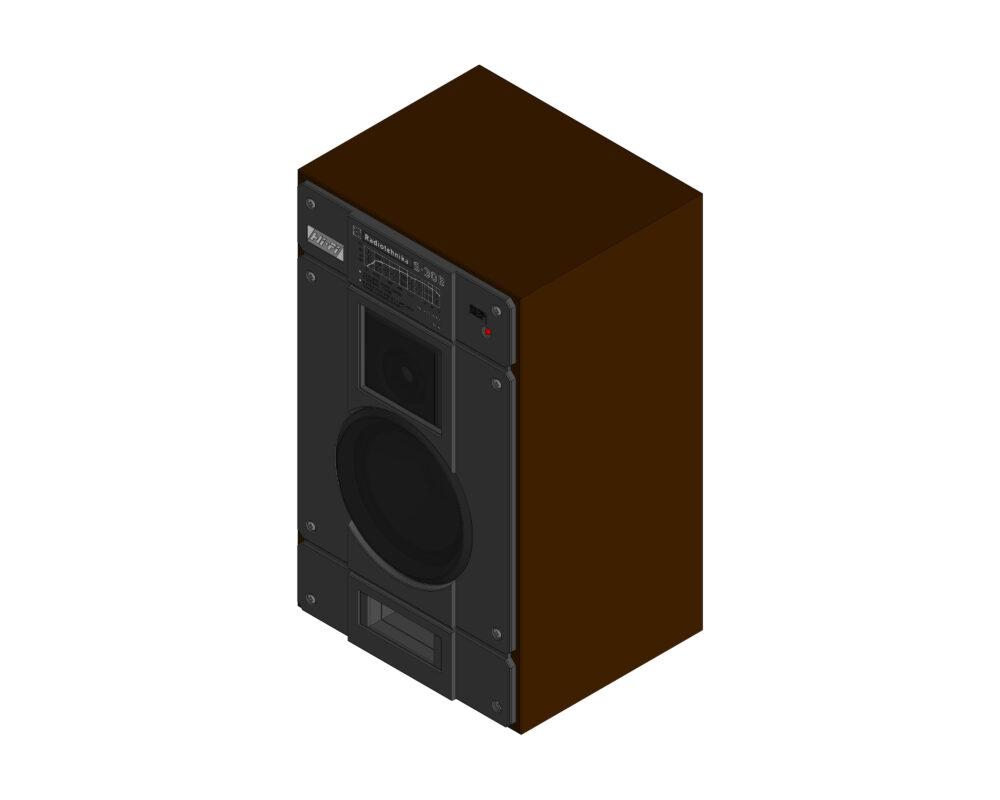

  • ЭСБ Radiotehnika S30B.a3d
  • ЭСБ Radiotehnika S30B.stp
