«Разработка и расчет цеха по ремонту Электроводонагревательных приборов»

Уфимский государственный университет экономики и сервиса
Кафедра машины аппараты предприятия технологии сервиса
Курсовая работа по дисциплине «Ремонт, техническое фирменное обслуживание БМП»
На тему:«Разработка и расчет цеха по ремонту Электроводонагревательных приборов»
Уфа 2015

В данной работе рассматривается цех по ремонту Электроводонагревательных приборов. Произведена разработка и расчет цеха.
Графическая часть содержит планировку цеха, общий вид электрического водонагревателя и чайника.
Курсовая работа содержит 2 листа формата А3 и 1 лист формата А2, 54 страниц пояснительной записки, содержащей 22 рисунков, 5 таблиц и 6 источников. (реферат к курсовой работе)

Электрические водонагреватели делятся на проточные и накопительные.
Проточный нагревает воду почти мгновенно при прохождении ее через корпус с термоэлектронагревателем (ТЭН). Он срабатывает автоматически, сразу после включения крана горячей воды. Преимуществ у проточного водонагревателя довольно много: компактные размеры, моментальный нагрев и, как следствие, постоянно в наличии горячая вода. Приборы данного типа с мощностью 3 - 6 кВт рассчитаны на стандартное напряжение 220 В. Их производительность - 2-3 л/мин. горячей воды температурой 25-30 oС (в функционирование прибора заложен принцип: чем меньше воды проходит через теплообменник, тем она сильнее нагревается).
Второй тип электрических водонагревателей - накопительные (бойлеры), которые оборудованы емкостью для набора воды объемом от 10 до 500 литров и выше. В отличие от проточных, где нагрев воды начинается в момент ее расхода, в накопительных водонагревателях нагрев воды до заданной температуры происходит заранее и, как правило, с использованием относительно малой мощности.

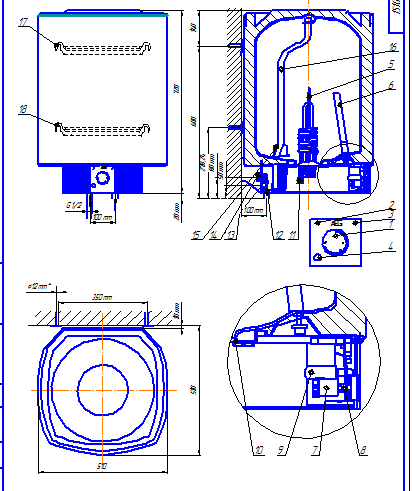

В конструкторской части был разработан Настенный накопительный водонагреватель AEG DEM 50 C

Техническая характеристика:
Вместимость, л-50
Нагрев воды, °C -35-82
Габаритные размеры: длина-510 ширина-510 высота-720
Масса, кг-30.

Состав: Электроводонагреватель (ВО), Чайник (ВО), Планировка цеха (МЧ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V14

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Приборостроение / Бытовая техника / «Разработка и расчет цеха по ремонту Электроводонагревательных приборов»

КР-электроводонагревательные приборы\Введение.doc
КР-электроводонагревательные приборы\Реферат.doc
КР-электроводонагревательные приборы\Основн.часть.doc
КР-электроводонагревательные приборы\Содержание.doc
КР-электроводонагревательные приборы\Заключение.doc
КР-электроводонагревательные приборы\список литературы.doc
КР-электроводонагревательные приборы\титул.docx
КР-электроводонагревательные приборы\Чертеж.cdw
КР-электроводонагревательные приборы\Чертеж5.cdw
КР-электроводонагревательные приборы\Чертеж15.cdw
КР-электроводонагревательные приборы\Чайник.png
КР-электроводонагревательные приборы\Электроводонагреватель.png
КР-электроводонагревательные приборы\Планировка цеха.png
КР-электроводонагревательные приборы\специфик.электроводонагрев.doc
КР-электроводонагревательные приборы\специфик.электрчайник.doc
КР-электроводонагревательные приборы
