Башкирский государственный агроинженерный университет
кафедра ТО и ремонта
Дипломный проект по ТО и ремонту тракторов
На тему "Проектирование цеха по ремонту тракторов"

Объектом дипломного проектирования является ООО «Сельхозтехника».
Цель работы – организация ремонта тракторов в условиях хозяйства.
Проведен расчет общей трудоемкости работ по цеху, разработана техноло-гия восстановления опорных катков, подобрано основное технологическое обору-дование, разработана конструкция стенда для разборки и сборки кареток подвески гусеничных тракторов, рассчитаны технико-экономические показатели работы цеха.
Рассмотрены вопросы безопасности труда на производстве, экологии и за-щиты окружающей среды, разработаны мероприятия при чрезвычайных ситуаци-ях.
Экономический эффект от организации цеха по ремонту тракторов состав-ляет 529,4 тыс. руб.
Срок окупаемости капиталовложений составляет 3,37 лет.

ОГЛАВЛЕНИЕ
стр.
ВВЕДЕНИЕ 6
1 КРАТКАЯ ХАРАКТЕРИСТИКА И АНАЛИЗ ПРОИЗВОДСТВЕН-НОЙ ДЕЯТЕЛЬНОСТИ ООО «СЕЛЬХОЗТЕХНИКА» ЕРМЕКЕЕВ-СКОГО РАЙОНА РБ 8
1.1 Общая характеристика предприятия 8
1.2 Организация и технология ремонта машин в мастерской 11
1.2.1 Общая характеристика ремонтной мастерской 11
1.2.2 Организация и технология ремонта машин на предприятии 14
1.2.3 Организация технического контроля 17
1.2.4 Состояние охраны труда и противопожарные мероприятия 17
1.2.5 Выводы и замечания по организации и технологии ремонта 18
1.3 Технико-экономические показатели деятельности предприятии 19
1.4 Выводы и задачи проекта 25
2 ПРОЕКТ ЦЕХА РЕМОНТА ТРАКТОРОВ В ЕРМЕКЕЕВСКОМ ООО «СЕЛЬХОЗТЕХНИКА» 26
2.1 Обоснование годовой программы по ремонту 26
2.2 Расчет трудоемкости дополнительных работ 26
2.3 Выбор режима работы предприятия и расчет фондов времени 27
2.4 Выбор метода организации ремонта машин 28
2.5 Выбор состава производственных участков и вспомогательных помещений мастерской 29
2.6 Распределение трудоемкостей работ по участкам 31
2.7 Расчет штата мастерской 31
2.8 Расчет в потребности и подбор основного технологического обо-рудования 33
2.9 Расчет производственных площадей и площадей вспомогатель-ных помещений мастерской 35
2.10 Общая компоновка мастерской 37
2.11 Выбор подъемно-транспортного оборудования 38
3 ТЕХНОЛОГИЯ ВОССТАНОВЛЕНИЯ ОПОРНОГО КАТКА ТРАК-ТОРА ДТ-175С 40
3.1 Обоснование необходимости восстановления опорного катка 40
3.2 Характеристика дефектов 40
3.3 Выбор рационального способа восстановления дефектов 41
3.4 Разработка маршрутной карты восстановления опорного катка 43
3.5 Разработка операционной карты наплавки обода катка 43
3.6 Расчеты нормы времени на токарную операцию 45
3.7 Расчет ремонтных размеров отверстия катка под ось 46
3.8 Разработка операционной карты вибродуговой наплавки оси 47

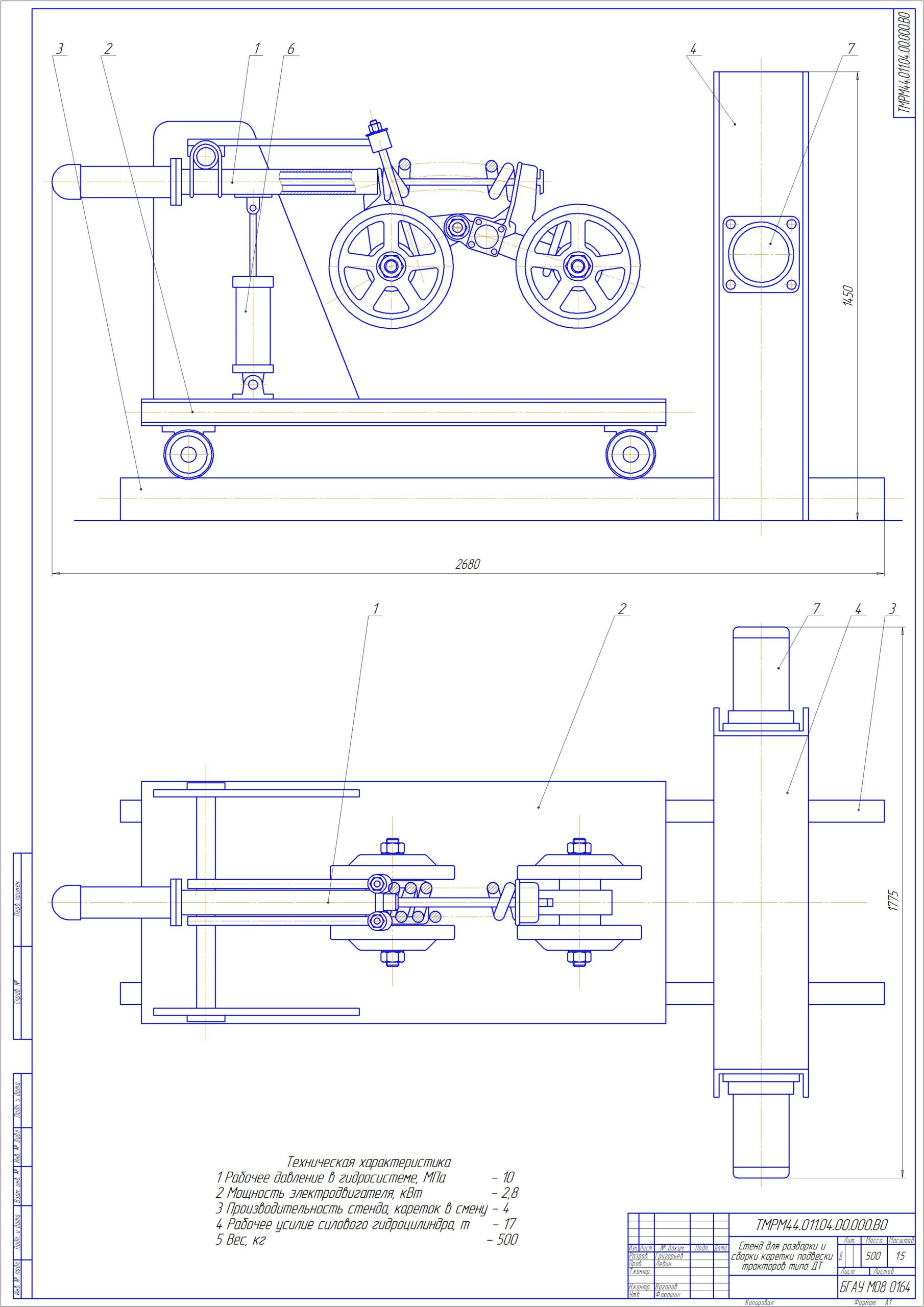

4 РАЗРАБОТКА СТЕНДА ДЛЯ РАЗБОРКИ И СБОРКИ КАРЕТОК ПОДВЕСКИ ТРАКТОРОВ ТИПА ДТ 49
4.1 Обоснование необходимости в разработке стенда 49
4.2 Обзор существующих конструкций 49
4.3 Описание стенда и принцип его работы 50
4.4 Технологические и конструктивные расчеты 51
4.4.1 Расчет тяги на прочность 51
4.4.2 Расчет пальца на прочность 54
4.4.3 Выбор гидроцилиндра 54
4.4.4 Выбор электродвигателя для привода гидросистемы 55
4.4.5 Выбор насоса 56
5 БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА 57
5.1 Обеспечение безопасности труда на производстве 57
5.2 Мероприятия по охране окружающей среды 62
5.3 Мероприятия по защите населения и материальных ценностей в чрезвычайных ситуациях 64
6 ТЕХНИКО-ЭКОНОМИЧЕСКАЯ ОЦЕНКА ПРОЕКТА 66
6.1 Технико-экономическая эффективность от восстановления катка 66
6.2 Технико-экономическая эффективность от внедрения установки 68
6.3 Технико-экономическая эффективность от организации цеха по ремонту тракторов 71
ЗАКЛЮЧЕНИЕ 75
