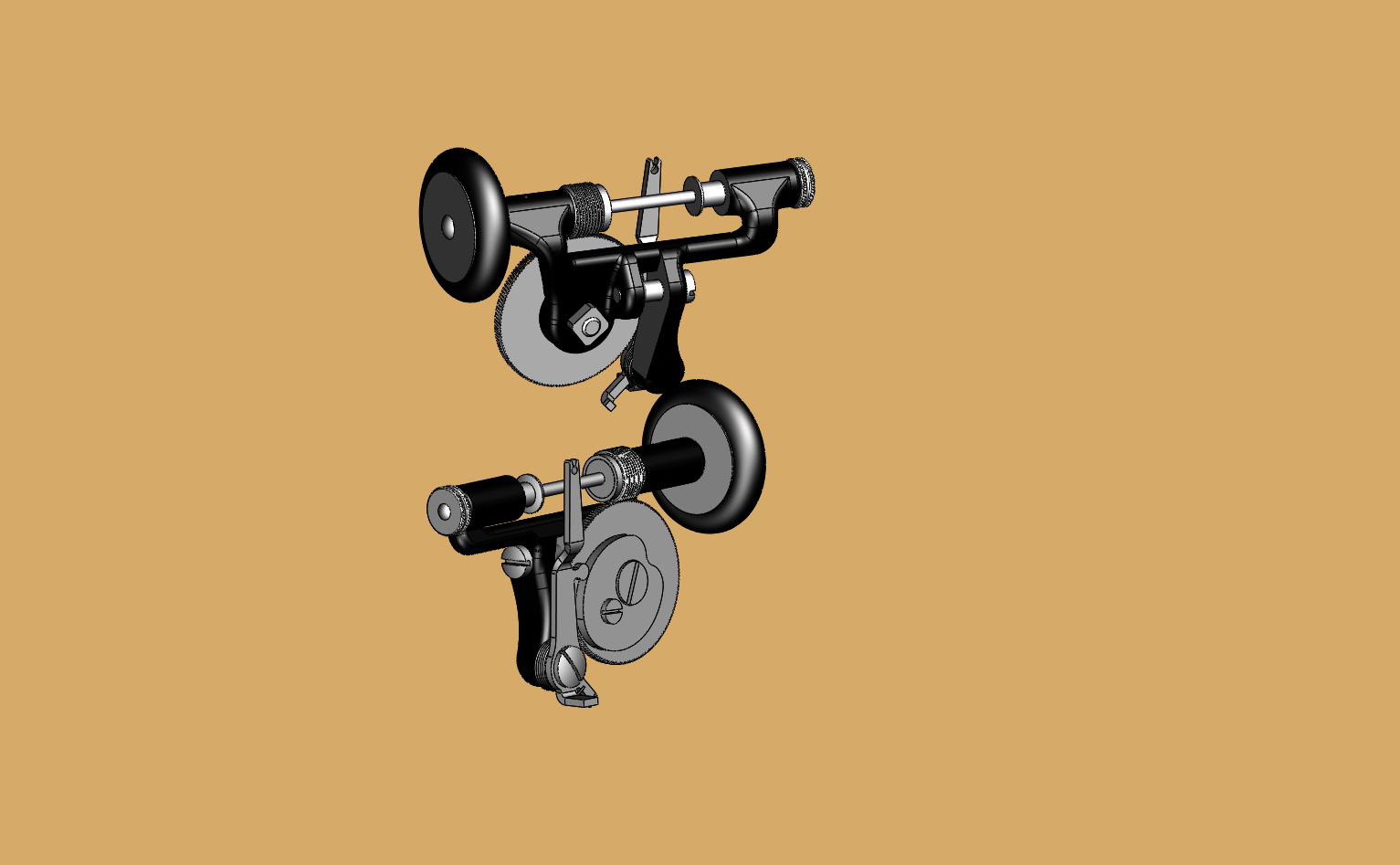

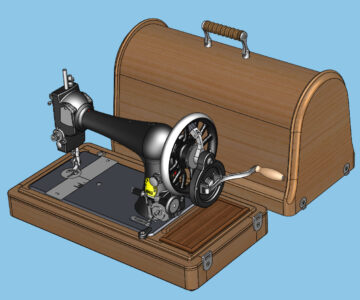

Механизм МШ01.6.700.000 Устройство намоточное является частью раритетной швейной машины Singer «с пулей» производства начала 20 века. Пулей назван поворотный летящий челнок швейной машины в виде заострённого цилиндра с шпулей внутри. Механизм предназначен для намотки нити на шпулю, вставляемую в челнок швейной машины, устанавливается на корпусе машины и приводится в действие ручным прижимом ролика устройства к вращающемуся маховику машины.
Стадия разработки - эскизный проект. В отличие от оригинала все размеры метрические.
Проект может использоваться в демонстрационных целях, либо для использования в других проектах или разработках.
Обозначения и наименования в проекте условные, приняты для удобства проектирования.
