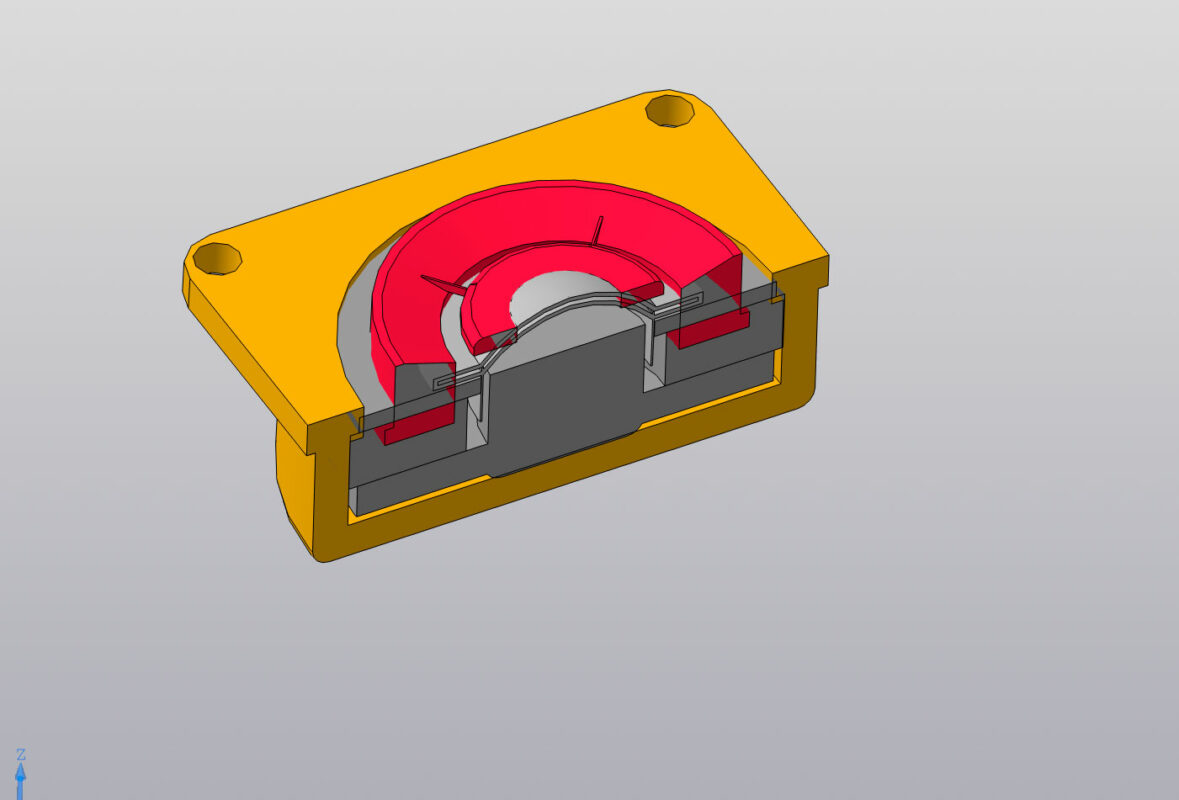

Головка динамическая 6 ГДВ-1-16 (3 ГД-2)

0
0
330
1
1
20

головка динамическая высокочастотная 6 ГДВ-1-16 (3 ГД-2)
Технические характеристики
Диапазон частот: 5000 – 18000 Гц

Неравномерность АЧХ: не более 8 дБ

Чувствительность: 90 дБ

Коэффициент гармонических искажений при рабочей мощности на частотах 6300 – 10000 Гц: 3%

Сопротивление: 15 Ом или 25 Ом

Паспортная мощность: 6 Вт

Долговременная мощность: 6 Вт

Кратковременная мощность: 6 Вт

Вес: 200 г.


Сообщить о проблеме
Дата
10.06.2019
Язык
Русский
Состав
Технологическая сборка
Софт
КОМПАС-3D 16.1 Как открыть?
Содержимое архива
  • 3гд2
    • 3гд-2.jpg
    • 3гд-2.stp
    • 3гд-2.t3d
    • верхний фланец.m3d
    • корзина.m3d
    • магнит система.t3d
    • магнит.m3d
    • нижний фланец.m3d
    • подвижная система.m3d
    • рупор.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Комментарии 1
user-avatar
Хороший чертёж для моделирования колонок.
Но есть проблемы:
1. Диаметр катушки дифузора (мембраны) - Подвижная система 6ГДВ-1
Высота каркаса звуковой катушки 8 мм, внутренний диаметр 20,3 мм, внешний (вместе с намоткой) – 20,9 мм. !!!! НО НЕ 19,93 мм как у вас.
2. Магнитная цепь 6ГДВ-1
Кольцевой ферритовый магнит марки М16БА190, размером К52х23х8 мм. Керн диаметром 20 мм. Верхний фланец с отверстием диаметром 21,2 мм. Высота воздушного зазора 2,5 мм, его радиальная ширина 0,6 мм. У вас: керн 18 мм. вместо 20, верхний фланец отверстие 20 мм вместо 21,2 мм, магнитный зазор - 1 мм, вместо 0,6 мм,
3. Нет установочного кольца, на которое крепится мембрана. Само кольцо крепится на магнит.
Посмотрите устройство динамика, если надо было точно размеры деталей.
Ну а если нужна была просто модель динамика для моделирования корпуса АС, то зачем вы её на разные части разбили? Можно было монолитную сделать....и не заморачиваться с отрисовкой мембраны и магнитной системы. Я скачал вашу модель, думая что там точные размеры купола есть и промежуточное кольцо размеры изменить под другую мембрану, но увы.... получилось что скачивание бесполезное.
Тут если почитать то и размеры указаны. И конструкция показана.
