Характеристики 3ГДШ-2-4, паспортные:
Диапазон частот 100-12500 Гц
Неравномерность АЧХ не более 12 дБ
Чувствительность 92 дБ
Коэффициент гармоник на частотах:
200-1000 Гц - 5%
2000-10000 Гц - 3%
Сопротивление 4 Ом
Паспортная мощность 3 Вт
Долговременная мощность 8 Вт
Кратковременная пиковая мощность 15 Вт
Резонанс 100 ±20 Гц
Полная добротность 0,8-1,8
Размеры 160х100х47 мм
Вес 330 г.

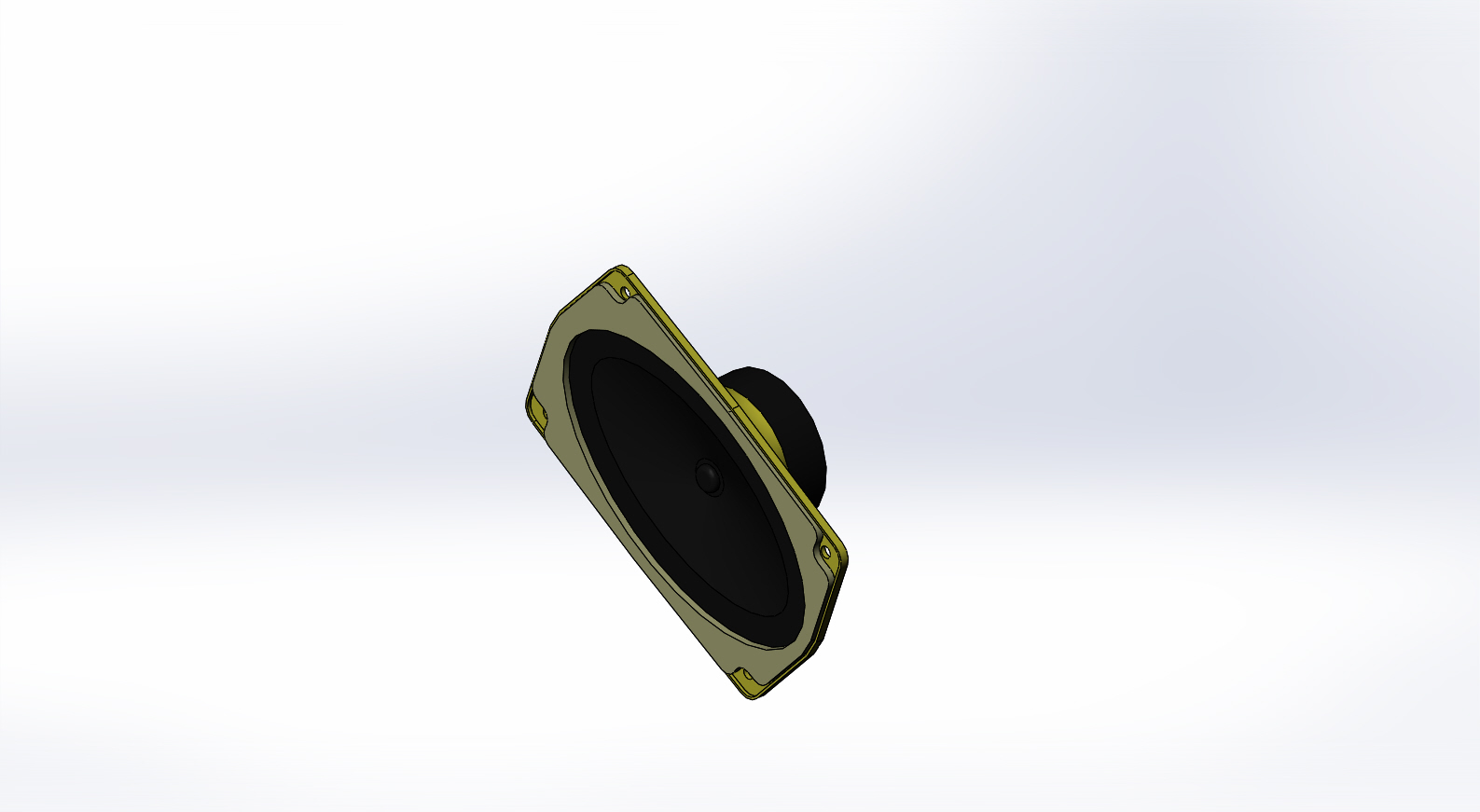

Добрый вечер! Модель (именно диффузор) совершенно не соответствует изделию. Оригинал чертежа на сайте производителя. Динамик имеет не овальную форму как в модели, а скорее сильно скруглённого прямоугольника. Главная сложность в отрисовке при autotrace в солиде из растра - как раз восстановить форму диффузора. Очевидно, что можно мириться с низкой детализацией модели, однако форма отверстия в корпусе колонки самый принципиальный момент. Спасибо!
