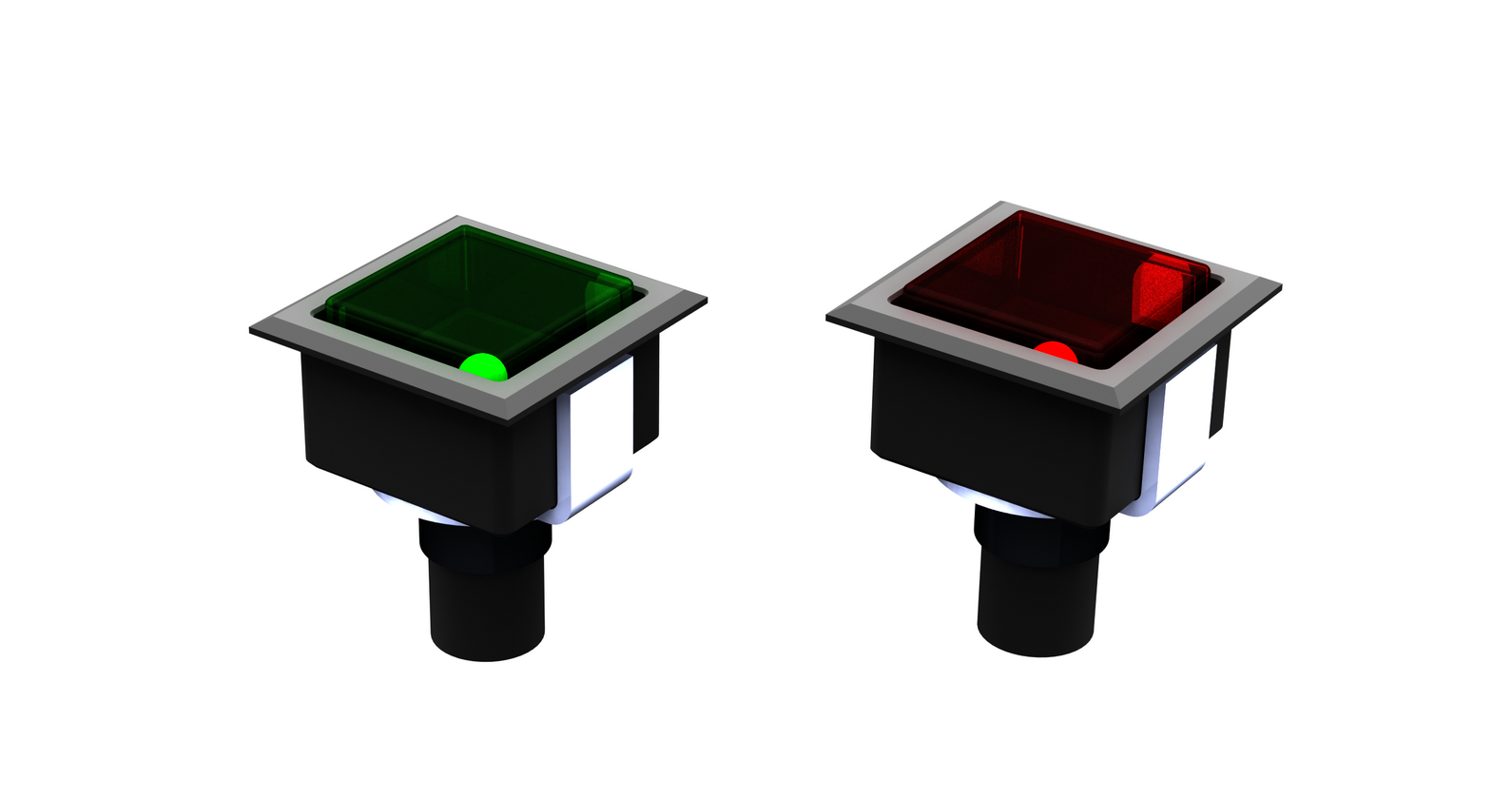

Индикатор кнопка (зеленый, красный)

индикатор кнопка (зеленый, красный)
Индикаторы предназначены как для утопленного, так и для выступающего монтажа на панели. Они имеют класс защиты по передней панели IP40.
Основные характеристики:
Вывод: под пайку;
Рабочий ток: 10 мА / 2 мА;
Параметры линзы:
- цвет – зелёный, красный;
- форма – плоская;
- материал – пластик;
- оптика – полупрозрачная;
Цвет фронтальной рамки – чёрный;
Материал фронтальной рамки – пластик.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 16SP1

Файлы:

Каталог / Машиностроение и механика / Приборостроение / Индикатор кнопка (зеленый, красный)

Индикатор кнопка\индикатор в сборе зел.SLDASM
Индикатор кнопка\индикатор в сборе.SLDASM
Индикатор кнопка\индикатор зел.SLDASM
Индикатор кнопка\индикатор кр.SLDASM
Индикатор кнопка\индикатор красный.SLDASM
Индикатор кнопка\гайка.SLDPRT
Индикатор кнопка\диод зел.SLDPRT
Индикатор кнопка\диод кр.SLDPRT
Индикатор кнопка\колпачек кнопки зел.SLDPRT
Индикатор кнопка\колпачек кнопки кр.SLDPRT
Индикатор кнопка\кольцо.SLDPRT
Индикатор кнопка\корпус.SLDPRT
Индикатор кнопка\основание кнопки.SLDPRT
Индикатор кнопка\упор.SLDPRT
Индикатор кнопка
