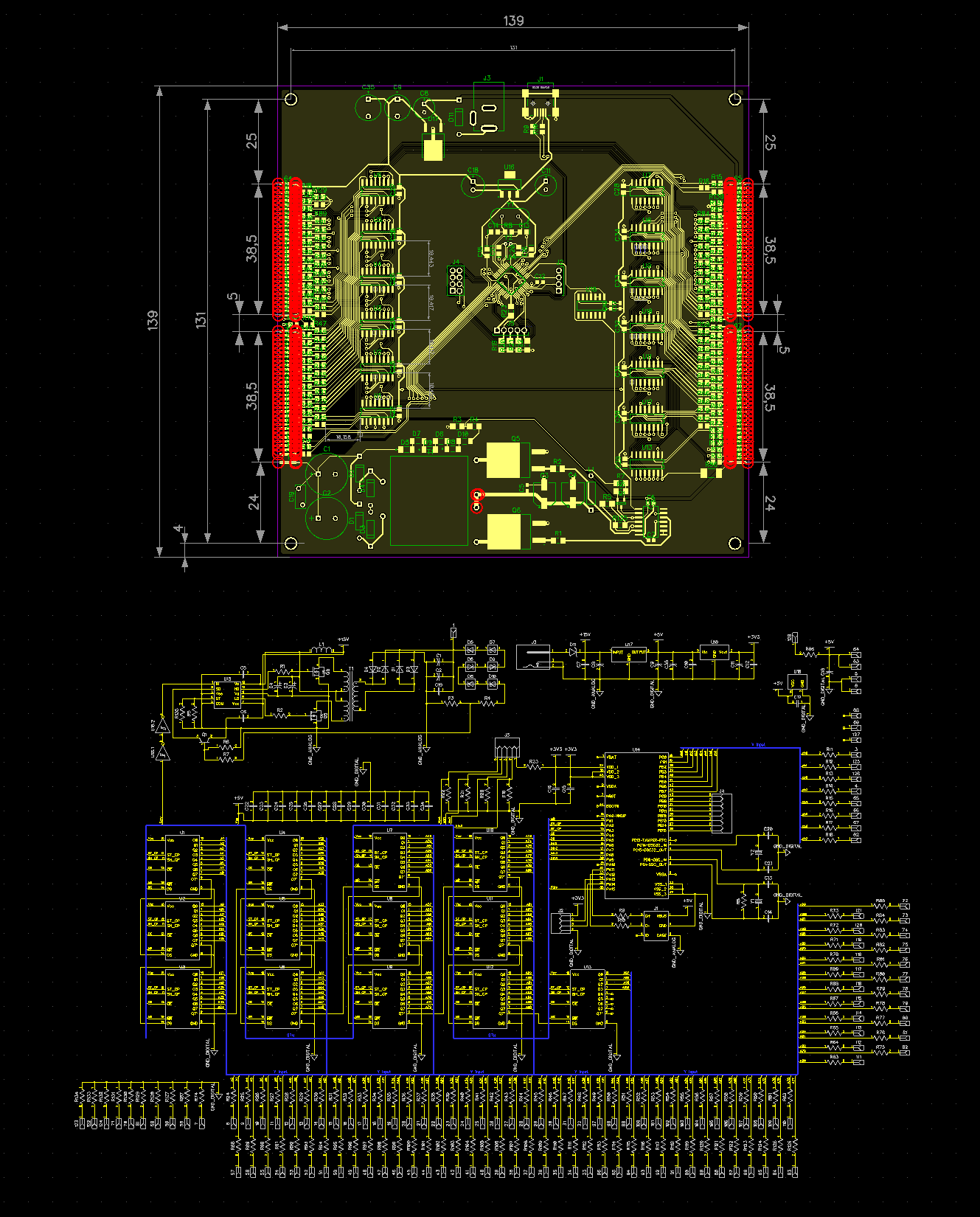

Контроллер с блоком питания для графического дисплея ИМГ-1-02 (ГИП-10 000) под управлением МК STM32F103C8, содержит импульсный преобразователь для получения анодного напряжения (250 вольт) и блок сдвиговых регистров для построчного отображения графических изображений разрешением 100х100 точек
