Концентрический твинаксиал

Штырь к разъему Amphenol DTL 17-52 под пайку на печатную плату и для обжимку провода .

Состав: 3D Сборка

Софт: SolidWorks 2014

Файлы:

Концентрический твинаксиал/

Концентрический твинаксиал/Центральный контакт - пайка.SLDPRT

Концентрический твинаксиал/Средний контакт - пайка.SLDPRT

Концентрический твинаксиал/Изолятор внутренний - пайка.SLDPRT

Концентрический твинаксиал/Изолятор внешний.SLDPRT

Концентрический твинаксиал/21-XXXXX-XXX (Штырь с выводами под плату).SLDASM

Концентрический твинаксиал/Средний контакт.SLDPRT

Концентрический твинаксиал/Втулка.SLDPRT

Концентрический твинаксиал/Черный изолятор.SLDPRT

Концентрический твинаксиал/Внешний контакт.SLDPRT

Концентрический твинаксиал/Центральный контакт.SLDPRT

Концентрический твинаксиал/Изолятор внешний - пайка.SLDPRT

Концентрический твинаксиал/Изолятор внутренний.SLDPRT

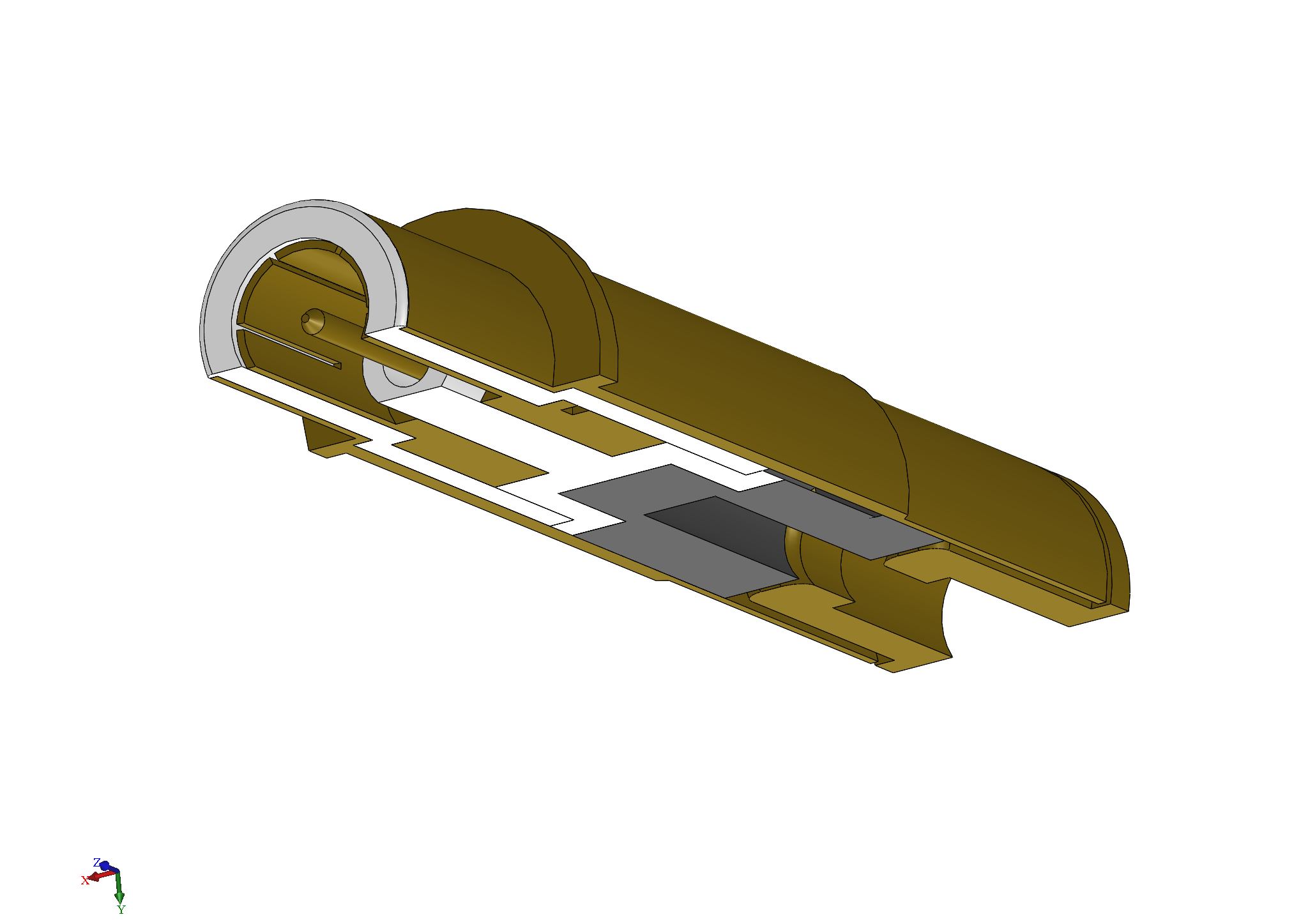

Концентрический твинаксиал/21-33190-529 (Штырь под обжимку по MIL-C-39029_90).SLDASM

Концентрический твинаксиал/Внешний контакт - пайка.SLDPRT
