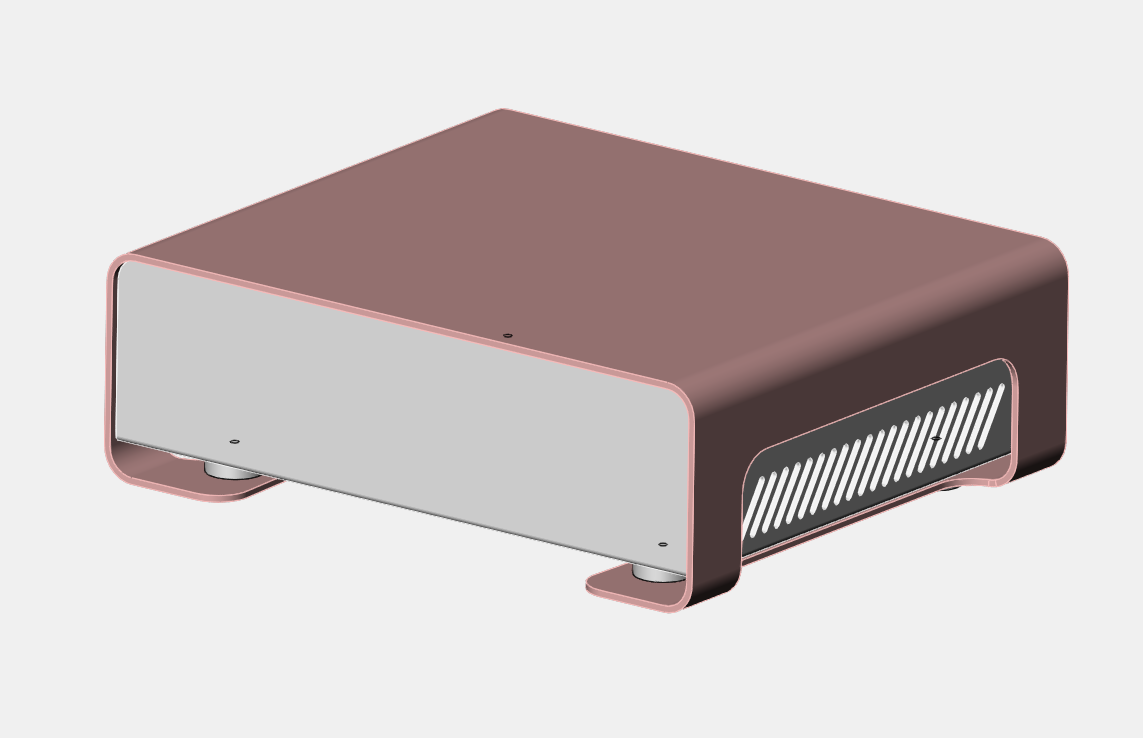

Корпус приборный с Алиэкспресс, модель GOF P01 248.4x81.5x209

Корпус из гнутого листового алюминия, безцветный АнОкс на центральной части
и ножках, цветной АнОкс на крышке.

Модель изначально создавалась по чертежу с сайта продавца, потом уточнялась
по реальному корпусу. Твердотельное моделирование и листовой металл в SolidWorks.

Корпус продается на Алиэкспресс, в разных размерах и цветах.

Состав: 3D сборка

Софт: SolidWorks 2022

Файлы:
countersunk flat head cross recess screw_din.sldprt
GOF 248.4-81.5-209 - Вставка.SLDPRT
GOF 248.4-81.5-209 - Корпус в сборе.SLDASM
GOF 248.4-81.5-209 - Корпус в сборе.STEP
GOF 248.4-81.5-209 - Крышка.SLDPRT
GOF 248.4-81.5-209 - Ножка.SLDPRT
GOF 248.4-81.5-209 - Опора.SLDPRT
readme.txt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

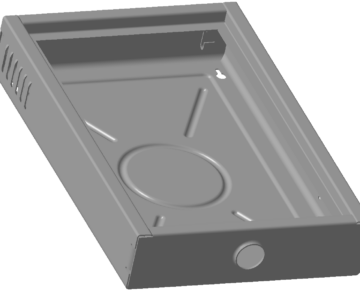

Корпус с листового материала
Бесплатно
Софт: КОМПАС-3D V14
Состав: Модель одной деталью
2
91
293
1973
Корпус с листового материала

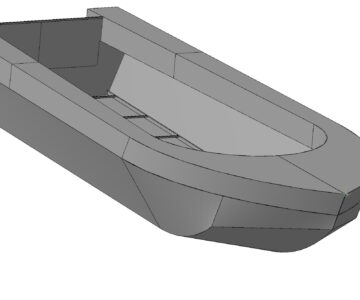

Зд модель корпуса
Рейтинг: 20
Софт: NX 11
Состав: Модель одной деталью, растровы
0
0
0
16
Зд модель корпуса

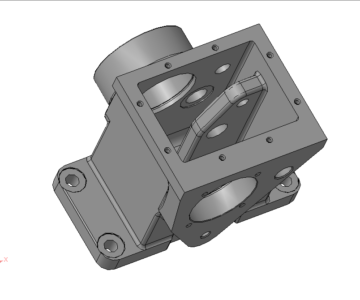

Модель корпуса редуктора
