Многоканальное реле 5П59.22ПТ-5-5 ЗАО "Протон-Импульс"

Многоканальное реле постоянного тока с двумя нормально разомкнутыми и двумя нормально замкнутыми однополярными каналами
и ключом статусного сигнала предназначено для применения в системах автоматики железнодорожного транспорта.

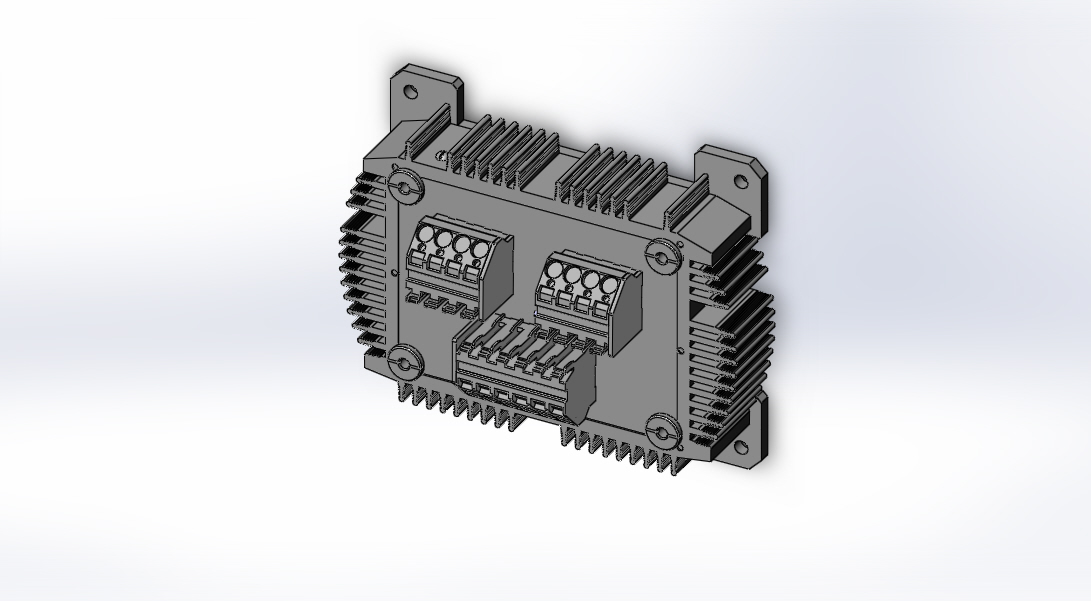

РЕЛЕ МНОГОКАНАЛЬНОЕ ПОСТОЯННОГО ТОКА
5П59.22ПТ-5-5
Реле имеет:
- четыре канала с защитой по току, цепи которых изолированы друг от друга, других цепей реле и корпуса;
- питающее напряжение, цепи которого гальванически связаны с цепями ключа статусного сигнала и изолированы от других цепей
реле и корпуса;
- цепь управления, изолированную от других цепей и корпуса;
- ключ статусного сигнала с защитой от короткого замыкания цепи нагрузки ключа;
- светодиодную индикацию о состоянии каждого канала (при открытом канале светится, при закрытом нет) и ошибки в работе канала
реле (прерывистое свечение);
- светодиодную индикацию о наличии питающего напряжения;
- защиту от неправильной полярности напряжения подключаемого к цепи питания и цепи управления.
Подключение к цепям реле осуществляется через клеммы WAGO
