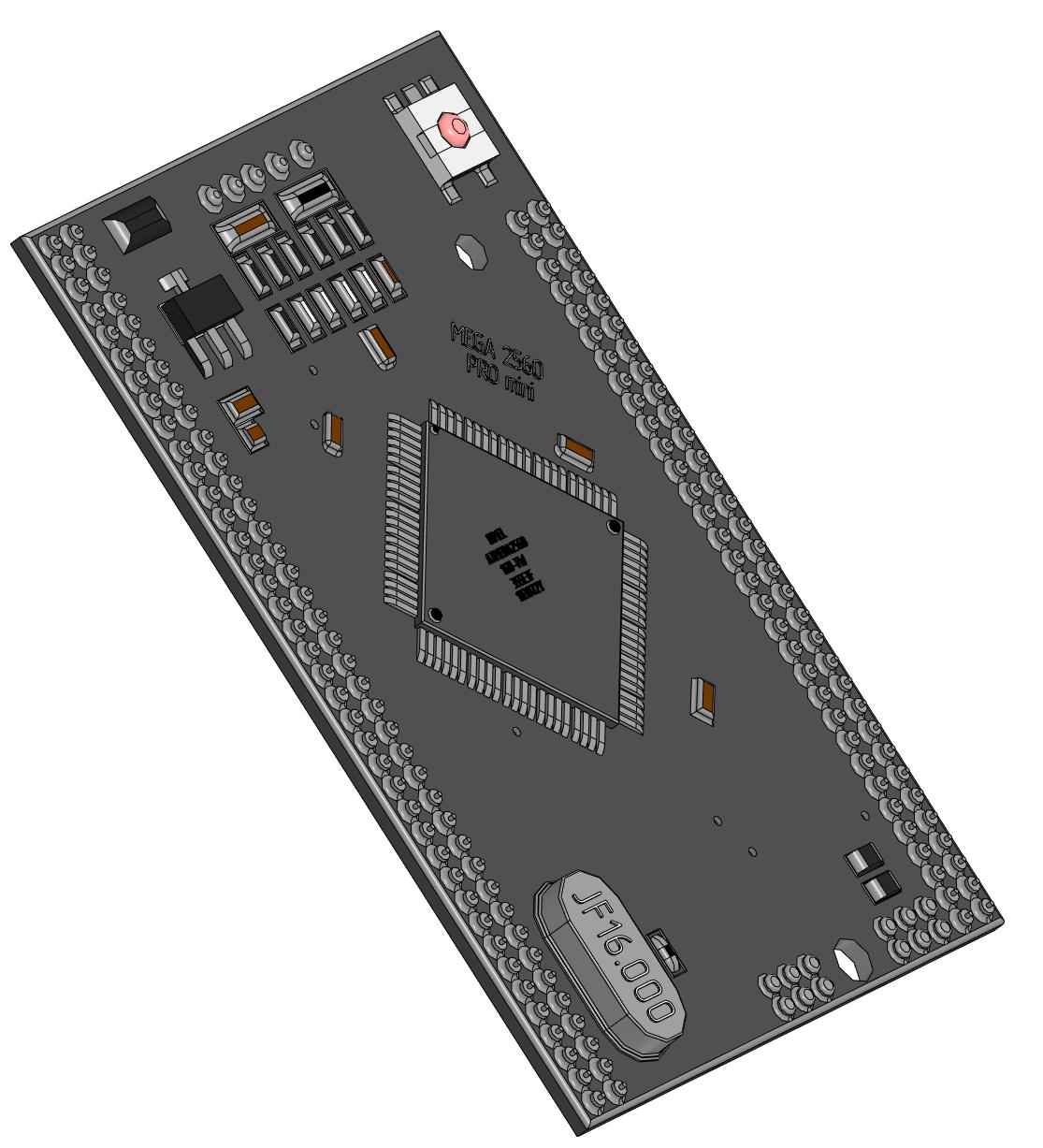

3D-модель выполнена с целью создания корпусов для устройств в составе которых присутствует плата Mega 2560 PRO MIN(драйвер управления светильниками на дистанции). Версий таких плат много поэтому выполнена одна из возможных версий (та которая была у меня).
Комментарии к модели:
Миниатюрная отладочная плата, построенная на микроконтроллере ATmega2560 с USB-UART интерфейсном чипе CH340G.
Плата имеет компактный размер 38х52 мм. Плата по функционалу схожа с Arduino Mega 2560. Является более упрощенной, но такой же стабильной, и использует оригинальный чип ATmega2560 (16 МГц тактовая частота).
Плата использует чип CH340G как преобразователь UART-USB. Чип CH340G - является бюджетным решением. При частоте работы в 12МГц, дает стабильный результат обмена данными (для верной установки драйверов на компьютер следуйте инструкциям).
Mega 2560 CH340G/ATmega2560- подключается к компьютеру по microUSB кабелю.
Технические подробности:
Форм-фактор: Mega PROMINI
Микроконтроллер: ATmega 2560 (16 МГц)
Входное напряжение: 6-9 В (пиковое значение 18 В)
70 цифровых входов / выходов
16 аналоговых входов
14 PWM
4 шины UART
На плате не обозначен MicroUSB разъем
