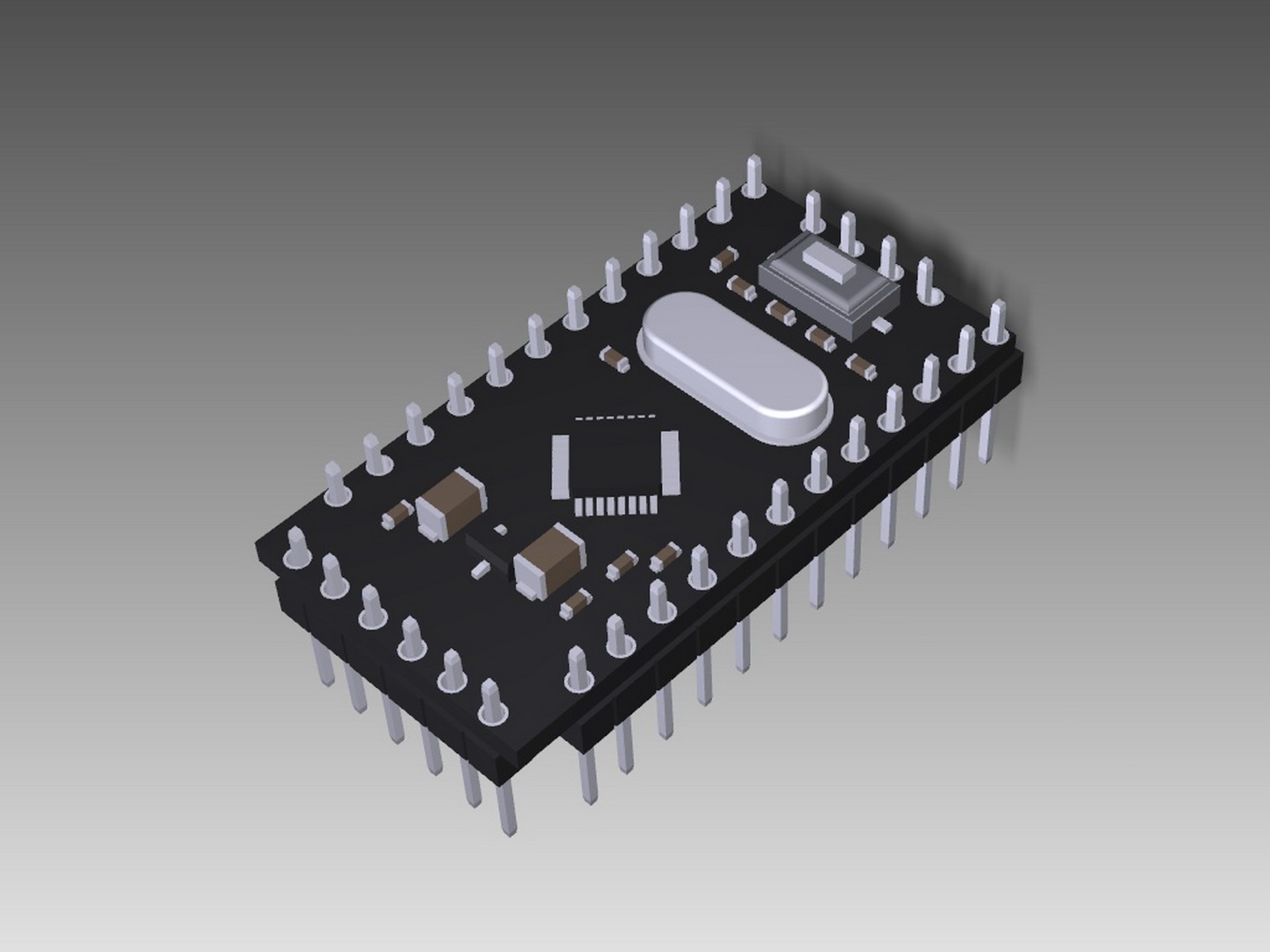

Представлена схема микроконтроллера - Arduino Pro Mini. Это одна из самых простых и миниатюрных плат Ардуино. На ней только минимум компонентов: микроконтроллер, кварцевый резонатор, блокировочные конденсаторы, два светодиода и стабилизатор напряжения. Плата представлена в сборе с штырьковыми колодками.
