Плата драйвера шагового двигателя DRV8825

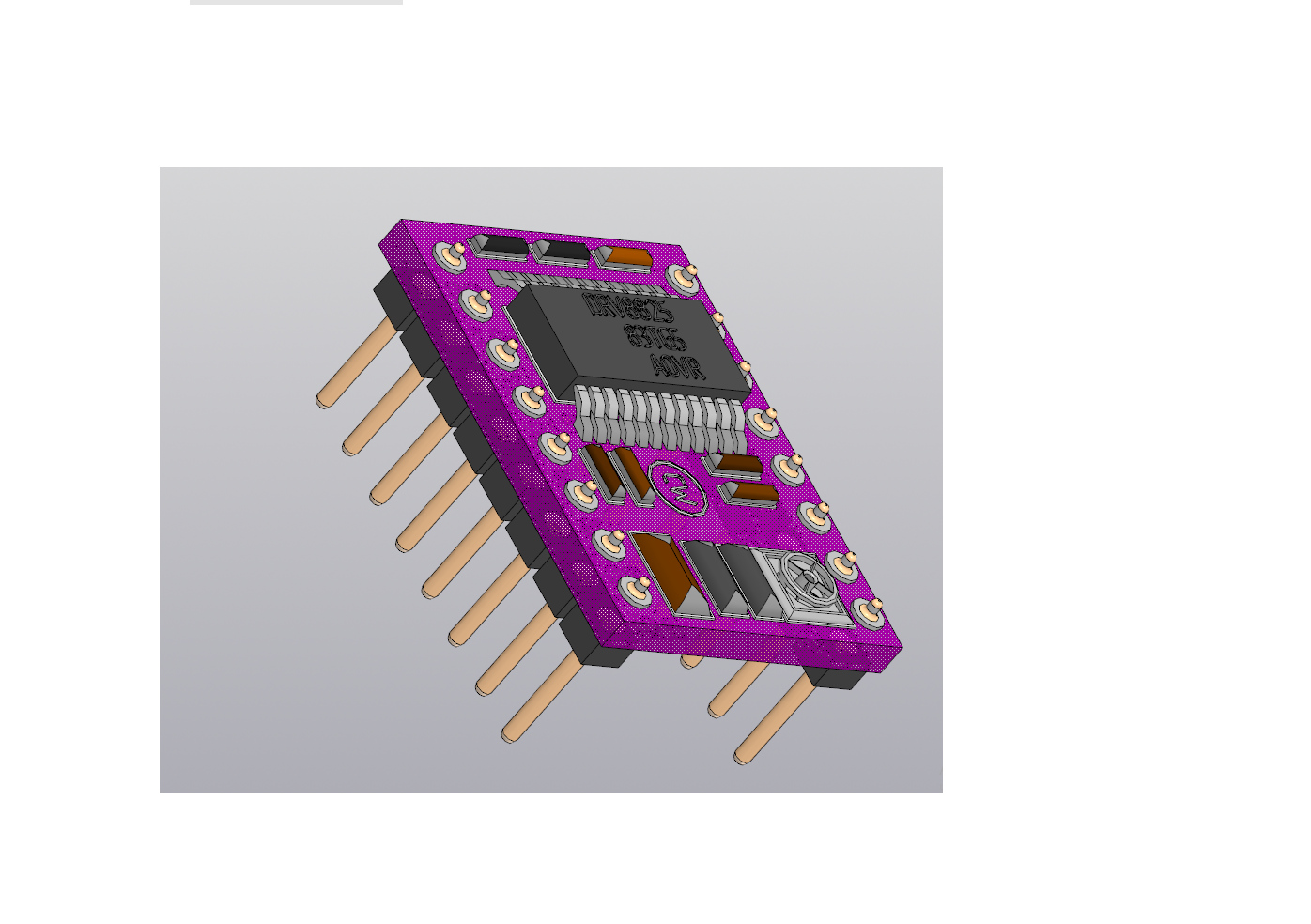

3D-модель выполнена с целью создания корпусов для устройств в составе которых присутствует плата DRV8825 (драйвер управления электродвигателем ). Версий таких плат много поэтому выполнена одна из возможных версий (та которая была у меня).
Комментарии к модели:
Плата создана на базе микросхемы DRV8825 компании Texas Instruments - драйвера биполярного шагового двигателя.

Особенностями DRV8825 являются регулируемый ток, защита от перегрузки и перегрева, драйвер также имеет пять вариантов микро шага (вплоть до 1/32-шага).

Он работает от напряжения 8,2 - 45 В и может обеспечить ток до 1,5 А на фазу без радиатора и дополнительного охлаждения.

Простой интерфейс управления шагом и направлением вращения электродвигателя шесть различных разрешений перемещения: полный шаг, 1/2-шага, 1/4-шага, 1/8-шага, 1/16-шага, 1/32 шага.

С помощью подстрочного резистора, можно установить максимальный выходной ток. Это позволит настроить оптимальный режим работы двигателя.

Встроенное интеллектуальное управление, автоматически выбирает режим регулировки затухания тока.

Имеется защитное отключение при перегреве и перегрузке по току, Защита от короткого замыкания на землю, защита от замыкания в нагрузке.

Характеристики:
► Напряжения питания: от 8,2 до 45 В
Установка шага: 1, 1/2, 1/4, 1/8, 1/16, 1/32
Напряжение логики: 3.3 В
Защита от перегрева: Есть
Максимальный ток на фазу: 1.5 А без радиатора, 2.5 А с радиатором.
Габариты модуля: 20 мм х 15 мм х 10 мм
