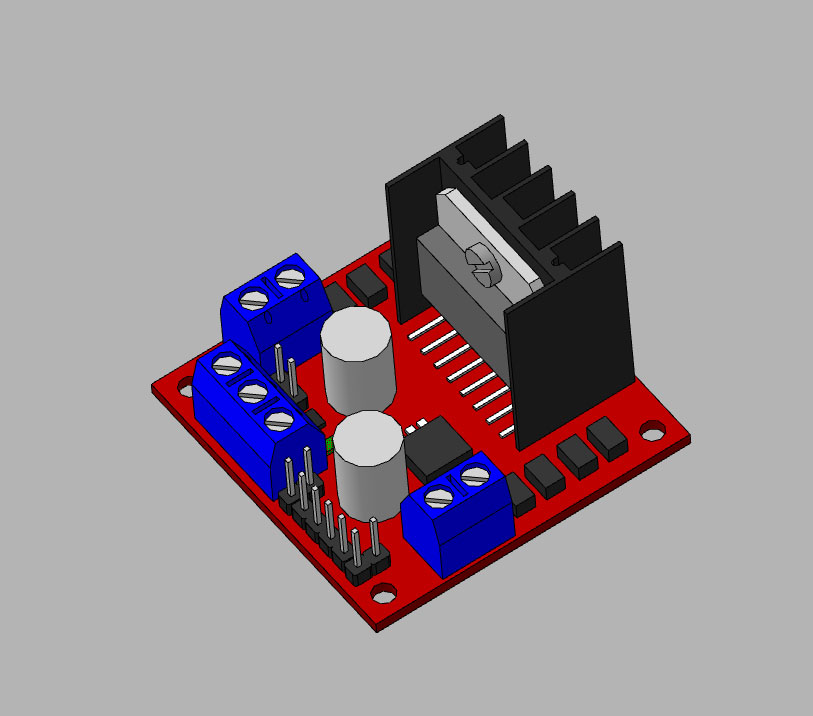

3D-модель выполнена с целью создания корпусов для устройств в составе которых присутствует плата L298N (драйвер шагового двигателя или 2 двигателей ДПТ). Версий таких плат много поэтому выполнена одна из возможных версий (та которая была у меня).
Комментарии к модели:
- размеры платы, разъемы, крепежные отверстия выполнены по обмерам платы, т.к. документации на момент создания модели я не нашел;
- остальные элементы (резисторы, конденсаторы, микросхемы, светодиоды и др.) – выполнено по обмерам физической платы имеющейся в моем распоряжении (их можно считать ориентировочными или выполненными для справки).
- Главная -
- Чертежи -
- Машиностроение и механика -
- Приборостроение -
- Плата L298N - драйвер шагового двигателя или 2 двигателей ДПТ
Плата L298N - драйвер шагового двигателя или 2 двигателей ДПТ
0
26
697
11
0
20

Сообщить о проблеме
Автор
Дата
21.07.2017
Язык
Русский
Состав
модель одной деталью
Софт
КОМПАС-3D 15.1
Как открыть?
Содержимое архива
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
