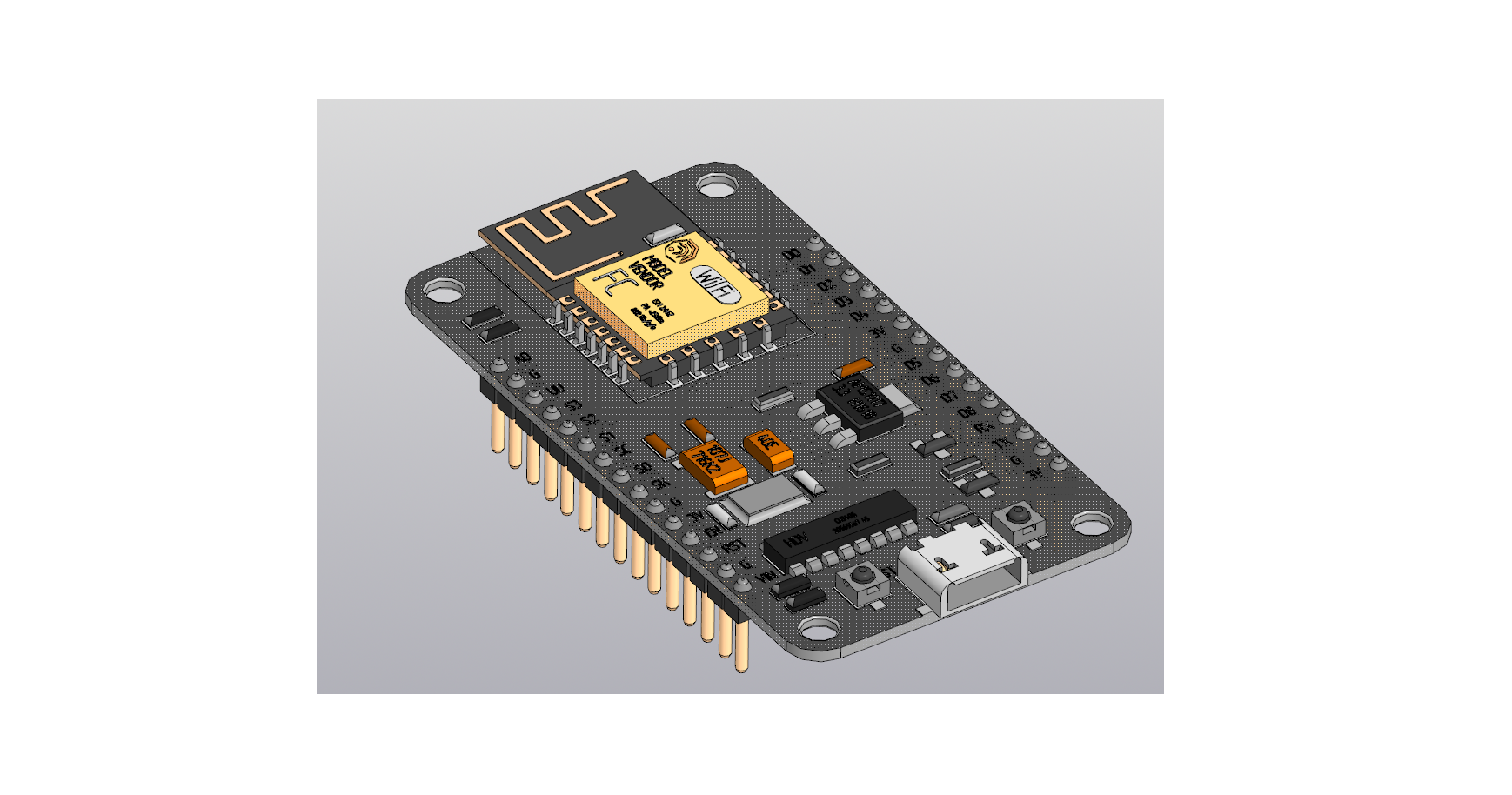

3D-модель выполнена с целью создания корпусов для устройств на базе микроконтроллера беспроводного модуля ESP8266 с возможностью отправки данных в локальную сеть или интернет на основе технологии Wi-Fi. Версий таких плат много поэтому выполнена одна из возможных версий (та которая была у меня).
Комментарии к модели:
Отличие платы от стандартных решений на базе модуля ESP8266 заключается в том, что в нее загружена прошивка NodeMCU, которая позволяет интерпретировать команды языка Lua, создавать файлы во Flash памяти модуля ESP8266 и выполнять их.
Для подключения внешних устройств модуль имеет 11 портов ввода/вывода. Кроме того, некоторые из выводов мультиплексированы с интерфейсами UART, I2C, SPI, PWM и ADC. Для удобства макетирования, все выводы платы выполнены с шагом 2,54 мм. Питание платы, а так же загрузка кода, осуществляется через MicroUSB разъем. Кроме того, в отличие от использования стандартных AT команд, прошивка NodeMCU позволяет отправлять модуль в режим глубокого сна для снижения энергопотребления и открывает доступ к широким возможностям модуля, недоступным в стандартной прошивке.
Напряжение питания модуля 3,3 вольта. На плате есть регулятор напряжения, позволяющий питать через USB.
Характеристики:
Модификация: NodeMCU DevKit v0.9;
Беспроводной интерфейс: Wi-Fi 802.11 b/g/n 2,4 ГГц;
Режимы: P2P (клиент), soft-AP (точка доступа);
Максимальная выходная мощность: 19,5 дБ·мВт (89 мВт);
Встроенный USB-UART(TTL) конвертер на чипе CH340;
Номинальное напряжение: 3,3 В;
Максимальный потребляемый ток: 220 мА;
Поддерживает интерфейсы: І2С, 1-Wire, SPI;
Портов ввода-вывода свободного назначения: 11;
Частота процессора: 80 МГц;
Объём памяти для кода: 64 кБ;
Объём оперативной памяти: 96 кБ;
Габариты: 58×31 мм
