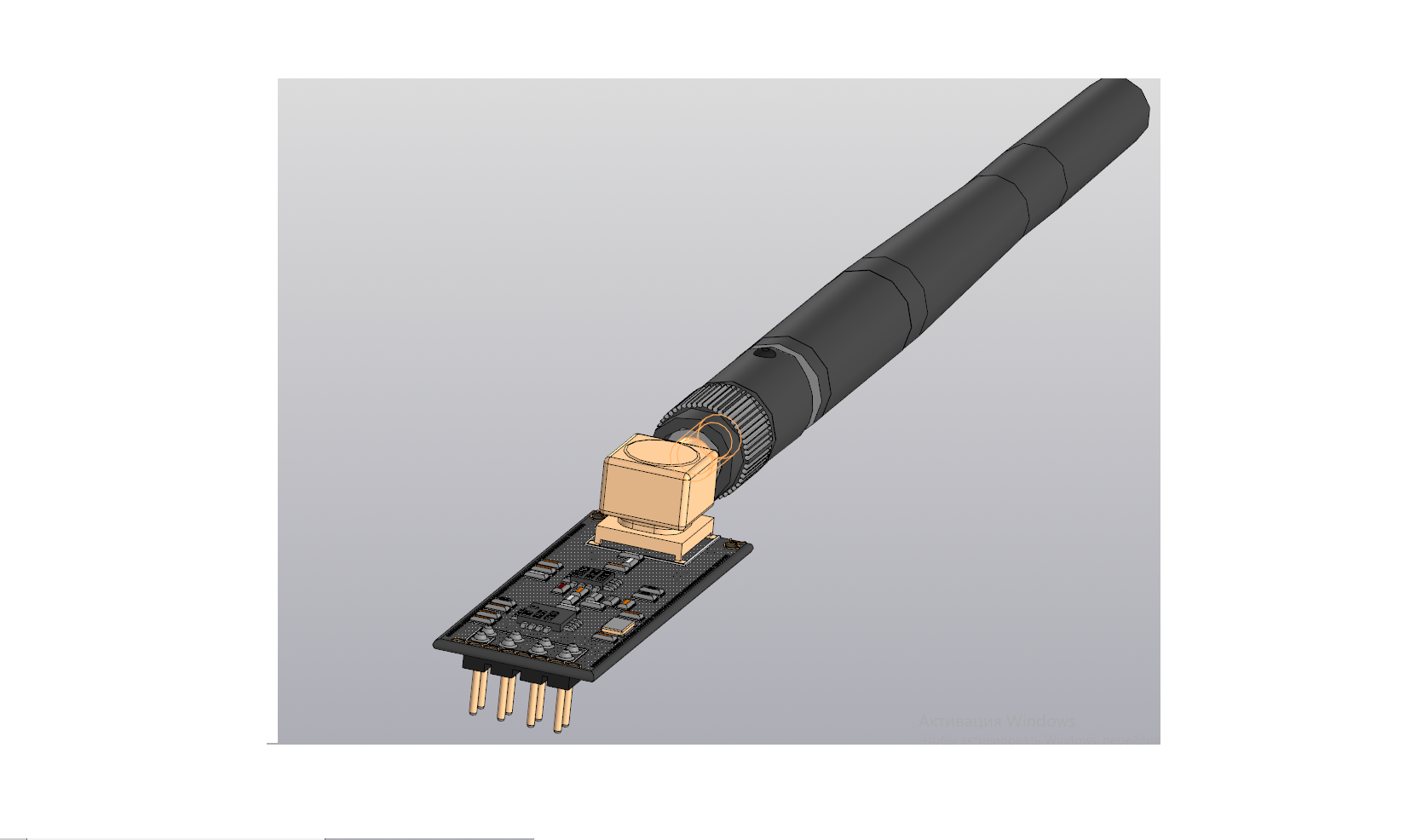

3D-модель выполнена с целью создания корпусов для устройств на базе микроконтроллера GMSK модуля NRF24L01 PA LNA. Версий таких плат много поэтому выполнена одна из возможных версий (та которая была у меня).
Комментарии к модели:
Модуль работает на частоте 2.4 ГГц (частота использования WiFi). Предназначен для связи микроконтроллеров ( Arduino, AVR, PIC ) между собой, а так же для : телеметрии, дистанционного управления, создания беспроводной сети, пожарной безопасности, сигнализации и т.д.
Технические характеристики
Модель: NRF24L01+PA+LNA
Напряжение питания: DC от 1.8 до 3.6 вольт
Рекомендуемое напряжение питания: DC от 3 до 3.6 вольт
Частота: 2.4 ГГц.
Рабочая частота: 2400 - 2524 МГц.
Модуляция: GMSK
Интерфейс: SPI
Максимальная мощность передачи: 20 ДБ м.
Рабочий диапазон температур: от -45 до +85 градусов по Цельсию
Дальность передачи: до 1100 метров
Скорость передачи данных: до 2 Мбит/с (до 520 метров: 2 Mbps, до 750 метров: 1 Mbps, до 1100 метров:250 Kbps)
Мульти частотные точки: 125 частотных точек
Поддержка пересылки потерянных пакетов: да
Потребляемый ток: до 115 мА
Ток передачи: 115 мА
Ток приема: 45 мА
Ток в режиме ожидания: 26 мкА
Чувствительность приёмника: -95 дцБм
Усиление PA: 20 дцБ
Усиление LNA: 10 дцБ
Размер платы: 15 x 48 мм
