Преобразователь интерфейсов RS232 RS485 EL203-9

Адаптер RS232 в RS485 позволяет подключать к устройству, оснащенному RS232 до 256 устройств по интерфейсу RS485.
Описание
• Автоматическое определение направления передачи по интерфейсу RS-485;
• Гальваническая изоляция интерфейса RS485 1кВ;
• Гальванически изолированное напряжение 5В, выведенное на разъём интерфейса RS485;
• Выход интерфейса RS485 имеют защиту от статического электричества и подключения напряжения до 60В;
• Поддерживаются все сигналы RS232 в соответствие с EIA232E Standard;
• Уровни сигналов интерфейса RS232 соответствует EIA232E Standard;
• Рабочий диапазон температур от –40 до +85С°.

Технические характеристики
Общие параметры
Интерфейсы RS232 RS485
Напряжение питания, В
9...35
Максимальный ток потребления, А
0,1
Материал корпуса
Без корпуса
Монтаж
На винты
Температурный диапазон работы, С
-40...+85
Габаритные размеры, мм
80 x 30 x 15
Масса, г
25
Параметры интерфейса RS232
Максимальная скорость передачи, кбит/с
120
Разъём
Клеммы
Сигнальные линии интерфейса
RXD, TXD, GND
Параметры интерфейса RS485
Максимальная скорость передачи, кбит/с
120
Разъём
Клеммы
Сигнальные линии интерфейса
A, B, +5, GND
Управление направлением передачи
Автоматически
Сопротивление согласующего резистора, Ом
120
Допустимое рабочее напряжение между линиями А и GND, В и GND, В
-0,6...+12
Предельно допустимое напряжение между линиями А, В, GND, В
-60...+60

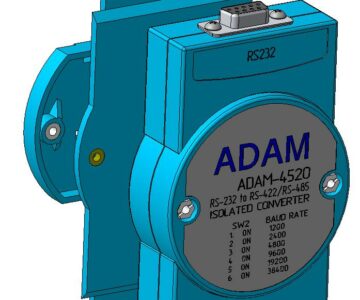

3D Сборка сделана для моделирования применения в своих разработках.

Состав: 3D модель покупного изделия Язык документа

Софт: STEP / IGES AP214
