Модернизация преобразователя напряжения 9-12 В

Белорусский Государственный Университет Информатики и Радиоэлектроники
Кафедра инженерной графики
Курсовой проект по дисциплине "Прикладные пакеты векторной графики"
На тему "Преобразователь напряжения"
Минск 2015

Целью данной курсовой работы является модернизация преобразователя напряжения. Преобразователь напряжения предназначен для снижения напряжения (с 12В до 9В).
Конструктивно преобразователь напряжения представляет собой печатную плату, на которой установлены радиоэлементы и отдельные детали. Печатная плата выполнена из стеклотекстолита СТФ-1-35Г-2,0. Печатные проводники находятся на другой стороне платы.
Радиоэлементы устанавливаются на плате по ОСТ 4.010.030-81 согласно маркировке на плате: конденсатор- по варианту IIв, резисторы МЛТ- по варианту IIа. Установка конденсатора производится через текстолитовую прокладку, предварительно покрытую с двух сторон клеем БФ-2 ГОСТ 12172-74. Также на плате закрепляются монтажные лепестки (лепесток 2-1, 6-3, 0-18 ГОСТ 16840-78); два уголка, на одном из которых установлен резистор СПО, на другом – транзистор, и 4 стойки. Материал деталей – алюминиевый сплав Д16. Уголки присоединяются к плате при помощи винтов, гаек и шайб, стойки к плате – винтов и шайб; транзистор крепится к уголку посредством винта. Все винты по ГОСТ 1491-80, гайки по ГОСТ 5916-70, шайбы по ГОСТ 11371-78. Электромонтаж резистора СПО производится проволокой ММ 0,8 ГОСТ 2112-79. Пайка радиоэлементов и монтажных лепестков осуществляется припоем ПОС 61 ГОСТ 21930-76.
Основным методом модернизации преобразователя напряжения был метод замены устаревших элементов их аналогами. Их электрические характеристики были оставлены аналогичными старым элементам, а габаритные размеры, по возможности, уменьшены.

Содержание

Введение 3
1. Обзорная часть 4
2. Анализ технического задания 10
3. Проектирование печатного узла 15
Заключение 18
Литература 19

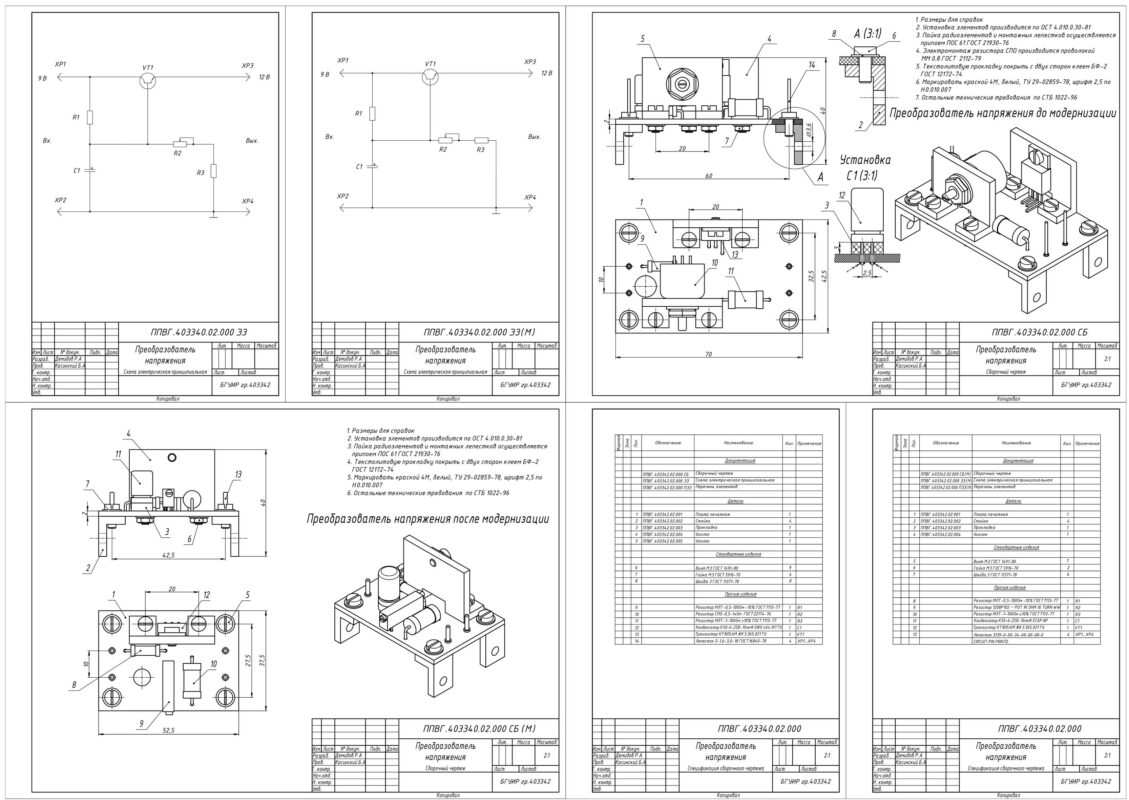

Состав: Сборочный чертеж, сборочный чертеж (М), схема электрическая принципиальная, схема электрическая принципиальная(М), спецификации, пояснительная записка Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / Модернизация преобразователя напряжения 9-12 В

А1.dwg
Перечни элементов.dwg
Записка.docx
