Понижающий преобразователь DC-DC XY3606

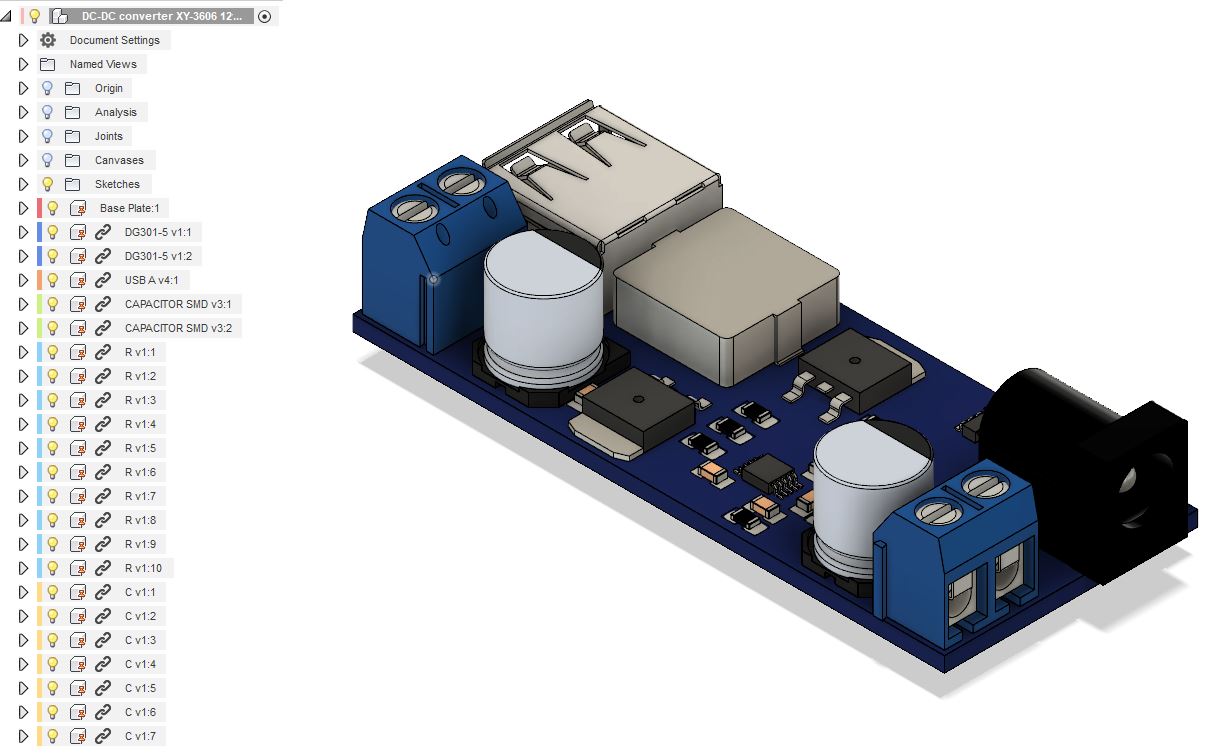

3D модель (сборка) синхронного преобразователя напряжения XY-3606 с широким диапазоном питающих напряжений и стабилизированным выходом 5В. Применяется для зарядки смартфонов, планшетов (на плате имеется чип быстрой зарядки), а также питания светодиодных лент.

Характеристики:
Входное напряжение: 9В – 36В
Выходное напряжение: 5.2В
Ток: 5А (макс)
Размеры(мм): 63x27x10

Выходная мощность:
Вход: 9В-24В Выход: 5.2В 6A 30Вт
Вход: 24В – 32В Выход: 5.2В 5A 25Вт
Вход: 32В – 36В Выход 5.2В 3.5A 18Вт

Модель выполнена во Fusion 360, в архиве есть файл stp.

Состав: 3D сборка Язык документа

Софт: Другая Fusion 360

Файлы:
DC-DC converter XY-3606 12v to 5v.f3z
DC-DC converter XY-3606 12v to 5v.stp
