Представлена схема DC-DC преобразователя на микросхеме LM-2596. Область применения — импульсный стабилизатор тока для питания мощных светодиодов. Модуль на этой микросхеме позволит вам подключить автомобильную светодиодную матрицу на 10 Ватт, дополнительно обеспечив защиту от КЗ.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Приборостроение -
- Электронные компоненты -
- Преобразователь DC-DC на LM-2596

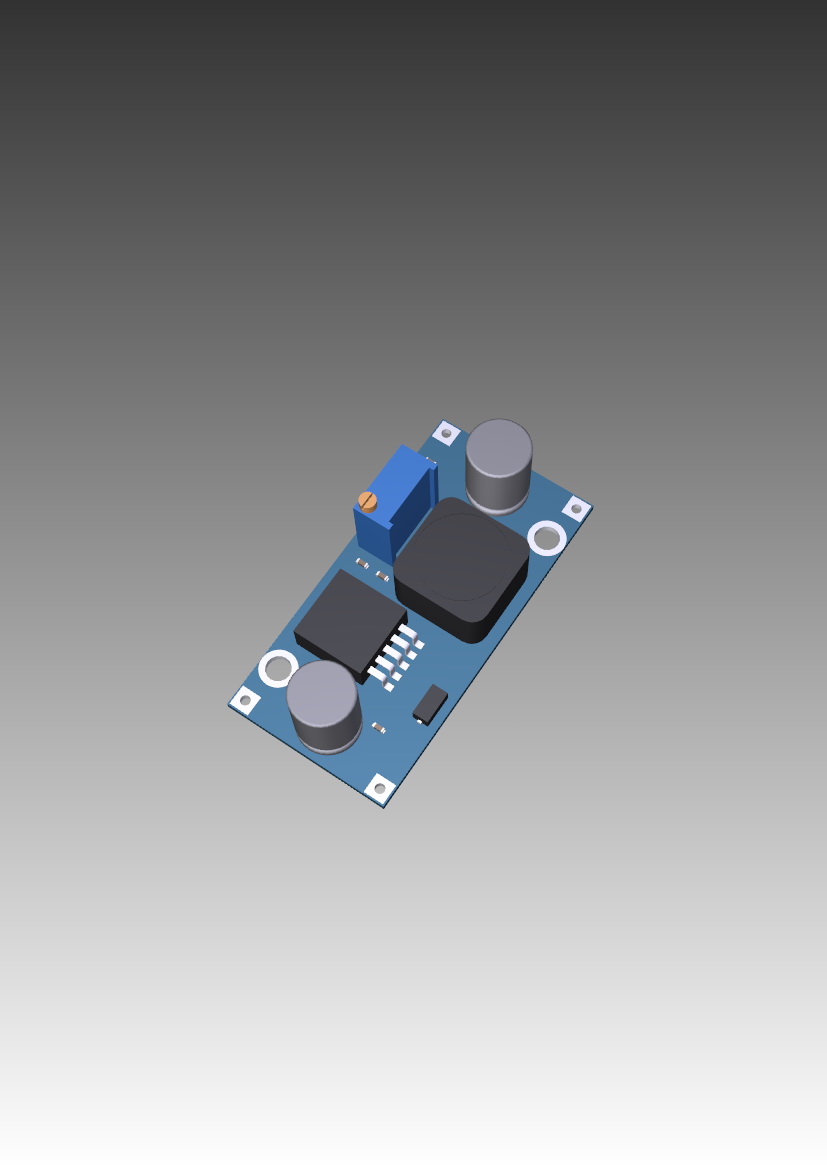

Преобразователь DC-DC на LM-2596
0
36
672
7
0
50
Сообщить о проблеме
Автор
Евгений Ахмедов
Дата
04.08.2017
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 16
Как открыть?
Отзывов пока нет
Содержимое архива
-
DC-DC преобразователь на LM-2596.a3d
-
Дроссель 12х12х6,5.m3d
-
Конденсатор 7,5х10.m3d
-
Микросхема 9х9х4.m3d
-
Переменный резистор 3296.m3d
-
Плата 43х21.m3d
-
Резистор 0,5х0,5х 1,3.m3d
-
Резистор2х2х4.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
