Преобразователь угла поворота

БНТУ, Конструирование и производство приборов, Детали приборов
Курсовой проект "Преобразователь угла поворота" 2016.

Исходные данные: диапазон измерения 180 градусов; Ход якоря датчика 15мм.; Климатическое исполнение УХЛ-3; Время поворота выходного звена 1,5 сек.
Целью данного курсового проекта является разработка механизма для измерения угла поворота.
При разработке данного механизма был осуществлен расчет подтверждающий работоспособность механизма, сделан кинематический, силовой и геометрический расчет механизма.

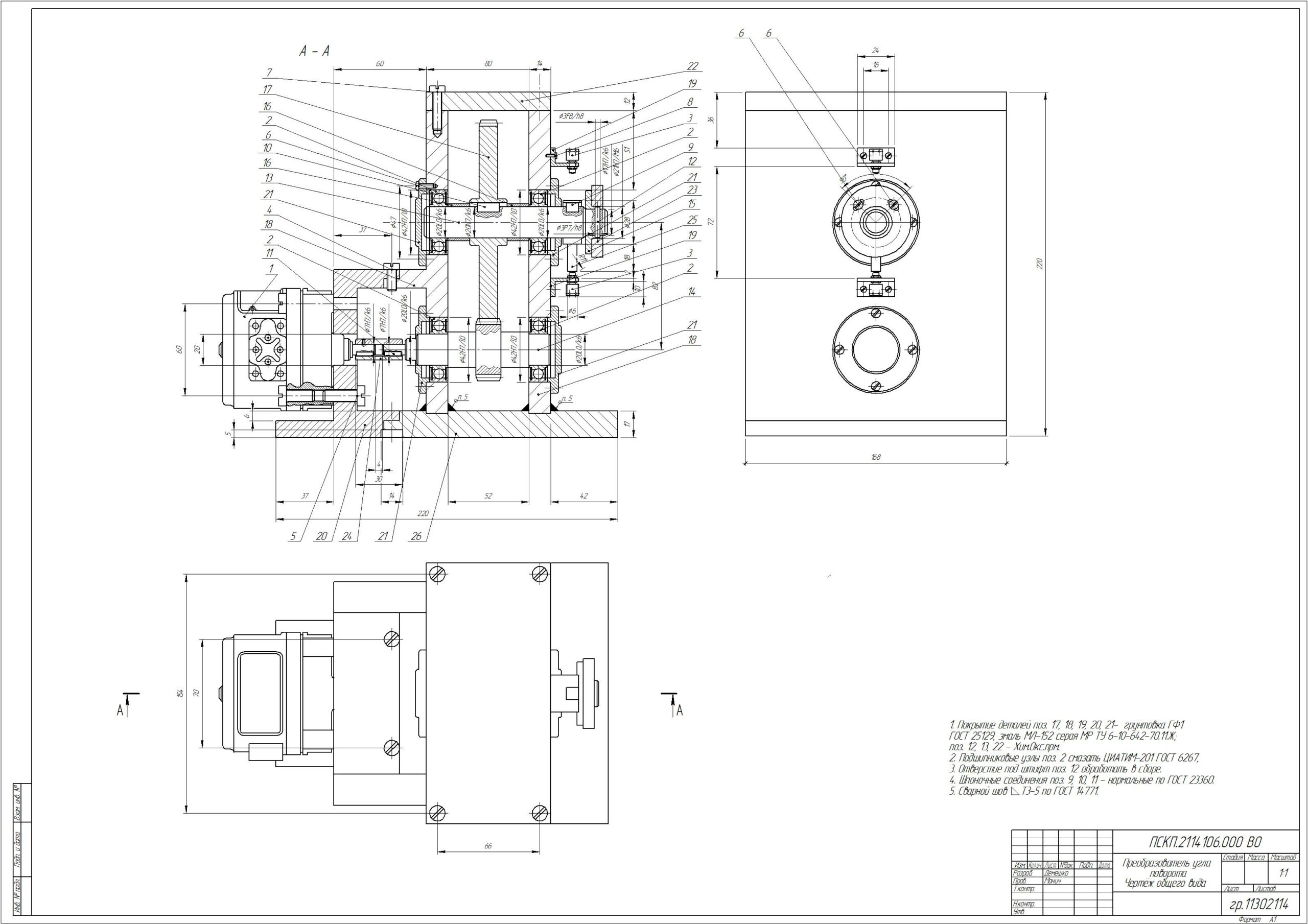

Графическая часть содержит чертёж общего вида прибора, деталировку основных деталей прибора, спецификацию.
Привод стола контрольно-измерительного прибора предназначен для использования в качестве модуля загрузки и транспортирования на измерительную позицию объекта измерения.
Привод стола состоит из корпуса, в котором размещаются элементы пере-дачи – зубчатые колёса, валы, подшипники, муфта и т.д. В корпусе также размещены контрольные выключатели.
Редуктор проектируют для привода определённой машины по заданной нагрузке и передаточному числу без указания конкретного задания. Валы монтируются на подшипниках качения. Выбор вертикальной схемы для редуктора обусловлен общей компоновкой привода стола.
Спроектированный в данном курсовом проекте привод стола соответствует условиям технического задания.

СОДЕРЖАНИЕ
1. Введение
2. Назначение и область применения проектируемого изделия.
3. Анализ существующей конструкции и обоснование выбранных решений.
4. Описание выбранной конструкции, принципы действия изделия.
5. Расчёт подтверждающий работоспособность конструкции.
5.1. Выбор электродвигателя.
5.2. Расчет зубчатой передачи.
5.3. Расчет подшипников.
5.4. Расчет валов.
Заключение
