Разработка эскиза топологии ИМС (интегральной микросхемы)

Поволжский Государственный Технологический Университет
Кафедра Конструирования Проектирования Радиоаппаратуры
Расчетно-графическая работа на тему "Разработка эскиза топологии ИМС"
по дисциплине «Проектирование ИМС и МП», Йошкар-Ола, 2012

Задана определенная схема диодной матричной ячейки
Основные параметры:
1) R=60 кОм
2) Допустимые условия эксплуатации данной схемы:
Напряжение питания UПИТ…………………………………………...5В
Максимальный ток потребления при передачи iПОТР………... 250 мА
Температура окружающей среды Т……………………... +5 …+40 °С

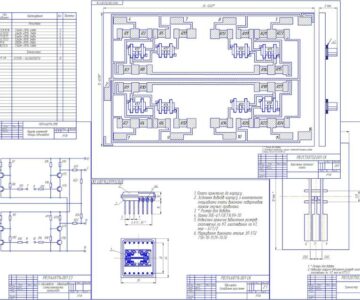

Состав: Вид на разделительный слой, Вид на базовый слой, Вид на эммитерный слой, Вид на контактные окна, Вид на слой металлизации Язык документа

Софт: КОМПАС-3D 11

Файлы:

Каталог / Машиностроение и механика / Приборостроение / Разработка эскиза топологии ИМС (интегральной микросхемы)

Архив\Вид на базовый слой.cdw
Архив\Вид на контактные окна.cdw
Архив\Вид на разделительный слой.cdw
Архив\Вид на слой металлизации.cdw
Архив\Вид на эммитерный слой.cdw
Архив\РГР по Скулкину ПИМСиМП1.doc
Архив\Содержание.doc
Архив\Список литературы.docx
Архив\Титульник.doc
Архив\Чертеж1.cdw

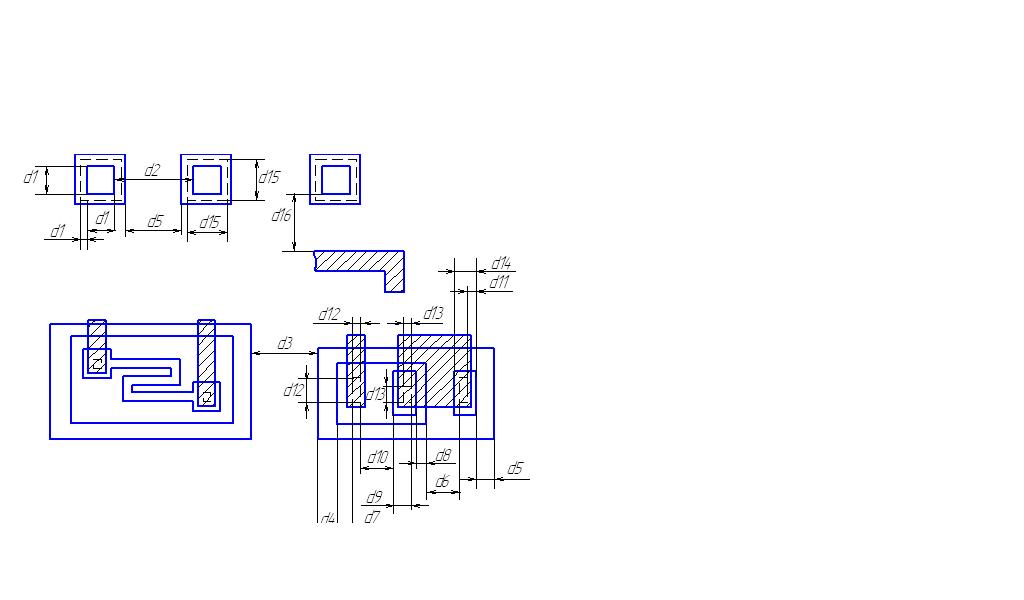

Архив\Эскиз топологии.cdw
Архив
