Разработка конструкции электронного секундомера

УО «Полоцкий государственный университет»
Кафедра: КиТРЭС
Курсовой проект по дисциплине: Конструирование РЭУ
Тема: Разработка конструкции электронного секундомера
Новополоцк 2010 г

Электронный секундомер позволяет измерять определнный промежуток времени. При этом данный секундомер обладает рядом преимуществ: малые габариты и вес, высокая точность измерения и простота в обращении.
В качества разъемов будут использоваться клеммники винтовые 301-021-14.
Расположение печатной платы – горизонтальное. Материал печатной платы – стеклотекстолит СФ-2-50-2 ГОСТ 10316-78, толщина материала 2 мм, толщина фольги 0,050мм.
Масса устройства должна быть не более 0,5 кг; габаритные размеры не более 300´300´100 мм.
Питание устройства будет осуществляться от аккумуляторных батарей.
Требование к надежности – среднее время наработки на отказ не менее, 10тыс. ч.; вероятность безотказной работы изделия не менее - 0,9; гарантийный срок эксплуатации не менее 12 месяцев.

Введение..………………………………………………………..….…..…............6
1 Анализ требований технического задания………………………………….....8
2 Обзор аналогичных разработок и анализ технического уровня разрабатываемой конструкции……………………………………………………11
3. Разработка развернутого технического задания и формулирование дополнительных частных технических требований к конструкции изделия
3.1 Введение
3.2 Основание для разработки
3.3 Источники разработки
4 Разработка конструкции изделия и его составных частей…………………..16
4.1 Выбор и обоснование методов конструирования, структуры конструкции и разработка компоновочной схемы изделия…………………….16
4.2 Выбор и обоснование применяемой элементной базы………………..16
4.3 Разработка конструкций модулей различных иерархических
уровней……………………………………………………………………….26
4.3.1 Разработка конструкции блока……………………………………….26
4.3.2 Разработка конструкции печатного узла……………………………..26
4.3.3 Разработка конструкции печатной платы……………………………27
4.4 Выбор, обоснование и разработка способов электромонтажа и соединений модулей.
4.5 Выбор, обоснование и разработка способов защиты конструкции изделия и разработка деталей несущих конструкций…………………………..29

4.6 Разработка внешнего оформления конструкции, описание разработанной конструкции и оценка ее качества……………..………………..29
5 Конструкторские расчеты……………………………………………………..32
5.1 Расчет объемно-компоновочных характеристик устройства…………32
5.2 Расчет элементов печатного монтажа………………………………….33
5.3 Расчет теплового режима изделия……………………………………...38
5.4 Расчет надежности устройства………………………………………….45
5.5 Расчет на механические воздействия…………………………………..47
5.6 Расчет электромагнитной совместимости изделия..…………………..54
5.7 Расчет технологичности конструкции………………………………….56
Выводы и заключение…………………………………………………………...63
Литература………………………………………………………………………..64
Приложение А. Схема электрическая принципиальная ……………..………65

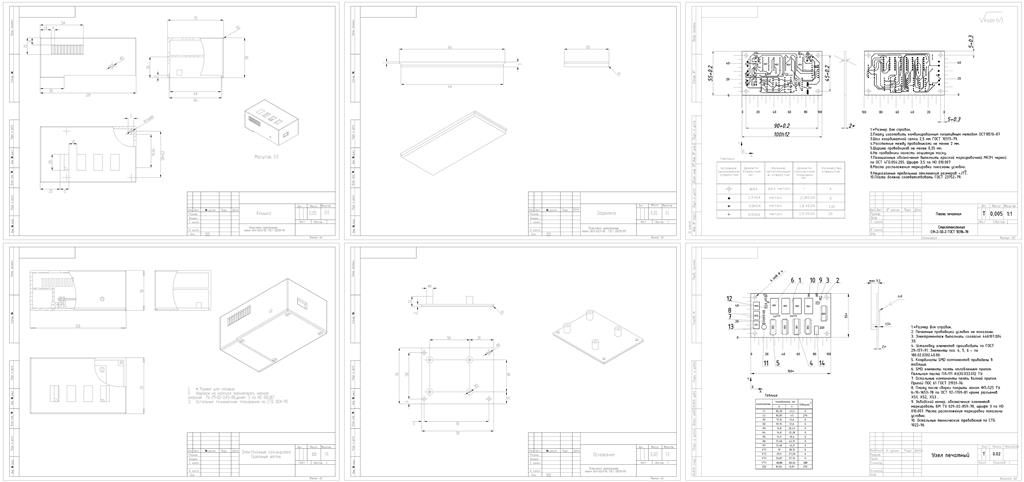

Приложение Б. Чертеж печатной платы….. ……………..…………………...70
Приложение В. Сборочный чертеж печатной платы…………..………….......72
