Электронное табло запроектировано для стадиона. Проект разработан для 1В климатического района строительства. Расчетная температура наружного воздуха -35град по С. Расчетное значение веса снегового покрова 1,8 кПа. Нормативное значение ветрового давления 0,3 кПа. Табло запроектировано из профильной трубы квадратного сечения с толщиной стенок 5мм. Стойки крепятся к ростверку (основанию под конструкцию) на фундаментных болтах. Запроектированы фундаменты из буронабивных свай длиной 2,5м. Расчетная нагрузка на сваю 2,87т.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Конструкция электронного табло
Конструкция электронного табло
0
2
342
2
0
30
Сообщить о проблеме
Автор
Veronika p
Дата
28.06.2019
Язык
Русский
Состав

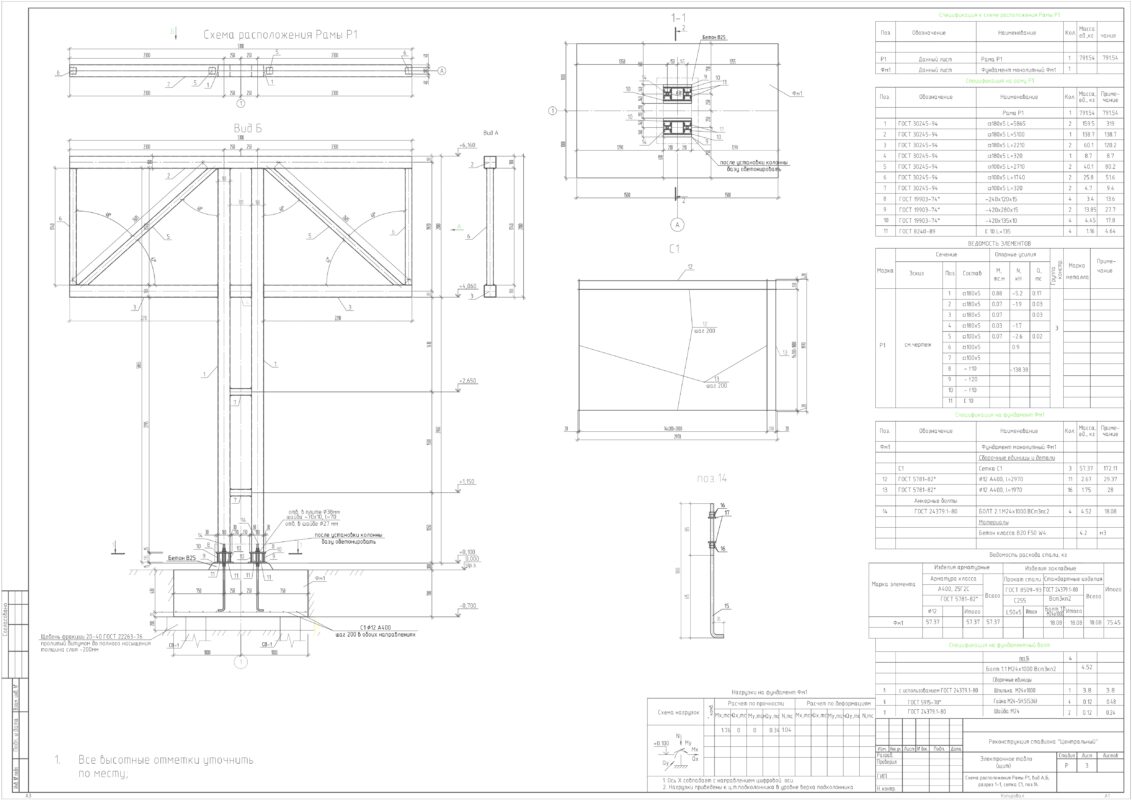

Общие данные. Схема расположения рамы и стоек. Фундамент под конструкцию табло.
Софт
AutoCAD 2013
Как открыть?
Содержимое архива
-
ТАБЛО.dwg
