Разработка оптической схемы визира

Новосибирский авиационный технический колледж им. Б.С. Галущака
Кафедра оптических и оптико-электронный приборов и систем
Курсовой проект по дисциплине "Теория оптических систем"
На тему: "Разработка оптической схемы визира"
Новосибирск 2019

Исходные данные для расчёта оптических компонентов визира: видимое увеличение 6 крат, угловое поле в пространстве предметов 4 градуса, диаметр выходного зрачка 3,5 мм, общая длина системы не более 600 мм, удаление выходного зрачка не должно быть меньше 10 - 12 мм.

В данной работе рассматривается визир относящийся к группе телескопических приборов, которые предназначены для наблюдения далеко расположенных предметов.

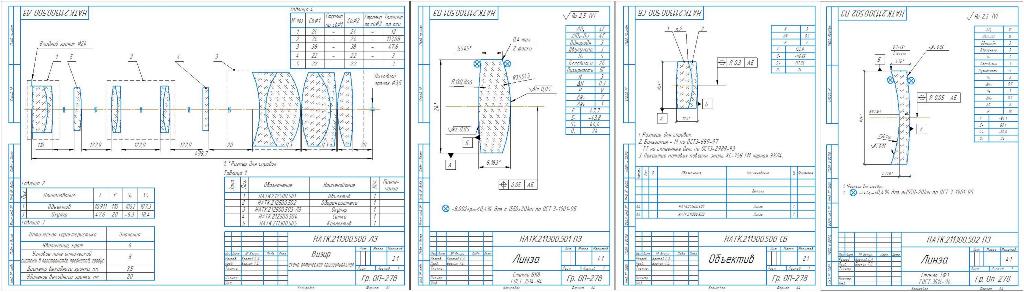

Графическая часть содержит принципиальную оптическую схему визира, схему объектива и его компонентов.

Содержание:
Введение
1 Общая часть
1.1 Назначение прибора
1.2 Описание оптической схемы прибора
1.3 Описание характеристик прибора
2 Габаритный расчёт
2.1 Расчёт и выбор окуляра
2.2 Расчёт и выбор объектива
2.3 Расчёт линзовой оборачивающей системы
2.4 Расчёт сетки
Заключение
Список источников
