Разработка пакета конструкторских документов на охранно-сигнальное устройство

Рязанский государственный радиотехнический университет
Кафедра ИИБМТ. Основы конструирования и технология производства приборов и аппаратов
Курсовой проект на тему: Разработка пакета конструкторских документов на «Охранно-сигнальное устройство»
Рязань 2012

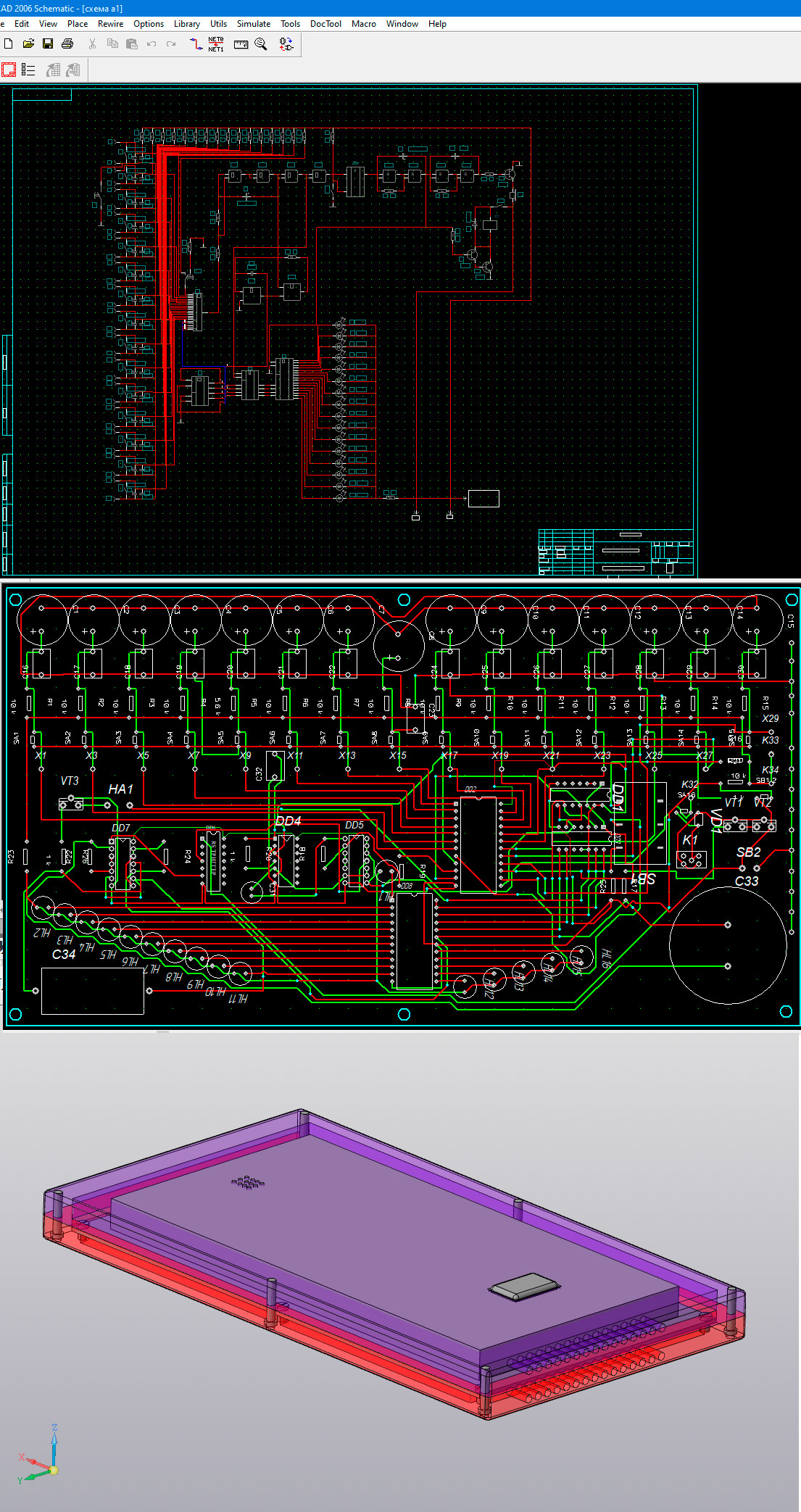

Курсовой проект посвящен решению следующих задач: обучение работы на САПР Компас и P-Cad, разработка печатной платы охранно-сигнального устройства на основе принципиальной схемы, оформление конструкторской документации на устройство.
Исходные данные:

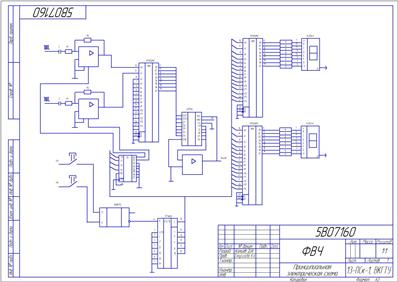

принципиальная схема охранно-сигнального устройства.
В данном варианте охранно-сигнального устройства использована с некоторыми изменениями идея, описанная в статье С. Бирюкова "Квазисенсорные переключатели и клавиатуры с динамическим опросом" («Радиоежегодник», 1986, с. 112), позволяющая с малыми аппаратными затратами осуществлять контроль за 15-ю и более ЛБ. Идея состоит в том, чтобы с помощью мультиплексора сканировать состояние линий блокировки.
В конструкторской части работы разработаны: модель сборки, модели сборочных единиц, чертеж печатной платы, спецификация изделий.
