Разработка конструкции программируемого 16-канального светодинамического устройства

Белорусский государственный университет информатики и радиоэлектроники
Кафедра защиты информации
Курсовой проект по дисциплине "Проектирование программно управляемых электронных средств"
На тему "Разработка конструкции программируемого16-канального светодинамического устройства"
Минск 2017

Объектом проектирования является программируемое 16-канальное светодинамическое устройство.
Цель работы – проектный расчет параметров и разработка конструкции программируемого 16-канального светодинамического устройства.
В процессе работы проведена разработка печатной платы и корпуса для СДУ, произведен компоновочный расчет ПП и устройства, тепловой расчет, расчет механической прочности и расчет надежности устройства.
Основные конструктивные и технико-эксплуатационные показатели: размеры печатной платы мм, размеры устройства мм, средняя наработка на отказ часов.

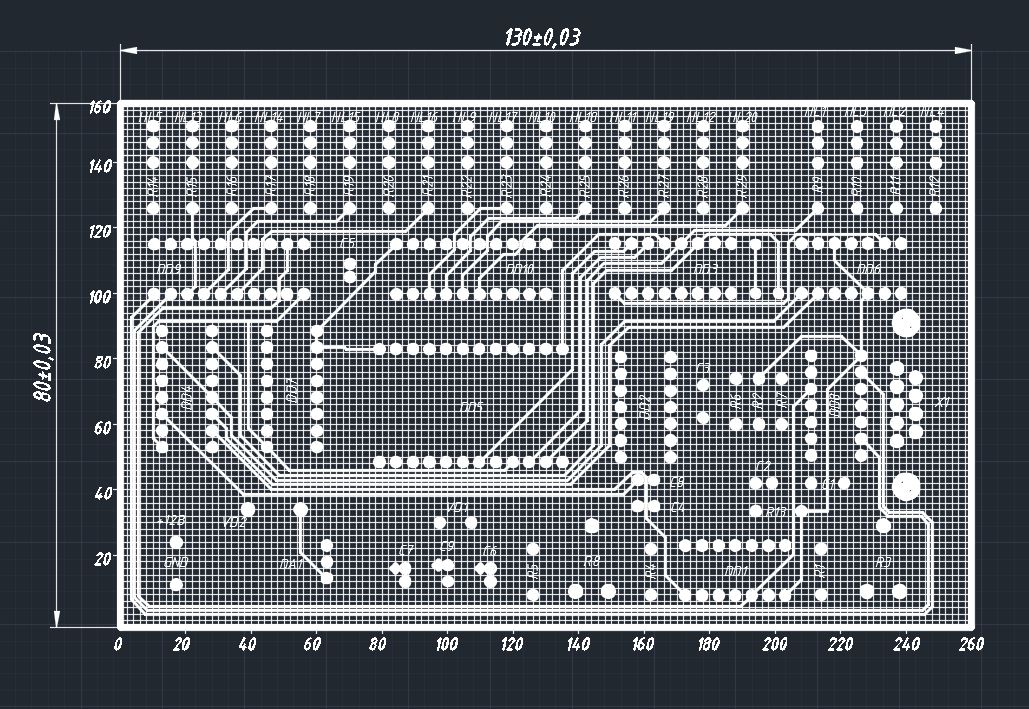

Графическая часть содержит схему электрическую принципиальную, чертеж печатной платы, сборочный чертеж электронного блока, сборочный чертеж корпуса устройства

Состав: Печатная плата (СБ), Спецификация, Схема электрическая принципиальная, Перечень элементов, Программируемое 16-канальное СДУ (СБ) Язык документа

Софт: AutoCAD 2015

Файлы:
РЕФЕРАТ.docx
Spetsifikatsia1.doc
плата.dwg
Spetsifikatsia2.doc
Blank_perechnya_elementov.doc
схема принципиальная.dwg
Программируемое светодинамическое устройство.docx
