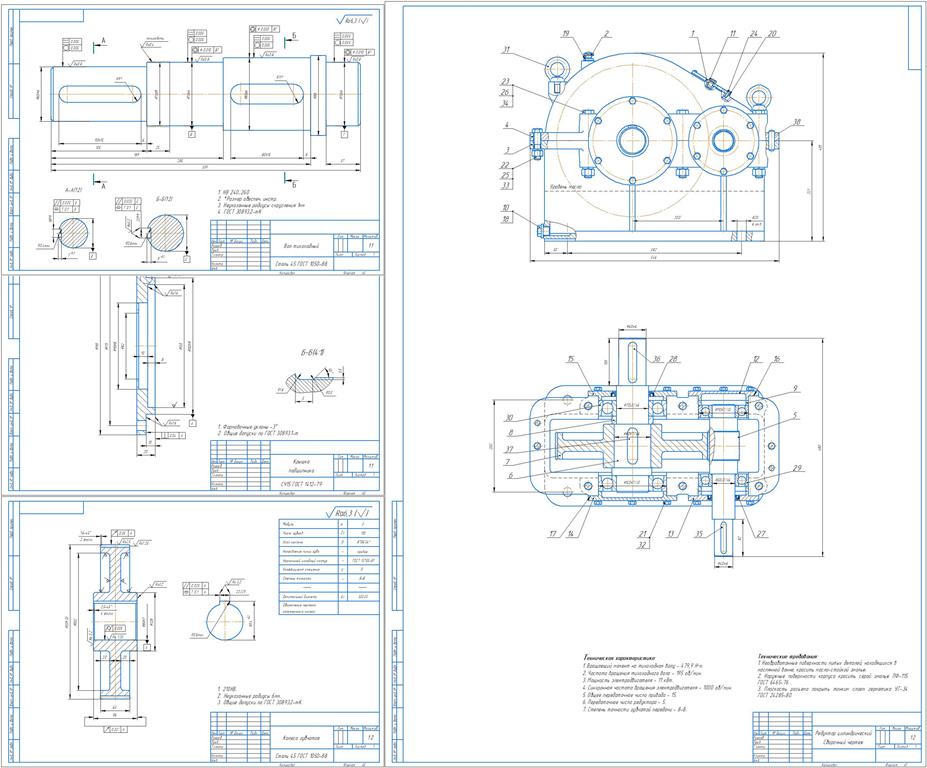

Редуктор косозубый одноступенчатый с горизонтальным тихоходным валом u=5

Научно Исследовательский Томский Политехнический Университет
Кафедра Машиностроения
Курсовой проект по дисциплине "Механика"
На тему: "Редуктор косозубый одноступенчатый с горизонтальным тихоходным валом привода дробилки"
Томск 2022

В данной курсовой работе представлен процесс проектирования косозубого одноступенчатого редуктора для привода щековой дробилки. Представлены все необходимые расчёты.

Техническая характеристика:
1. Передаточное число редуктора U=5
2. Передаточное отношение открытой передачи U=3
3. Коэффициент полезного действия η=85%

Исходные данные:
1. Тип редуктора - одноступенчатый.
2. Мощность на эксцентрике - 9 кВт.
3. Частота вращения эксцентрика - 65 мин^(-1).
4. Срок службы - 13 тыс. час.
5. Угол наклона цепной передачи - 20 градусов.
6. Привод нереверсивный, нагрузка постоянная

Содержание
Введение 3
1. Выбор электродвигателя и кинематический расчет 4
2. Расчет открытой цепной передачи 6
3. Расчет закрытой цилиндрической передачи 10
3.1. Выбор материалов и определение допускаемых напряжений 10
3.2. Расчет основных геометрических параметров 11
3.3. Силы, действующие в зацеплении 12
3.4. Проверка зубьев колес на прочность по контактным напряжениям 13
3.5. Проверка зубьев колес на прочность по напряжениям изгиба 14
4. Предварительный расчет валов 15
5. Конструктивные размеры шестерни и колеса 17
6. Выбор конструкции корпусных деталей и их расчет 18
7. Выбор и расчет муфты 20
8. Уточненный расчет валов 21
9. Проверочный расчет подшипников 26
10. Подбор и проверка прочности шпоночных соединений 29
11. Проверочный расчет валов на прочность 30
12. Смазка редуктора 33
13. Сборка редуктора 34
Заключение 35
Список использованной литературы 36
