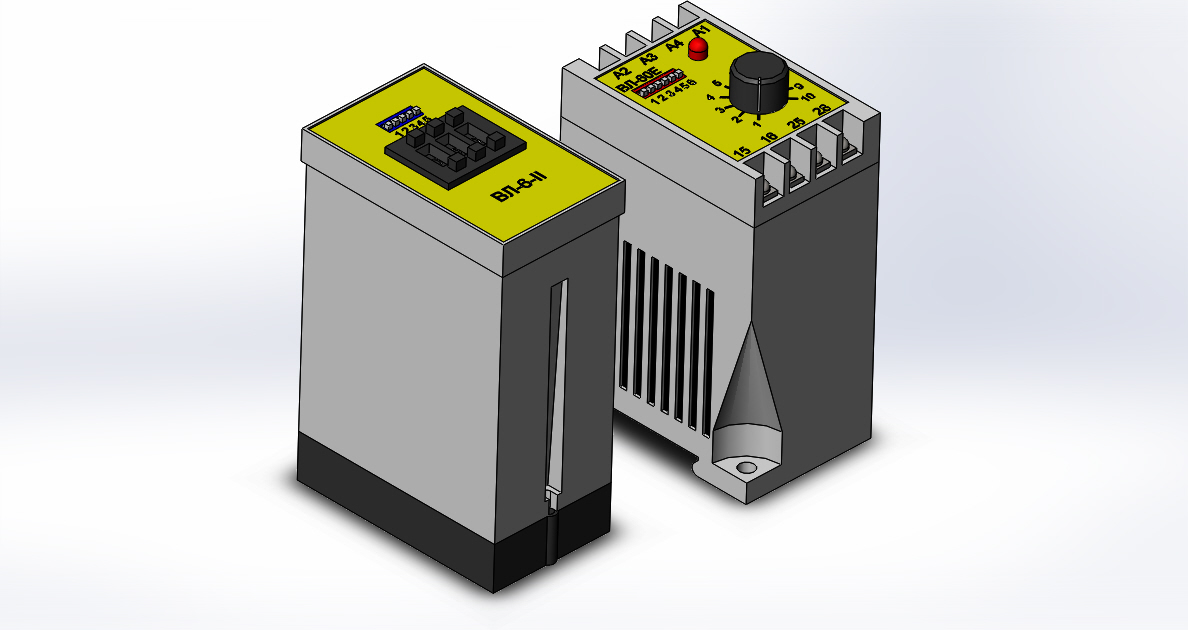

Реле времени ВЛ-6 и ВЛ-60Е

Реле времени типа ВЛ-6-II и ВЛ-6-III ТУ3425-001-1714305-2014
Реле времени типа ВЛ-60Е и ВЛ-60Е1 ТУ3425-001-1714305-2014

Производитель: ООО "Реле и автоматика"

Назначение: коммутация электрических цепей с определёнными, предварительно установленными выдержками времени для обеспечения определенной последовательности работы элементов в системах автоматизации.

Технические характеристики:
- габариты (для ВЛ-6-II, ВЛ-6-III без контактного основания), мм: 73х43х92 (ДхШхВ);
- габариты (для ВЛ-6-II, ВЛ-6-III с контактным основанием), мм: 73х43х107 (ДхШхВ);
- габариты (для ВЛ-60Е, ВЛ-60Е1), мм: 70х45х100 (ДхШхВ);
- масса, кг: 0,18 (для ВЛ-6-II, ВЛ-6-III) и 0,15 (для ВЛ-60Е, ВЛ-60Е1);
- допустимый диапазон температуры окружающей среды, °С: -20...+45;
- напряжение питания (для ВЛ-60Е), В: 24 (постоянного тока) либо 24, 110, 220 (переменного тока);
- напряжение питания (для ВЛ-6-II, ВЛ-6-III, ВЛ-60Е1), В: 24...220 (переменного/постоянного тока);
- потребляемая мощность, Вт, не более: 3,3 (для ВЛ-6-II, ВЛ-6-III) 2,5 (для ВЛ-60Е) и 1,1 (для ВЛ-60Е1);
- допустимый диапазон тока контактной системы, А: 0,1...5,0 (для ВЛ-6) и 0,1...8,0 (для ВЛ-60Е);
- тип контактной системы: 1 н. з. + 1 н. р.;
- диапазон выдержки времени (для ВЛ-6-II), с, мин, ч: 0,1...9,9 и 1...99;
- диапазон выдержки времени (для ВЛ-6-III), с, мин, ч: 0,1...99,9 и 1...999;
- диапазон выдержки времени (для ВЛ-60Е), с, мин, ч: 0,1...1,0; 0,3...3,0; 1,0...10,0; 3,0...30,0;
- время повторной готовности, с, не более: 0,08 (ВЛ-6-II, ВЛ-6-III), 0,5 (для ВЛ-60Е) и 0,2 (для ВЛ-60Е1).
