Розетка 2РТТ32КПН10Г15В

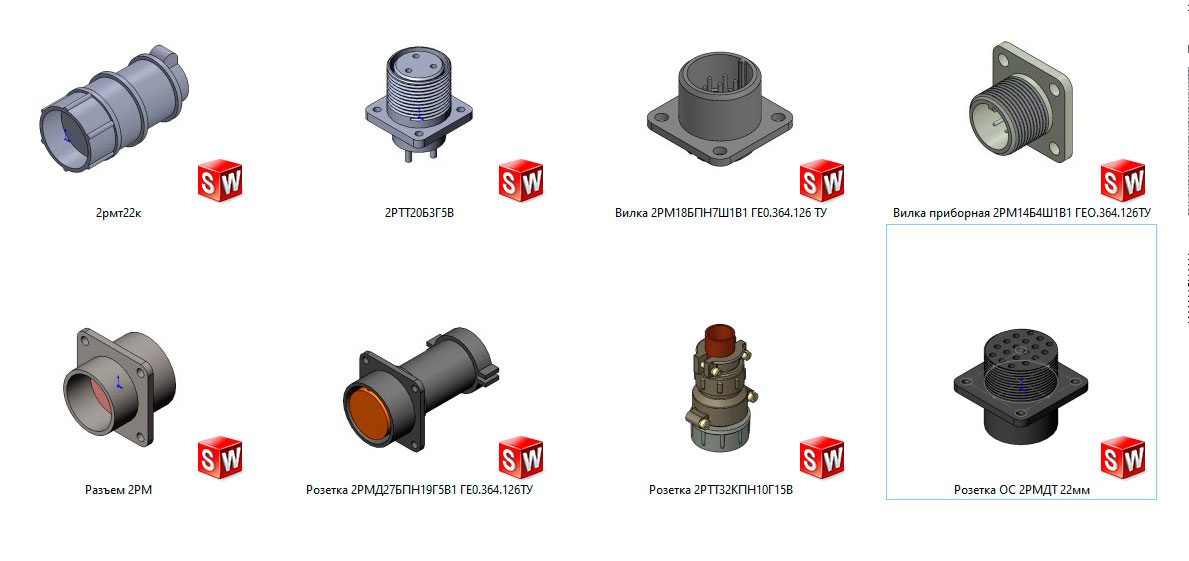

3D Модели:
1. Вилка 2РМ14Б4Ш1В1 ГЕО.364.126ТУ
2. Разъем 2РМ14Б4Ш1В1
3. Вилка 2РМ18БПН7Ш1В1 ГЕ0.364.126 ТУ
4. Разъем 2РТТ20Б3Г5В
5. Розетка 2РТТ32КПН10Г15В
6. Соединитель 2РМТ22КПН ГЕ0.364.126ТУ
7. Розетка 2РМД27БПН19Г5В1 ГЕ0.364.126ТУ
8. Розетка 2РМДТ 22мм

Соединитель 2РМТ24Б19Г1В1В цилиндрический низкочастотный негерметичный тропикоустойчивый предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В.
Соединители 2РМТ состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как блочными (приборными), так и кабельными.

Вилка приборная 2РМ14Б4Ш1В1 ГЕО.364.126ТУ - 4-х контактная негерметичная приборная вилка серии 2РМ, теплостойкостью 100°С, без патрубка. Вилка имеет посадочный диаметр 14 мм, обеспечивает соединение четырех извлекаемых контактов диаметром 1,0 мм с максимальной токовой нагрузкой до 8 А на каждый и до 27 А на соединитель в целом при напряжении переменного и постоянного тока до 560 В.

Вилка 2РМ18БПН7Ш1В1 - соединитель цилиндрический низкочастотный негерметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В

Соединители 2РТТ пылебрызгозащищенные, предназначены для работы в электрических цепях постоянного, переменного (частотой 3 МГц) токов при напряжении до 850 В (амплитудное значение).

Розетка 2РТТ32КПН10Г15В, где:
2РТТ - тип соединителя.
32 - условный размер корпуса.
К - кабельный.
П - с прямым патрубком.
Н - гайка патрубка для неэкранированного кабеля.
10 - количество контактов.
Г - розетка (штырь).
15 - сочетание контактов.
В - всеклиматическое исполнение.

Соединитель типа 2РМТ22КПН ГЕ0.364.126ТУ. Условный размер 22, кабельная часть, патрубок прямой. Количество и диаметр контактов можно добавить самим, использовав "вырез-вытянуть".

Розетка типа 2РМДТ диаметром 27 блочная с прямым патрубком 19 контактов
