Щит антивандальный ЩПМП-1-1 GRP IP65 IK10

Щит антивандальный TDM ELECTRIC (шкаф электрический пластиковый, пластиковый бокс, бокс мультимедийный) ЩПМП-1-1 GRP IP65 IK10
корпус из стеклопластика (GRP)
степень защиты IP65
ударопрочность IK10
Габариты корпуса — 400х300х170 мм, внутренняя глубина — 160 мм.
Толщина стенки корпуса — 3 мм
классом защиты II по поражению электротоком
Рабочий диапазон температур — от -50 до 70°C.

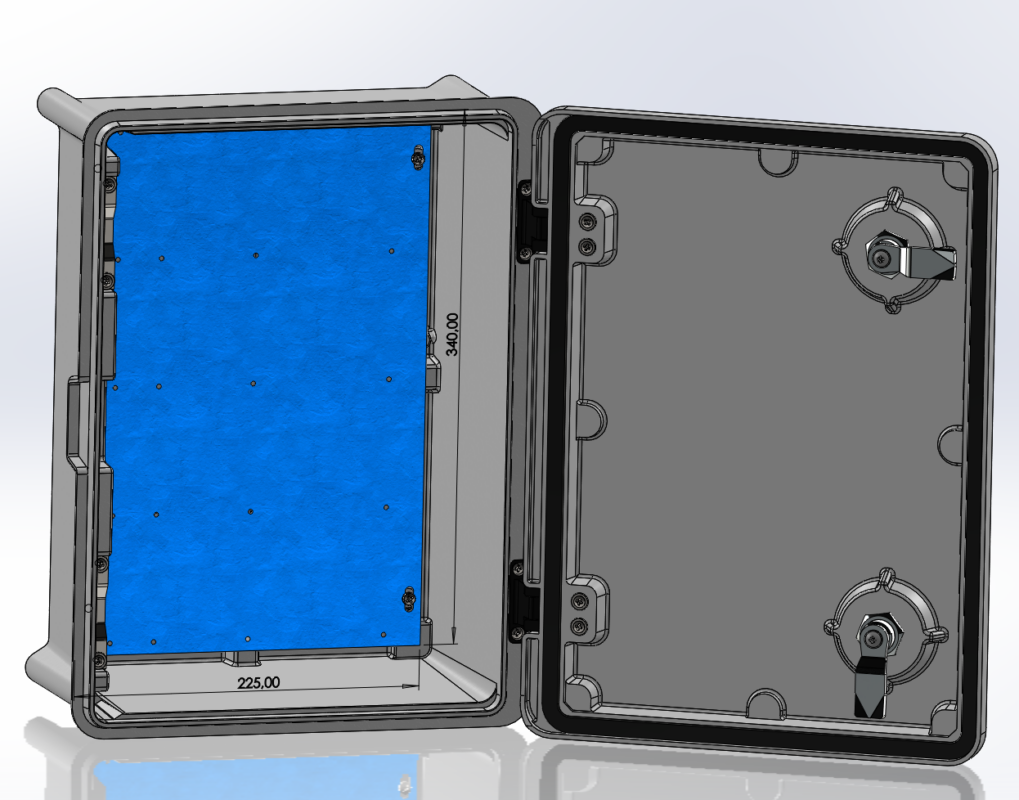

С одинарной дверцей, встроенной монтажной платой 225х340 мм и с крепежным кронштейном.

3D Модели бокс мультимедийный ГРП пластиковый бокс стеклопластик ТДМ Шкаф электрический Щит антивандальный Щит электрический ЩПМП

Автор

Руслан Сипаков

Дата

15.10.2026

Язык

Русский

Состав

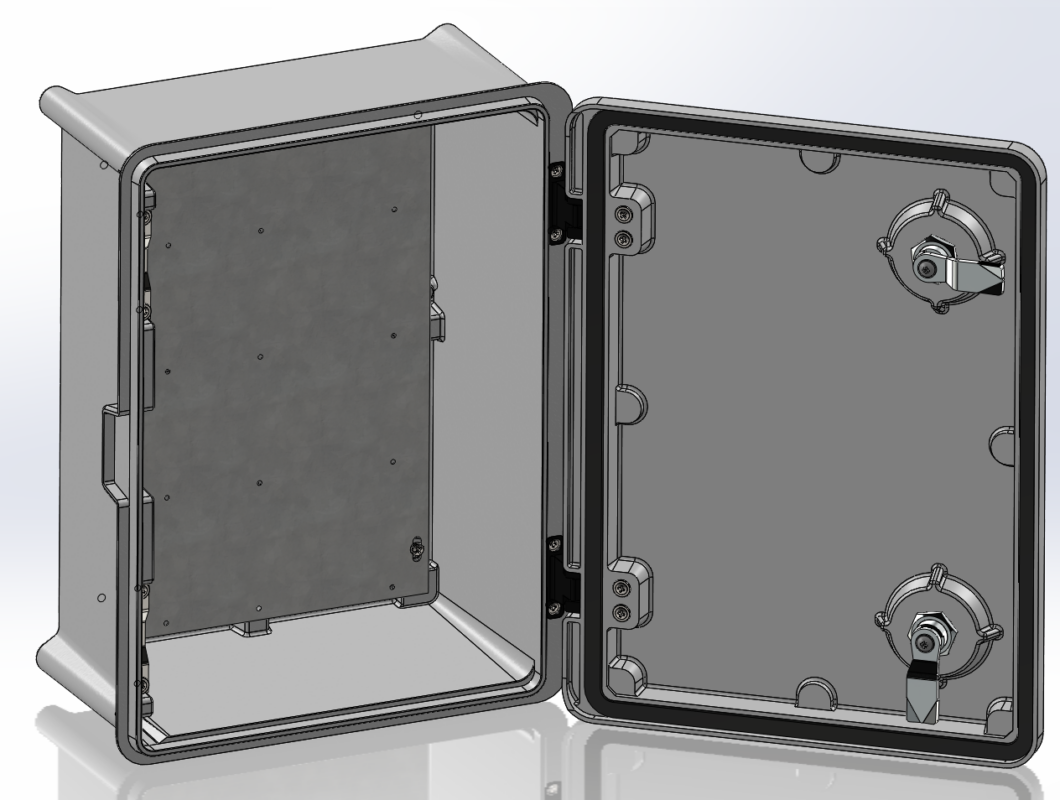

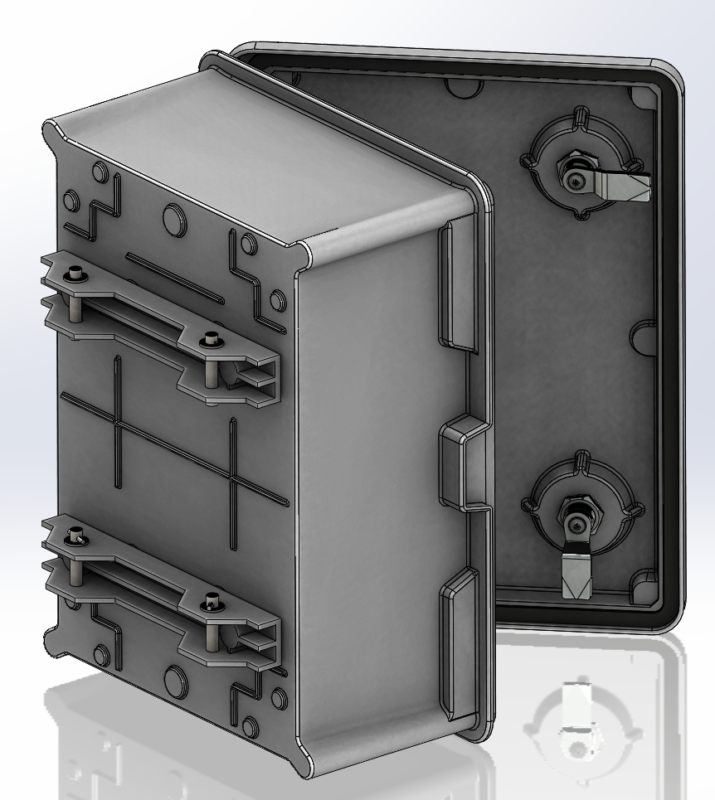

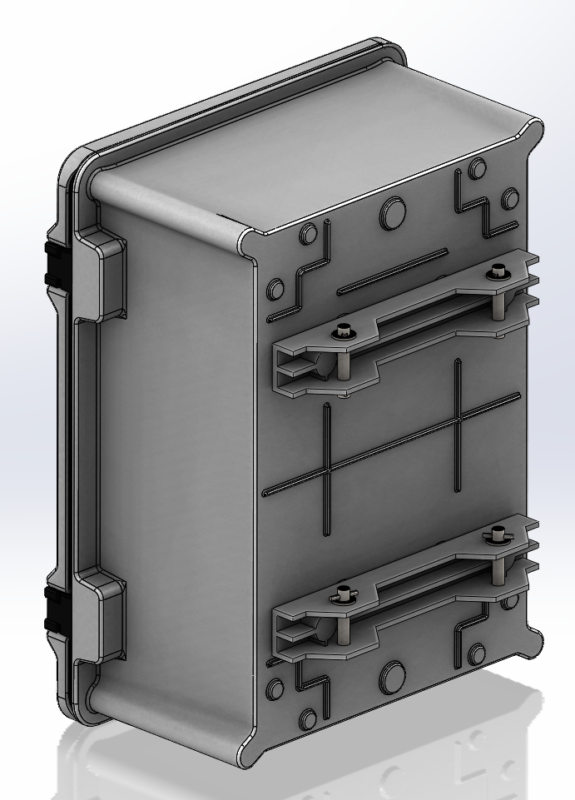

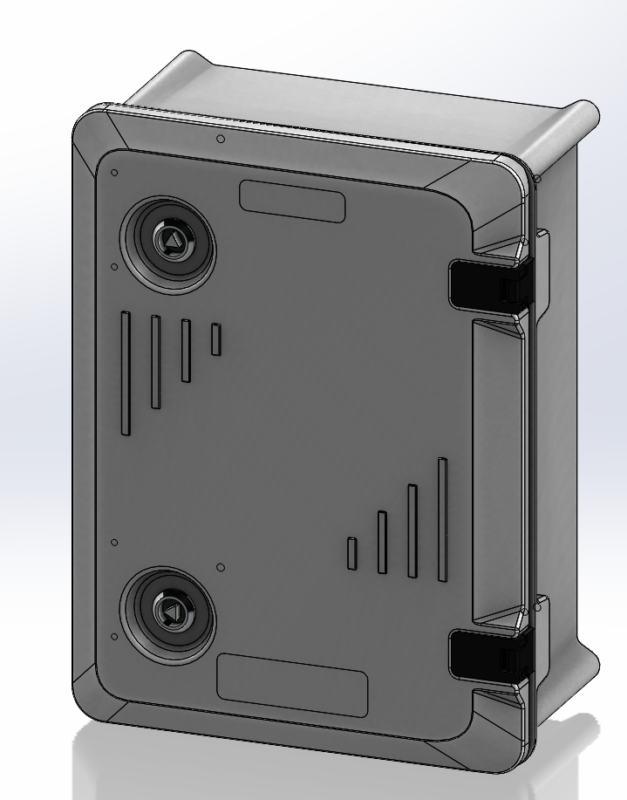

Модель с деревом построения, размеры сняты с образца, дверка динамическая, есть штатные кронштейны крепления на задней стенке и монтажная плата 225х340 мм. Габарит по каталогу 400х300х170 мм, внутренняя глубина — 160 мм.

Софт

SolidWorks 2024 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- 01.png
- 02.png
- 03.png
- 04.png
- 05.png
- Болт.SLDPRT
- Винт.SLDPRT
- Дверка.SLDPRT
- Замок на четверть поворота 060.SLDASM
- Корпус.SLDPRT
- Крепежная деталь шкафа.SLDPRT
- Крепежный замок.SLDPRT
- Крепежный кронштейн.SLDASM
- Крепежный цилиндр.SLDPRT
- Основа щита.SLDPRT
- Петля на дверку.SLDPRT
- Петля на шкаф.SLDPRT
- Пластина для закрытия замка.SLDPRT
- Саморез с прессшайбой со сверлом 4,2х13.SLDPRT
- Уплотнитель.SLDPRT
- Шайба.SLDPRT
- Шайба нерж.SLDPRT
- Щит антивандальный ЩПМП-1-1 GRP IP65 IK10.SLDASM
- Щит антивандальный ЩПМП-1-1 GRP IP65 IK10.STEP
- Щит антивандальный ЩПМП-1-1 GRP IP65 IK10.x_t
