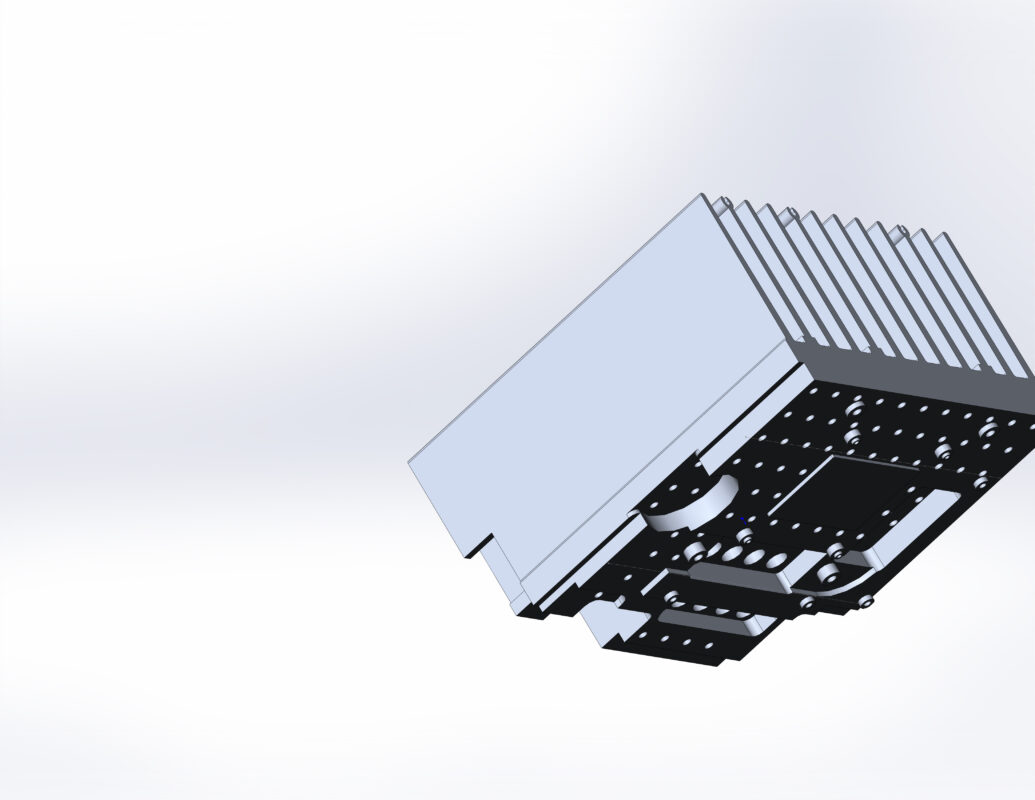

3D модель радиатора охлаждения процессора и зоны питания ВРМ
3D модель радиатора охлаждения процессора и зоны питания ВРМ для материнской платы ERYING на основе впаянного в плату инженерного мобильного процессора I9-11980.
Радиатор изготовлен из профиля экструдированного алюминия. Устанавливается на плату без металлической проставки напрямую на кристалл. Под ножки радиатора подкладываются шайбы из диэлектрика толщиной 0.7 мм вырезанные по файлу "Прокладки 07". На кристалл процессора наносится термо паста, на зоны ВРМ термо прокладки толщиной 1мм. Так же прилагается модель усиливающей пластины вырезанному по файлу "Шаблон 02" из металла 1-1.5 мм. По этому же файлу нужно вырезать и прокладку из диэлектрика и установить на плату перед установкой металлической пластины. Прилагается модель кронштейна под установку вентилятора диаметром 120мм. Данные модели изготовлены и установлены на образец платы. Фото установки прилагаются.
Состав: 3D Модели
Софт: SolidWorks 2016
