Клеммы предназначены для установки на корпуса с толщиной стенки не более 1,8 мм. Установка на корпус из алюминия производится через пластину из алюминия, планированного медью АПМ. При установке на корпус из другого материала пластина АПМ не требуется. Номинальный диаметр резьбы клеммы предусмотрен от 4 до 6 мм. Общая длина составляет от 26,5 до 31,5 мм.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Приборостроение -
- Электронные компоненты -
- Клемма ОСТ4.209.007-82 СКИД.685541.001

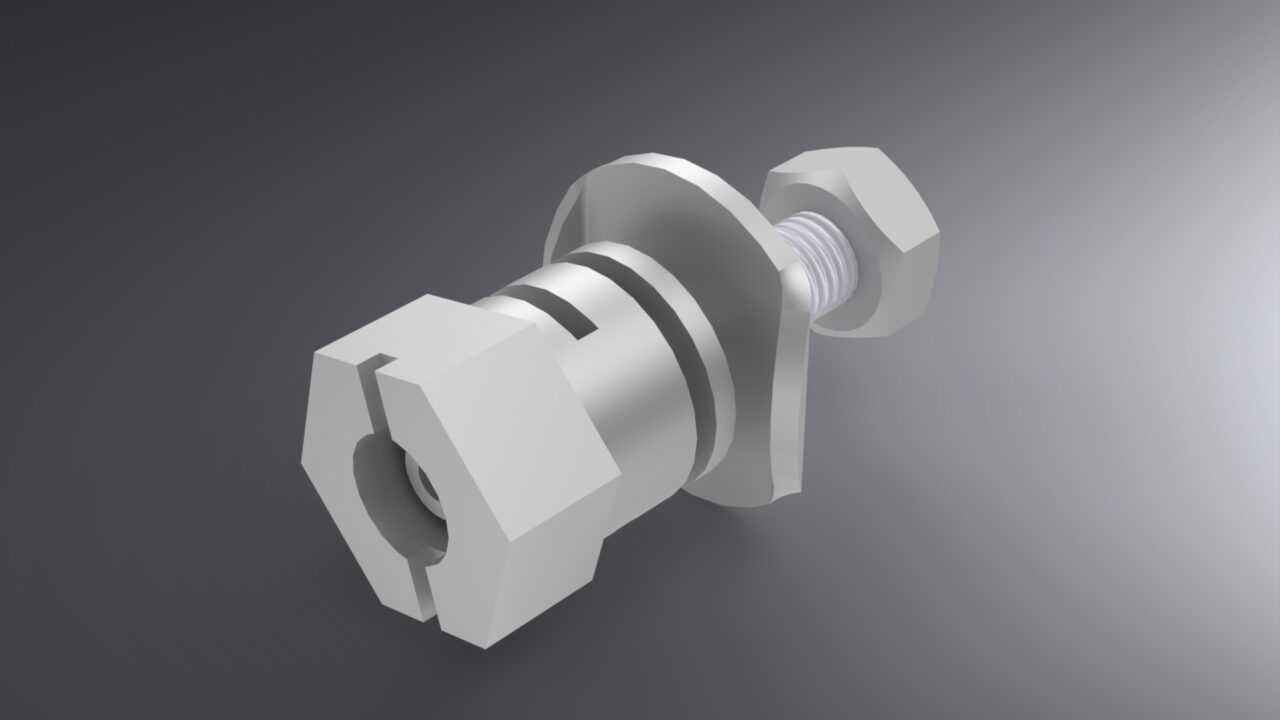

Клемма ОСТ4.209.007-82 СКИД.685541.001
0
18
0
0
20
Еще чертежи и проекты по этой теме:
Содержимое архива
-
Гайка ГР8.930.237.SLDPRT
-
Гайка_клемма СКИД.SLDPRT
-
Клемма ОСТ4.209.007-82 СКИД.685541.001.SLDASM
-
Клемма ОСТ4.209.007-82 СКИД.685541.001.STEP
-
-
Стержень КС7.756.000.SLDPRT
