Микропереключатель МП1104

Микровыключатели серии МП 1000Л предназначены для коммутации электрических цепей управления переменного тока частотой 50 (60) Гц напряжением от 24 до 660 В и постоянного тока напряжением от 24 до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Микровыключатели устанавливаются на подвижных и неподвижных частях стационарных установок.

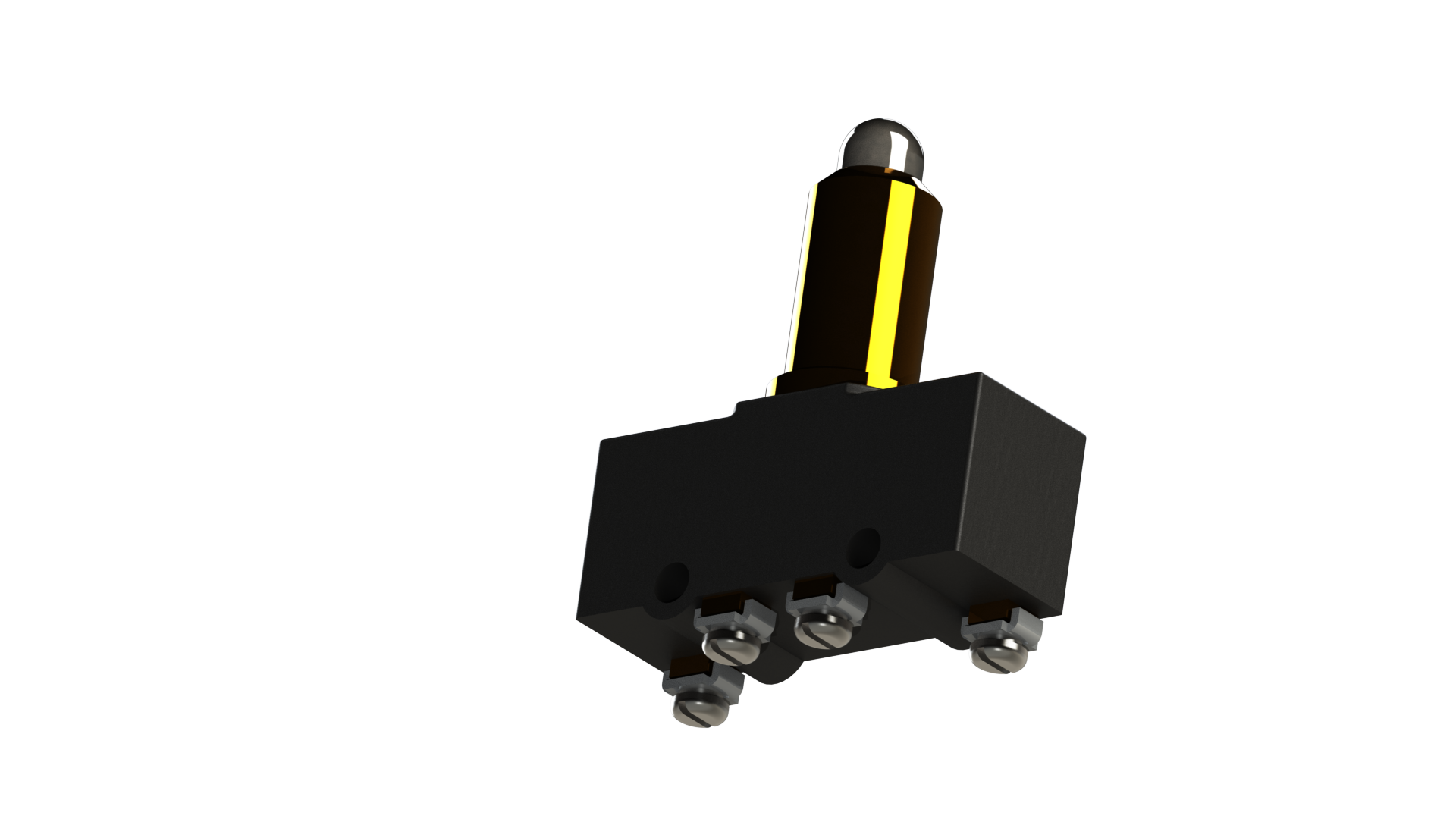

В Solidworks изделие имеет три конфигурации: нажато, отжато и свободный ход. Последняя конфигурация будет особо полезна в том случае, если нужно вычислить точные координаты толкателя, нажимающего кнопку.

Состав: ЗD сборка Язык документа

Софт: SolidWorks 2016

Просмотр файлов
МП1104/Render1.png
МП1104/Render2.JPG
МП1104/ВП 73-10611 Втулка.SLDPRT
МП1104/ВП 73-10611 Прижим.SLDPRT
МП1104/Крепеж/
МП1104/Крепеж/Винт A.M3x0,35x6 ГОСТ 11644-75.sldprt
МП1104/Крепеж/Шайба 3 ГОСТ 6402-70.sldprt
МП1104/МП 1104.SLDASM
МП1104/МП1104 Кнопка.SLDPRT
МП1104/МП1104 Корпус.SLDPRT
