Розетка СР-50-287 ФВ

Розетка СР-50-287ФВ, кабельная угловая.
Вид соединения - резьбовое.
Марка присоединяемого кабеля - РК50-2-11, РК50-2-16.
Технические условия - ВР0.364.015ТУ.
Соединитель СР-50-287ФВ предназначен для эксплуатации в электрических цепях радиочастотных трактов.
Рабочее напряжение в нормальных условиях - 500 В.
Количество сочленений-расчленений - 250.
Сопротивление контактов штырь – гнездо и корпус – корпус - 0,01 Ом.
Диапазоны рабочих температур:
- соединители с фторопластовой изоляцией - от -60 до +155 °С;
- соединители с полиэтиленовой изоляцией - от -60 до +85 °С.
Минимальный срок сохраняемости - 15 лет.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16.1.3

Просмотр файлов

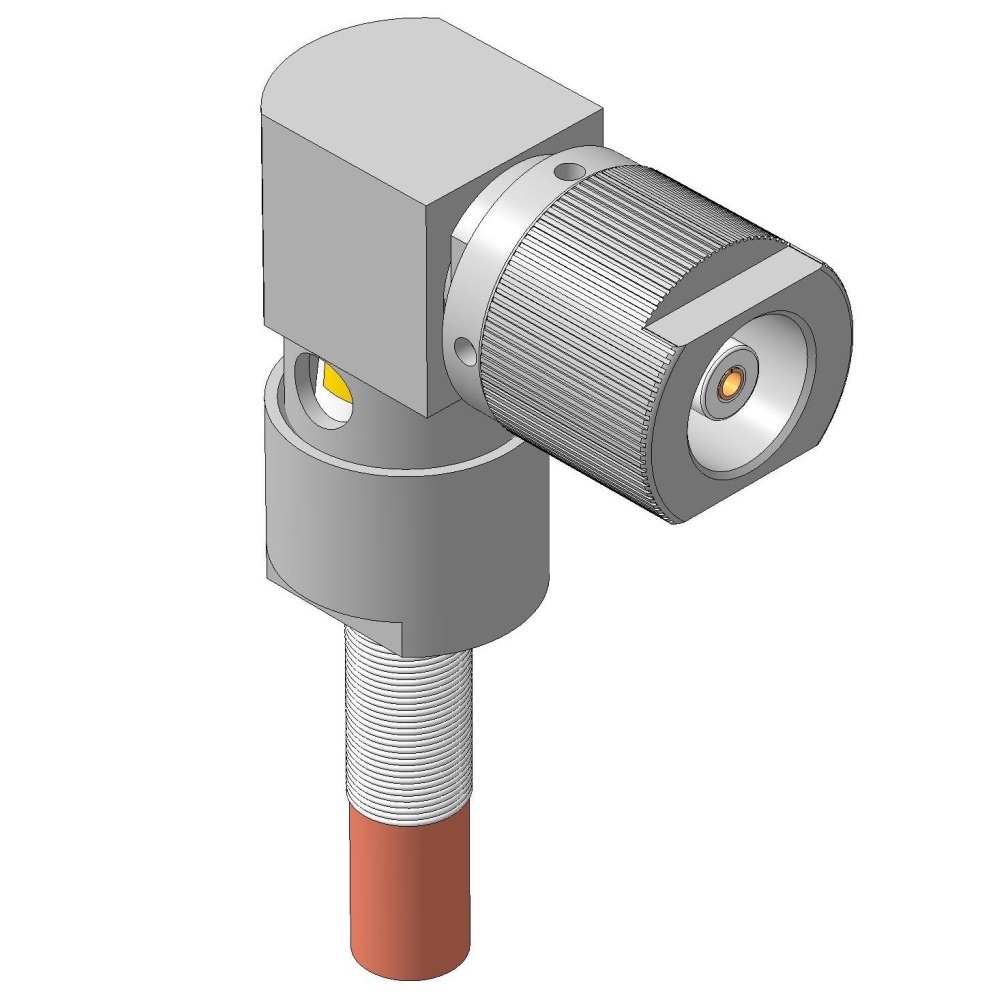

Розетка_СР-50-287 ФВ\Folder.jpg
Розетка_СР-50-287 ФВ\~$Бандаж.m3~
Розетка_СР-50-287 ФВ\~$Гильза.m3~
Розетка_СР-50-287 ФВ\~$нт крепления.m3~
Розетка_СР-50-287 ФВ\~$оропласт 1.m3~
Розетка_СР-50-287 ФВ\~$оропласт 2.m3~
Розетка_СР-50-287 ФВ\~$оропласт 3.m3~
Розетка_СР-50-287 ФВ\Бандаж.m3d
Розетка_СР-50-287 ФВ\Винт крепления.m3d
Розетка_СР-50-287 ФВ\Гайка крепления.m3d
Розетка_СР-50-287 ФВ\Гайка.m3d
Розетка_СР-50-287 ФВ\Гильза.m3d
Розетка_СР-50-287 ФВ\Кабель РК-50 2-26\Кабель РК 50-2-26.a3d
Розетка_СР-50-287 ФВ\Кабель РК-50 2-26\Наружная оболочка .m3d
Розетка_СР-50-287 ФВ\Кабель РК-50 2-26\Оплётка.m3d
Розетка_СР-50-287 ФВ\Кабель РК-50 2-26\Фторопластовая оболочка.m3d
Розетка_СР-50-287 ФВ\Кабель РК-50 2-26\Центральная жила.m3d
Розетка_СР-50-287 ФВ\Корпус СР-50-287ФВ.m3d
Розетка_СР-50-287 ФВ\Стопорное кольцо.m3d
Розетка_СР-50-287 ФВ\Сухарик.m3d
Розетка_СР-50-287 ФВ\Уголковый разъём СР-50-287ФВ.a3d
Розетка_СР-50-287 ФВ\Фторопласт 1.m3d
Розетка_СР-50-287 ФВ\Фторопласт 2.m3d
Розетка_СР-50-287 ФВ\Фторопласт 3.m3d
Розетка_СР-50-287 ФВ\Кабель РК-50 2-26
Розетка_СР-50-287 ФВ
